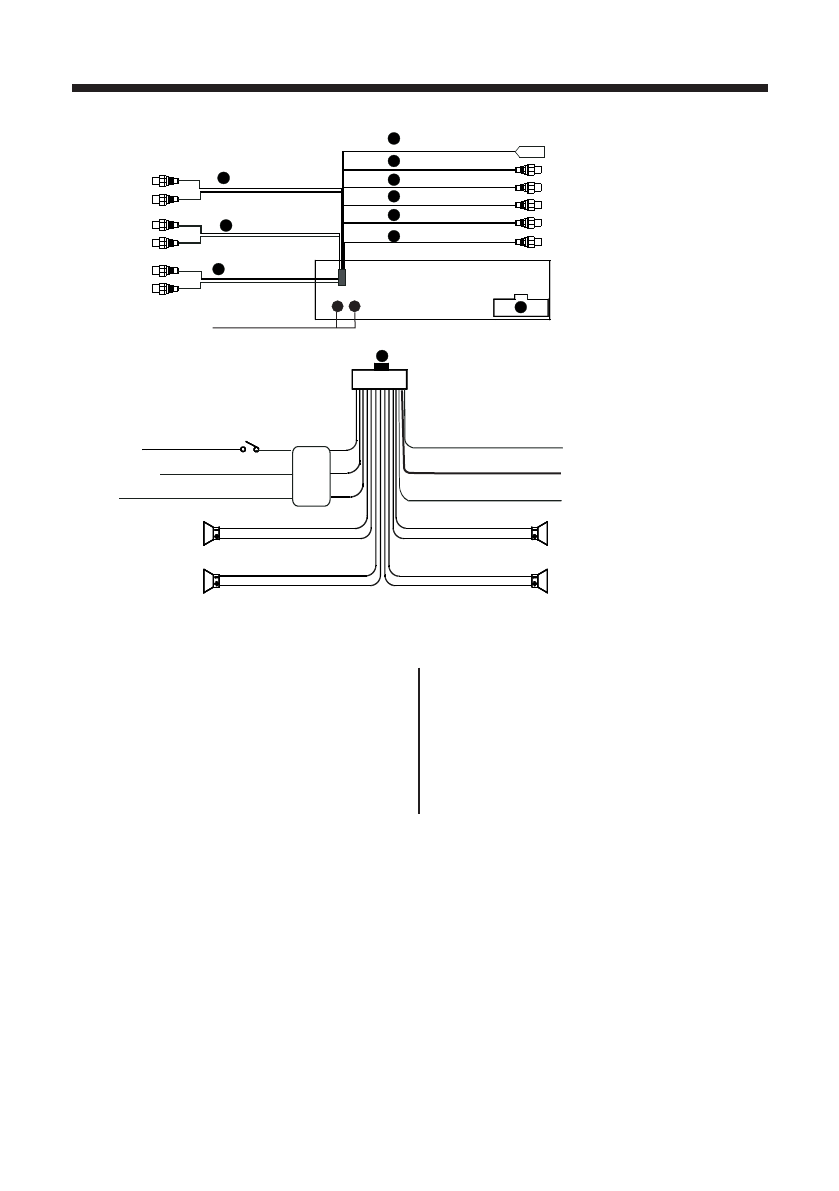

ПОДСОЕДИНЕНИЯ

* Видео изображение на дисплее возмож-

но просматривать только после полной
остановки автомобиля и при включенном
ручном (стояночном) тормозе.

Внимание!

Не допускается подключение красного провода (Питание +12В) к аккумуляторной батарее
минуя ключ зажигания.

6

2

3

4

5

1

9

8

7

Белый (Л)

Темно-серый

Черный

Серый

Желтый

Желтый

Коричневый

Черный

Коричневый

Светло-серый

Черный

Предо

х

ранит

ель

Красный

Желтый

Черный

Зеленый/Черный

Зеленый

Белый/Черный

Белый

Коричневый

Синий

Фиолетовый/Черный

Фиолетовый

Серый/Черный

Серый

Вход для

дополнительного

источника звука

Зажигание

Питание +12 В

Масса

Тыловой левый

громкоговоритель

Фронтальный левый

громкоговоритель

Сигнал включения ручного тормоза*

Управление выдвижением антенной

(Изолировать, если не используется)

Тыловой правый

громкоговоритель

Фронтальный правый

громкоговоритель

Задний RCA

кабель

Передний RCA

кабель

Антенна

Видео выход

Видео вход

10

11

Серый

Желтый

Желтый

Коричневый

Видео выход

Вход для камеры

заднего вида

Сабвуфер

Разъем внешних

соединений (штекер)

Разъем внешних

соединений (гнездо)

Белый (Л)

Красный (П)

Красный (П)

Красный (П)

Белый (Л)

Ораньжевый

TV ANT

Сигнал

включения

заднего

хода

Разъем

TV-

антены
