15.  разъем  для  подключения  ТВ-антенны

(черный/черный)

Группа проводов 1

разъем А

1.

2.

3.

4. питание (12 В)

5.провод питания антенны

6.

7. зажигание (12В)

8. заземление

разъем B

1. задний правый динамик (+)

2. задний правый динамик (-)

3. передний правый динамик(+)

4. передний правый динамик(-)

5. передний левый динамик(+)

6. передний левый динамик(-)

7. задний левый динамик(+)

8. задний левый динамик(-)

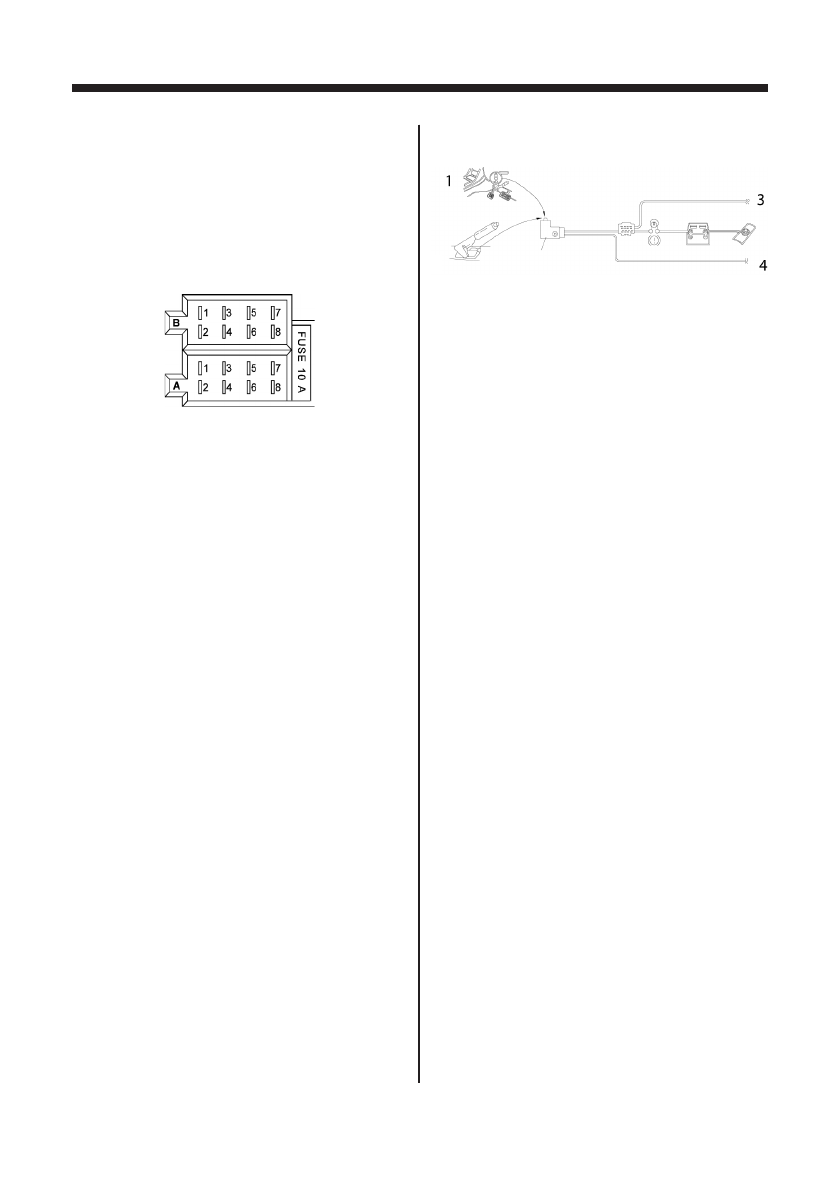

Описание подсоединения провода
стояночного тормоза

1.  Стояночный тормоз

2.  Переключатель  стояночного  тормоза

(внутри машины)

3.  Провод стояночного тормоза (розовый)

4.  К металлической части или корпусу авто-

мобиля.

Примечание:

После  подсоединения  стояночного  тор-
моза,  видео  на  дополнительном  мониторе
передней  панели  будет  воспроизводиться
только  после  остановки  и  включения  стоя-
ночного тормоза
