-10-

­­

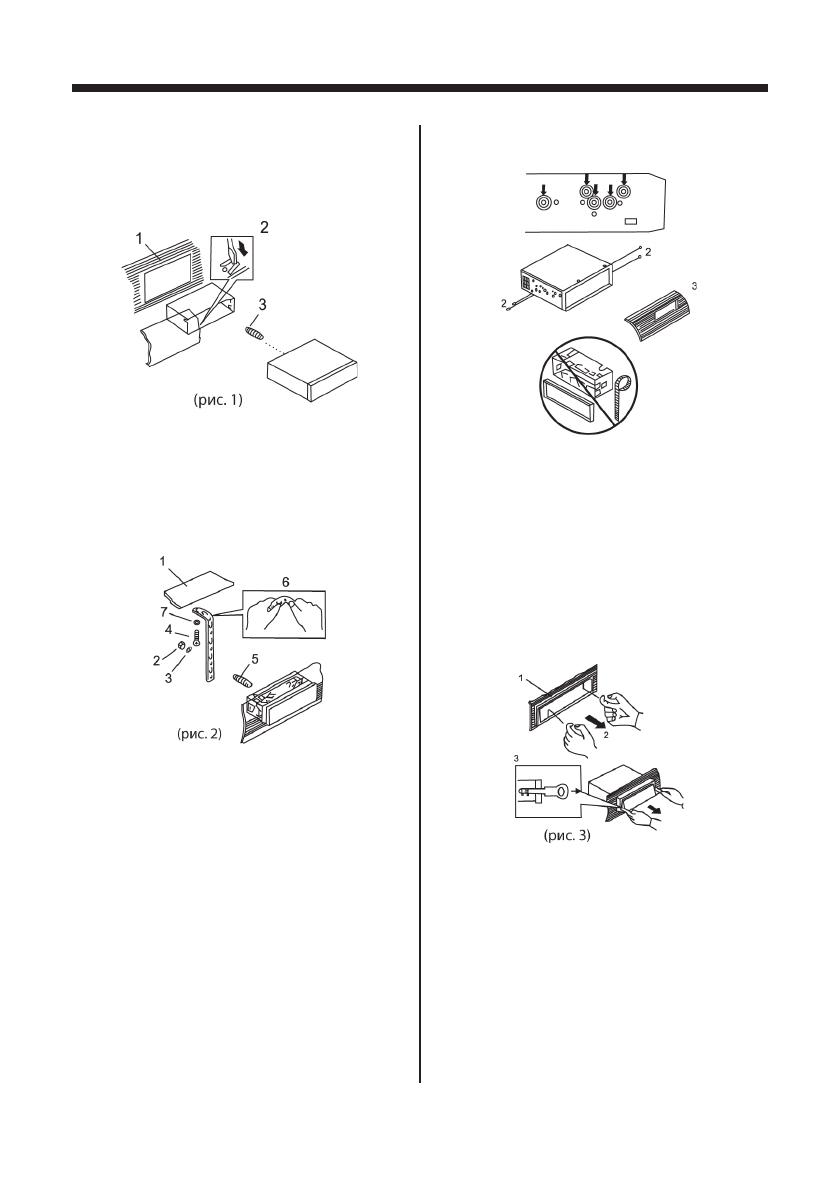

ПОРЯДОК  УСТАНОВКИ  И  ИЗВЛЕЧЕНИЯ
РЕСИВЕРА

Фронтальный/тыловой монтаж

Фронтальный­монтаж­(Метод­А)

1.­ Приборная­панель

2.­ Установочная­рама.­Вставьте­установоч-

ную­ раму­ (без­ приемника)­ в­ отсек­ при-
борной­ панели­ и­ отогните­ «язычки»­ при­
помощи­отвертки­(см.­рис.1).

3.­ Винт.

1.­ Приборная­панель

2.­ Гайка­(5­мм)

3.­ Пружинная­шайба

4.­ Винт­(5х25­мм)

5.­ Винт

6.­ Металлическая­ скоба.­ Прикрепите­ ско-

бу­ к­ монтажному­ болту­ в­ тыловой­ части­
ресивера.­ При­ необходимости­ изогните­
металлическую­скобу.

7.­ Шайба

Тыловой­монтаж­(Метод­Б)

Установка­при­помощи­кронштейнов.

1.­ Выберите­ позицию,­ при­ которой­ винто-

вые­ отверстия­ кронштейнов­ и­ винтовые­
отверстия­ресивера­совпадут,­и­закрепи-
те­ресивер­при­помощи­­винтов­(5х5­мм)­
с­каждой­стороны.

2.­ Винт

3.­ Приборная­панель­

Порядок извлечения аппарата

1.­ Обрамление

2.­ Снимите­ обрамление,­ отогнув­ его­ верх-

ний­край­и­потянув­его­на­себя.

3.­ Вставьте­ до­ упора­ ключи,­ входящие­ в­

комплект­ монтажных­ частей,­ в­ пазы­ на­
боковых­поверхностях­передней­панели.­
Извлеките­ресивер­из­рамы,­потянув­его­
на­себя.­
