Примечание:

1.  Сопротивление динамиков должно быть 4 Ом.

2.  Никогда не соединяйте автомобильную антенну с проводом заземления.

ПРЕДУПРЕЖДЕНИЕ:

Для  избежания  возгорания  аппарата  во  время  выполнения  подсоединения  обязательно
следуйте дальнейшему руководству по подсоединению проводов:

1.  Подсоедините провод с массой (Черный)

2.  Подсоедините все провода громкоговорителей, а затем подсоедините антенный про-

вод (Синий)

-17-



РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ · MCD-694MPU

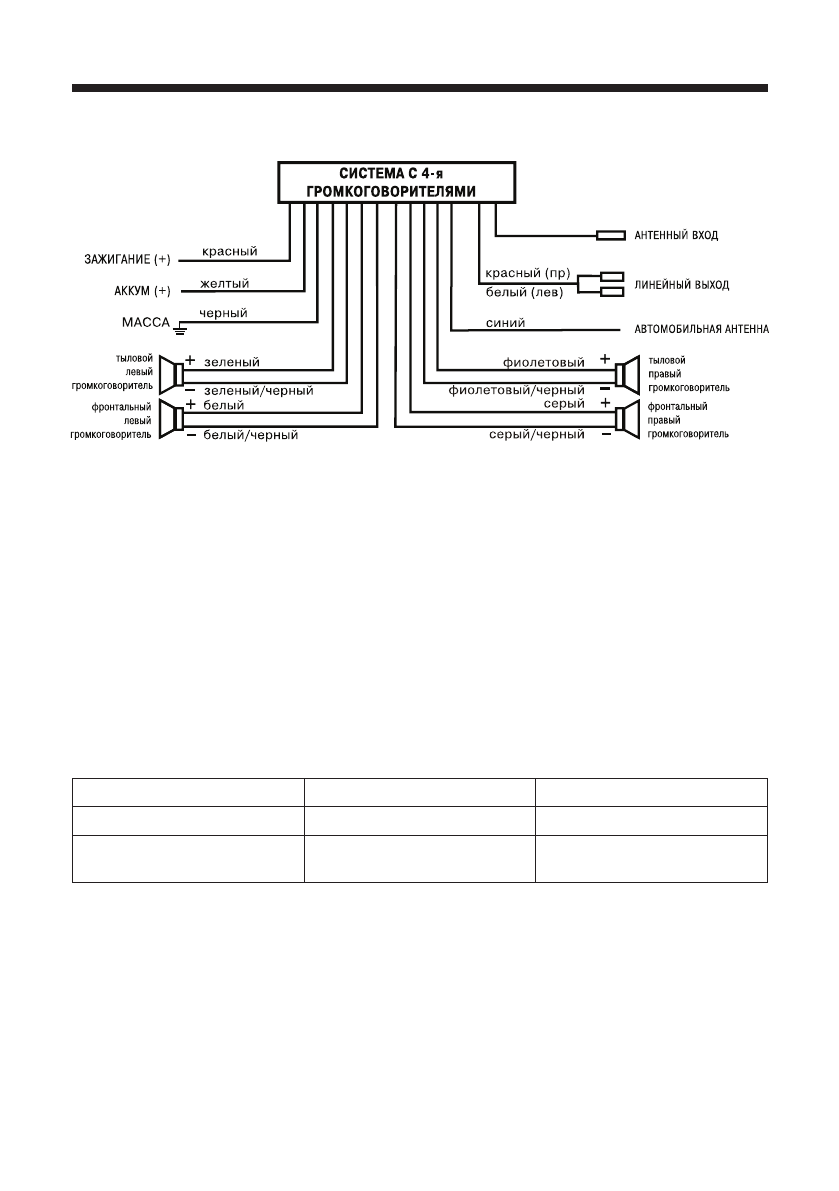

ПОДСОЕДИНЕНИЯ

Левый громкоговоритель Правый громкоговоритель

Передний громкоговоритель

Белый (+), Белый/Черный (-)

Серый (+), Серый/Черный (-)

Задний громкоговоритель

Зеленый  (+),  Зеленый/Чер-
ный (-)

Фиолетовый  (+),  Фиолето-
вый/Черный (-)

3.  RCA выход (Красный - правый, Белый - левый)

4.  Соедините Предохранитель (Желтый)  с Зажиганием Красный
