-10-

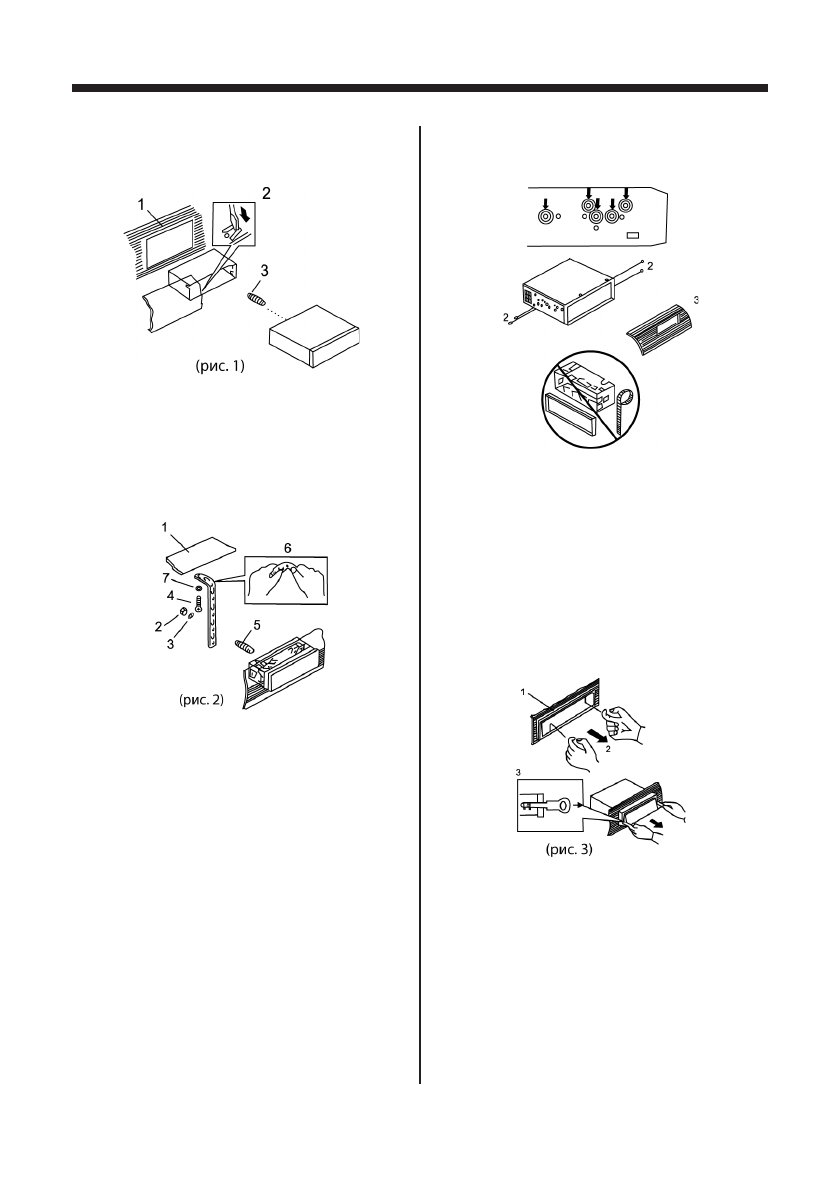

Фронтальный/тыловой монтаж
Фронтальный монтаж (Метод А)
1. Приборная панель
2. Установочная рама. Вставьте установоч-
ную раму (без приемника) в отсек при-
борной панели и отогните «язычки» при
помощи отвертки (см. рис.1).
3. Винт.
1. Приборная панель
2. Гайка (5 мм)
3. Пружинная шайба
4. Винт (5х25 мм)
5. Винт
6. Металлическая скоба. Прикрепите ско-
бу к монтажному болту в тыловой части
ресивера. При необходимости изогните
металлическую скобу.
7. Шайба
Тыловой монтаж (Метод Б)
Установка при помощи кронштейнов.
1. Выберите позицию, при которой винто-
вые отверстия кронштейнов и винтовые
отверстия ресивера совпадут, и закрепи-
те ресивер при помощи винтов (5х5 мм)
с каждой стороны.
2. Винт
3. Приборная панель
Порядок извлечения аппарата
1. Обрамление
2. Снимите обрамление, отогнув его верх-
ний край и потянув его на себя.
3. Вставьте до упора ключи, входящие в
комплект монтажных частей, в пазы на
боковых поверхностях передней панели.
Извлеките ресивер из рамы, потянув его
на себя.
ПорЯдоК УсТаноВКи и иЗВЛеЧениЯ ресиВера
Содержание
- 2 содержание
- 3 МерЫ ПредосТорожносТи
- 5 инФорМаЦиЯ о дисКаХ
- 8 УПраВЛение Мр3 ВосПроиЗВедениеМ
- 10 ПорЯдоК УсТаноВКи и иЗВЛеЧениЯ ресиВера
- 12 ПодсоединениЯ
- 13 КноПКи УПраВЛениЯ на ПереднеЙ ПанеЛи
- 15 осноВнЫе оПераЦии
- 16 УПраВЛение радиоПриеМниКоМ
- 17 УПраВЛение CD ВосПроиЗВедениеМ
- 20 ПУЛЬТ дУ
- 21 ВоЗМожнЫе неПоЛадКи и сПосоБЫ иХ УсТранениЯ
- 22 ТеХниЧесКие ХараКТерисТиКи
