Внимание:

-  Перед тем, как окончательно установить

ресивер, подключите электропроводку
временно и убедитесь, что аппарат и вся
аудио система работают должным обра-
зом.

-  Для правильной установки используйте

только комплектующие, поставляемые с
аппаратом. Использование других ком-
плектующих может повлечь за собой не-
исправность.

-  Проконсультируйтесь с вашим дилером,

если для установки необходимо про-
сверлить отверстия или произвести дру-
гие изменения в автомобиле.

- Установите ресивер, таким образом,

чтобы он не мешал водителю и не повре-
дил пассажира в случае внезапной оста-
новки.

-  Угол наклона передней стороны ресиве-

ра не должен превышать 30°.

-  Не устанавливайте ресивер в местах

попадания прямых солнечных лучей или
горячего воздуха из отопителя, а так же
в запыленных и загрязненных местах и
местах с сильной вибрацией.

-  Перед установкой аппарата снимите пе-

реднюю панель.

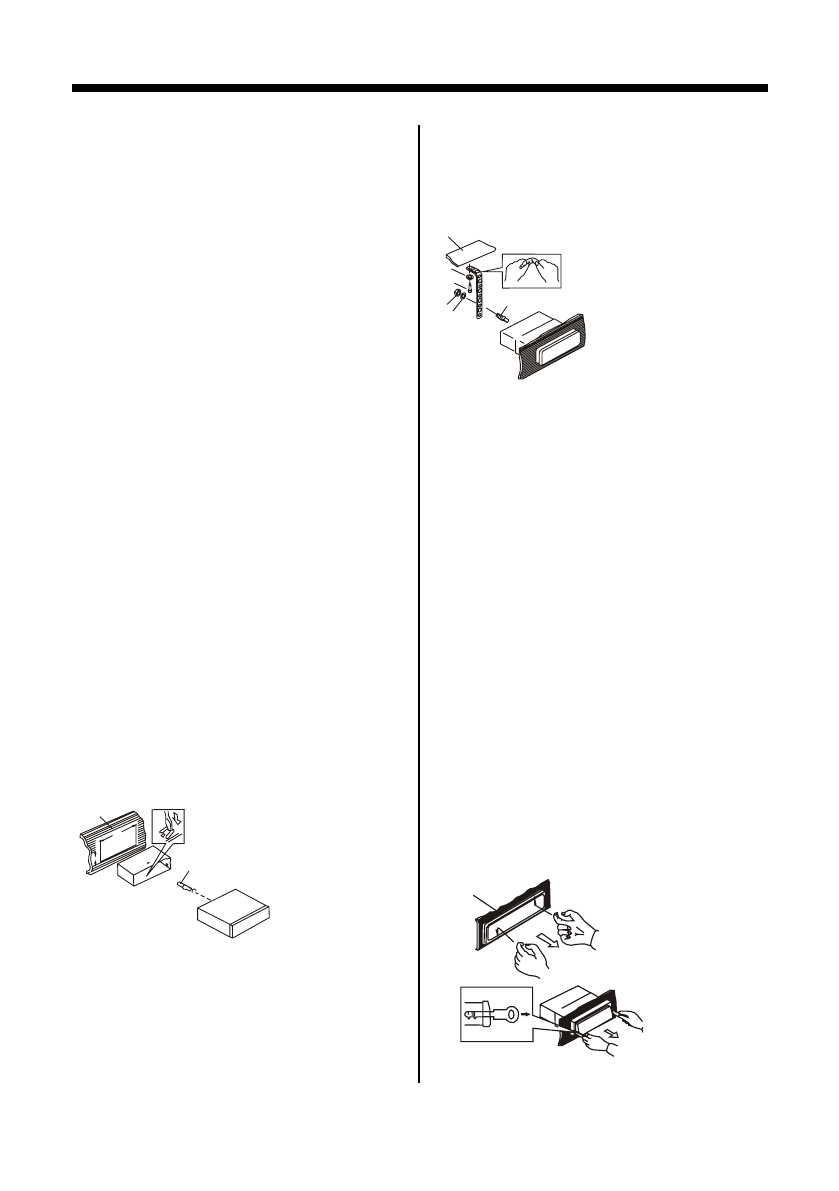

Порядок установки

182

53

1

2

3

1. Приборная панель

2. Язычки

Вставьте установочную рамку (без реси-
вера) в отсек приборной панели и отогни-
те «язычки» при помощи отвертки. Не все

«язычки» подходят под размер приборной
панели автомобиля, выберите наиболее
подходящие.

3. Винт

1

7

4

2

3

5

6

1. Приборная панель

2. Гайка (5 мм)

3. Пружинная шайба

4. Винт (5х25 мм)

5. Винт

6. Металлическая скоба

Закрепите тыловую часть ресивера при по-
мощи металлической скобы. При необхо-
димости изогните её.

7. Шайба

Порядок извлечения

А) Обрамление

Б) Снимите обрамление, отогнув его верх-
ний край и потянув его на себя

В) Вставьте до упора ключи, входящие в ком-
плект поставки ресивера, в пазы на боковых
поверхностях передней панели. Извлеките
ресивер из рамки, потянув его на себя.

a

b

c

-7-

ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ РЕСИВЕРА
