-9-

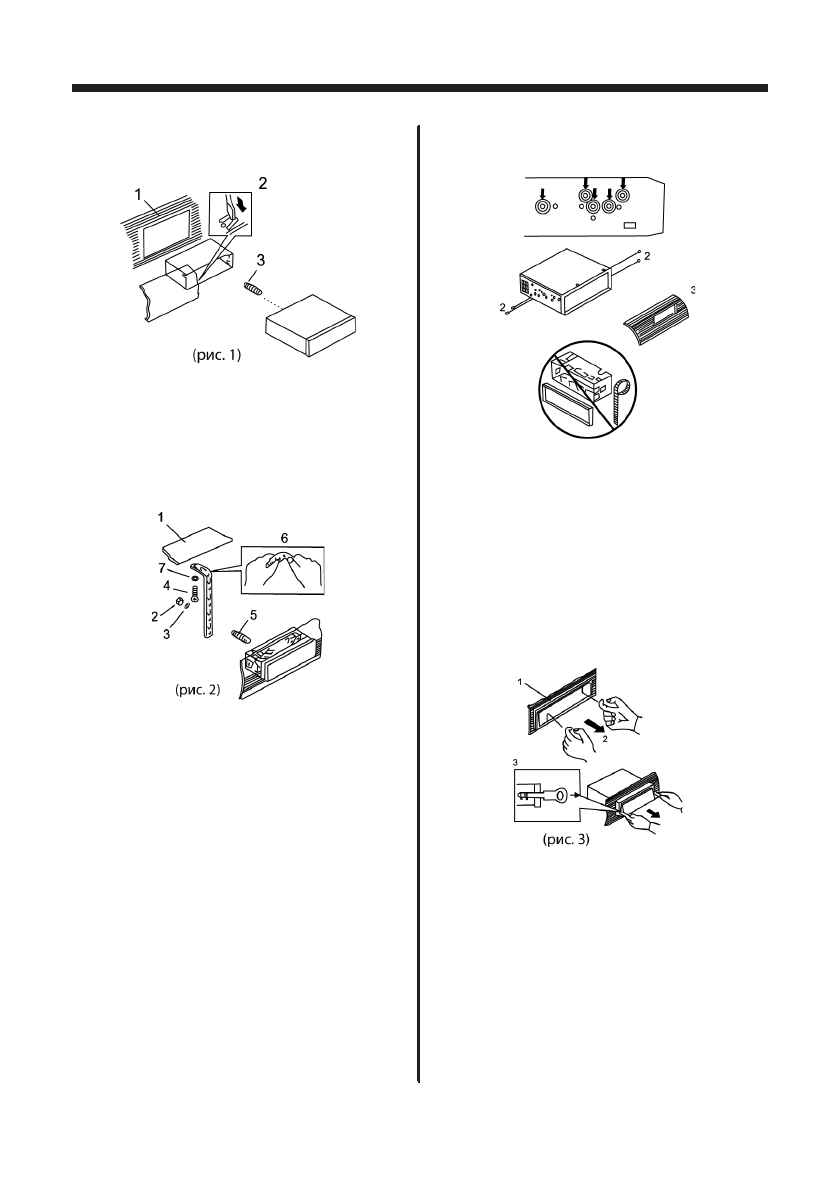

Фронтальный/тыловой монтаж

Фронтальный монтаж (Метод А)

1.  Приборная панель

2.  Установочная рама. Вставьте установоч-

ную  раму  (без  приемника)  в  отсек  при-
борной  панели  и  отогните  «язычки»  при
помощи отвертки (см. рис.1).

3.  Винт.

1.  Приборная панель

2.  Гайка (5 мм)

3.  Пружинная шайба

4.  Винт (5х25 мм)

5.  Винт

6.  Металлическая  скоба.  Прикрепите  ско-

бу  к  монтажному  болту  в  тыловой  части
ресивера.  При  необходимости  изогните
металлическую скобу.

7.  Шайба

Тыловой монтаж (Метод Б)

Установка при помощи кронштейнов.

1.  Выберите  позицию,  при  которой  винто-

вые  отверстия  кронштейнов  и  винтовые
отверстия ресивера совпадут, и закрепи-
те ресивер при помощи  винтов (5х5 мм)
с каждой стороны.

2.  Винт

3.  Приборная панель

Порядок извлечения аппарата

1.  Обрамление

2.  Снимите  обрамление,  отогнув  его  верх-

ний край и потянув его на себя.

3.  Вставьте  до  упора  ключи,  входящие  в

комплект  монтажных  частей,  в  пазы  на
боковых поверхностях передней панели.
Извлеките ресивер из рамы, потянув его
на себя.

ПорЯдоК УсТаноВКи и иЗВЛеЧениЯ ресиВера
