Подсоединение кабелей к гнездам для подключения - Kenwood KRC-21SA(SG) - Инструкция по эксплуатации - Страница 44

1

2

3

4

5

6

7

8

1

2

3

4

5

6

7

8

ANT CONT

TEL MUTE

— 44 —

Py

ccкий

Kабель батареи (Желтый)

6

Провод зажигания
(Kрасный)

7

Вход антенны
FM/AM

3

Шнур антенны (ISO)

1

Адаптер для кабелей антенны (ISO-JASO)
(Принадлежность

3

)

2

Жгут проводов
(Принадлежность

1

)

16

Eсли вы не подключаете
этот шнур, убедитесь в том,
что он находится внутри
контактного столбика.

18

Штепсель А-7
(Kрасный)

8

Разъем A

Разъем B

Предохранитель
(10A)

13

Taблица функций разеъема

Номера штырей

разъемов ISO

Цвет кабеля

Функции

Разъем для
внешнего питания

A–4
A–5
A–7
A–8

Разъем для
колонок

B–1
B–2
B–3
B–4
B–5
B–6
B–7
B–8

Желтый
Cиний/Белый
Kрасный
Черный

Фиолетовый
Фиолетовый/Черный
Cерый
Cерый/Черный
Белый
Белый/Черный
Зеленый
Зеленый/Черный

Аккумулятор
Управление питанием
Зажигание (АCC)
Заземляющее
соединение (земля)

Задний правый (+)
Задний правый (–)
Передний правый (+)
Передний правый (–)
Передний левый (+)
Передний левый (–)
Задний левый (+)
Задний левый (–)

Штепсель А-4
(Желтый)

9

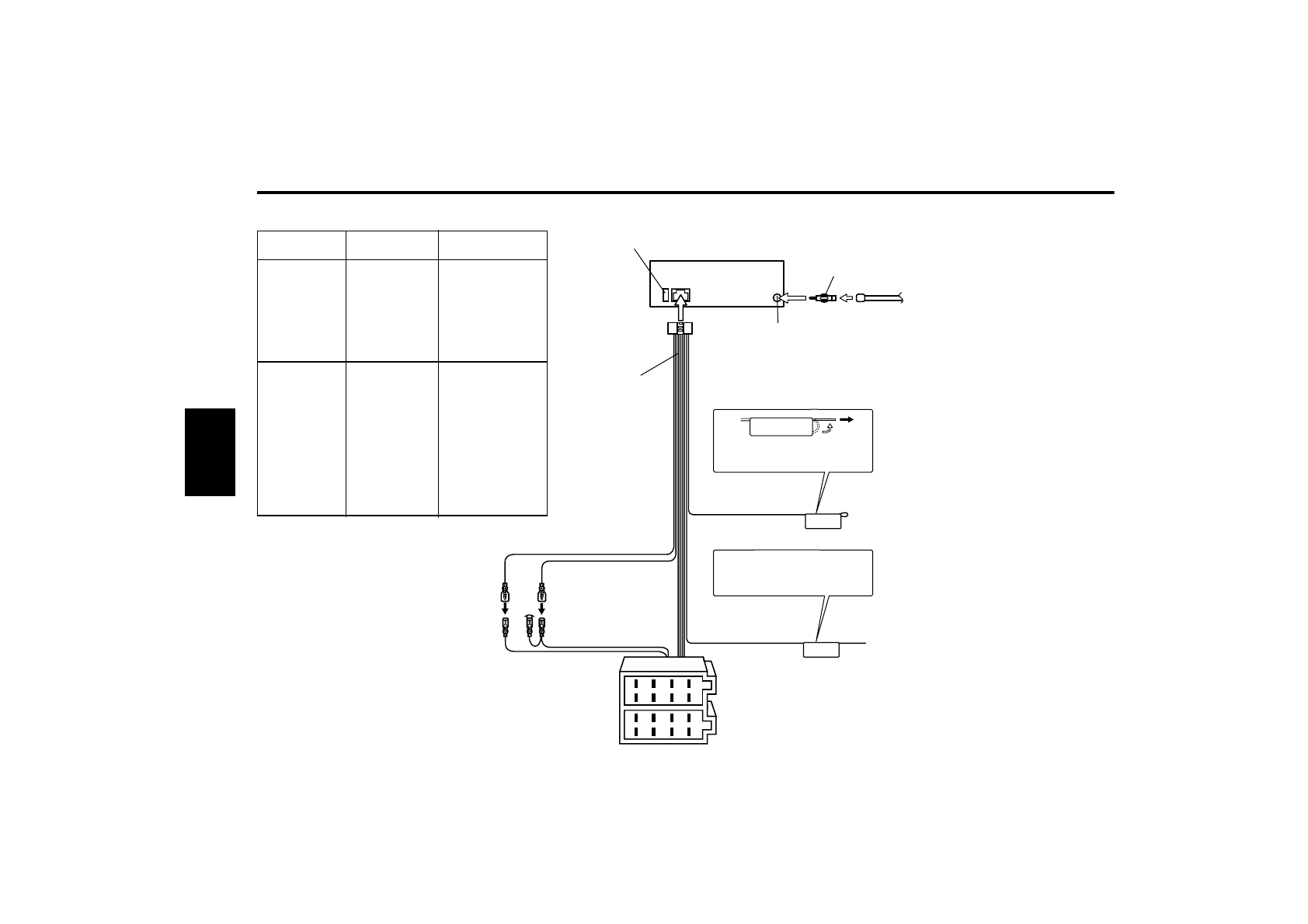

Подсоединение кабелей к гнездам для подключения

Управляющий кабель
антенны с приводом
(Cиний)

Соединение зависит от типа
используемой антенны.
Для антенны с приводом
выполните соединение с
управляющим выводом,
а для полосковой антенны - с
выводом электропитания
выходного ВЧ-усилителя.

Часть графического и
спектрального анализатора

Не используется
