— 79 —

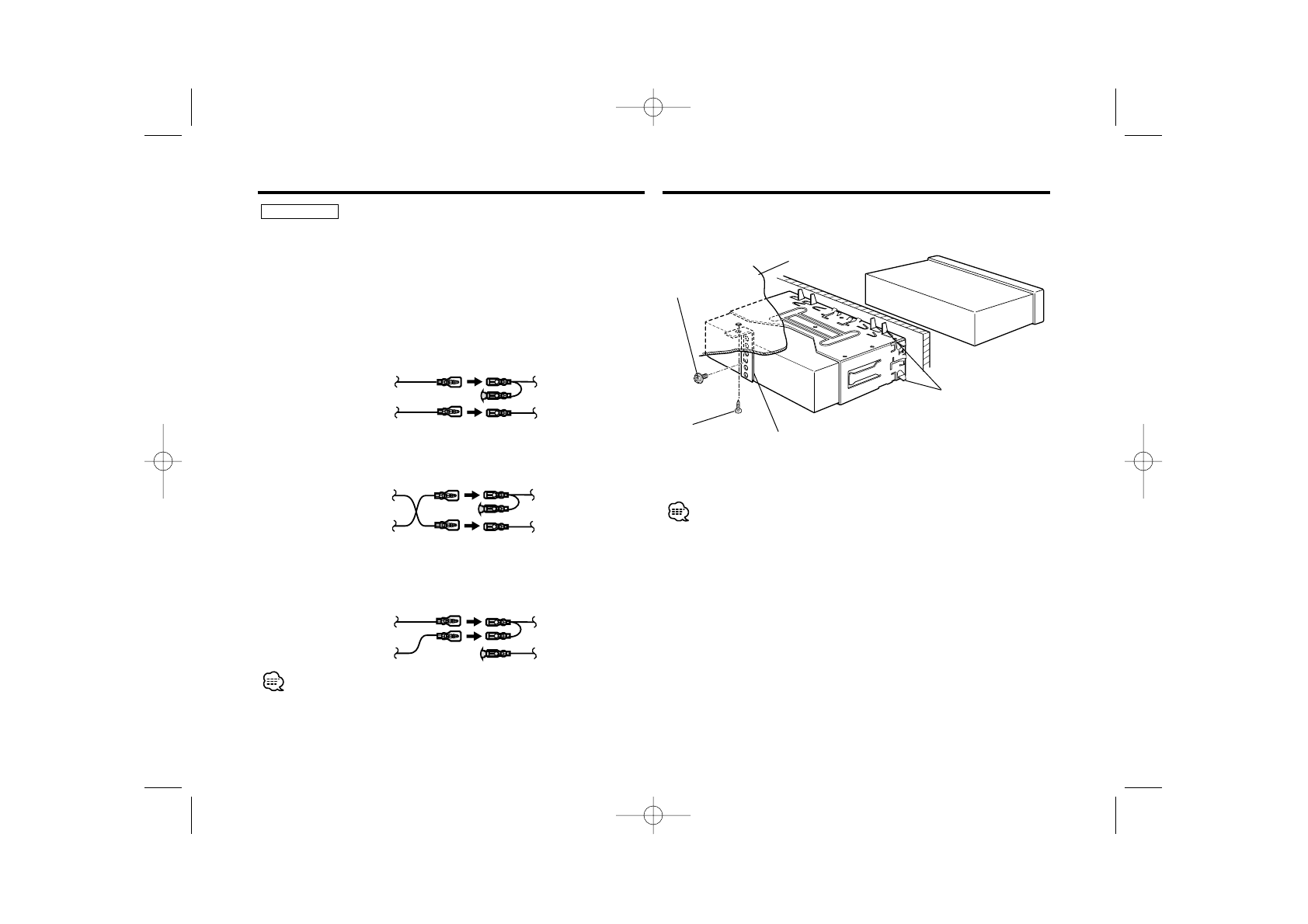

Ujistěte se, že je přístroj řádně upevněn. Pokud je její upevnění nesta-
bilní, mohou se projevit problémy v činnosti (např. výpadky zvuku).

Jazýčky montážní
šachty vyhněte
šroubovákem nebo
obdobným nástrojem
a upevněte je na místo.

Kovový montážní
pásek
(lze běžně zakoupit)

Samořezný
šroub
(lze běžně
zakoupit)

Požární přepážka nebo
kovová opěra

Šroubek (M4

×

8)

(lze běžně zakoupit)

Připojování kabelů ke svorkám

Instalace

■

Instalace

Připojení konektoru ISO (viz str. 78)

Uspořádání špiček konektoru ISO záleží na typu vozidla. Ujistěte se,
že je propojení správné, aby nedošlo k poškození přístroje.
Základní propojení kabelového svazku je uvedeno v

1

dále. Pokud

je konektor ISO propojen podle

2

nebo

3

, propojte kabely podle

vyobrazení.

Prosíme, ujistěte se, že provedete řádné připojení kabelu tak, jak je to
znázorněno níže, pokud jednotku instalujete ve vozidlech

Volkswagen

.

2

VÝSTRAHA

Přístroj

Vozidlo

Kabel k zapalování

(Rudá)

Kabel k baterii (Žlutá)

Špička A-7 (Rudá)

Špička A-4 (Žlutá)

Přístroj

Vozidlo

Kabel k zapalování

(Rudá)

Kabel k baterii (Žlutá)

Špička A-7 (Rudá)

Špička A-4 (Žlutá)

Přístroj

Vozidlo

Kabel k zapalování

(Rudá)

Kabel k baterii (Žlutá)

Špička A-7 (Rudá)

Špička A-4 (Žlutá)

Jestliže jsou kabely propojeny podle

3

, není napájení přístroje

ovládáno zapalováním. Proto vždy napájení přístroje vypněte, když je
vypnuté zapalování.
Aby bylo možno ovládat přístroj zapalováním, připojte kabel k
zapalování (ACC...rudá) k napájecímu zdroji přístroje, který se zapíná a
vypíná zapalováním.

1

(Základní zapojení) Špička A-7 (rudá) na ISO konektoru vozidla je
propojena se zapalováním a špička A-4 (žlutá) je připojena k
trvalému napájení.

2

Špička A-7 (rudá) na ISO konektoru vozidla je připojena k
trvalému napájení a špička A-4 (žlutá) je propojena se
zapalováním.

3

Špička A-4 (žlutá) na ISO konektoru vozidla není připojena vůbec
a špička A-7 (rudá) je připojena k trvalému napájení (nebo jak
špička A-7 (rudá), tak A-4 (žlutá) jsou připojeny k trvalému
napájení).
