42
|
Pyccкий

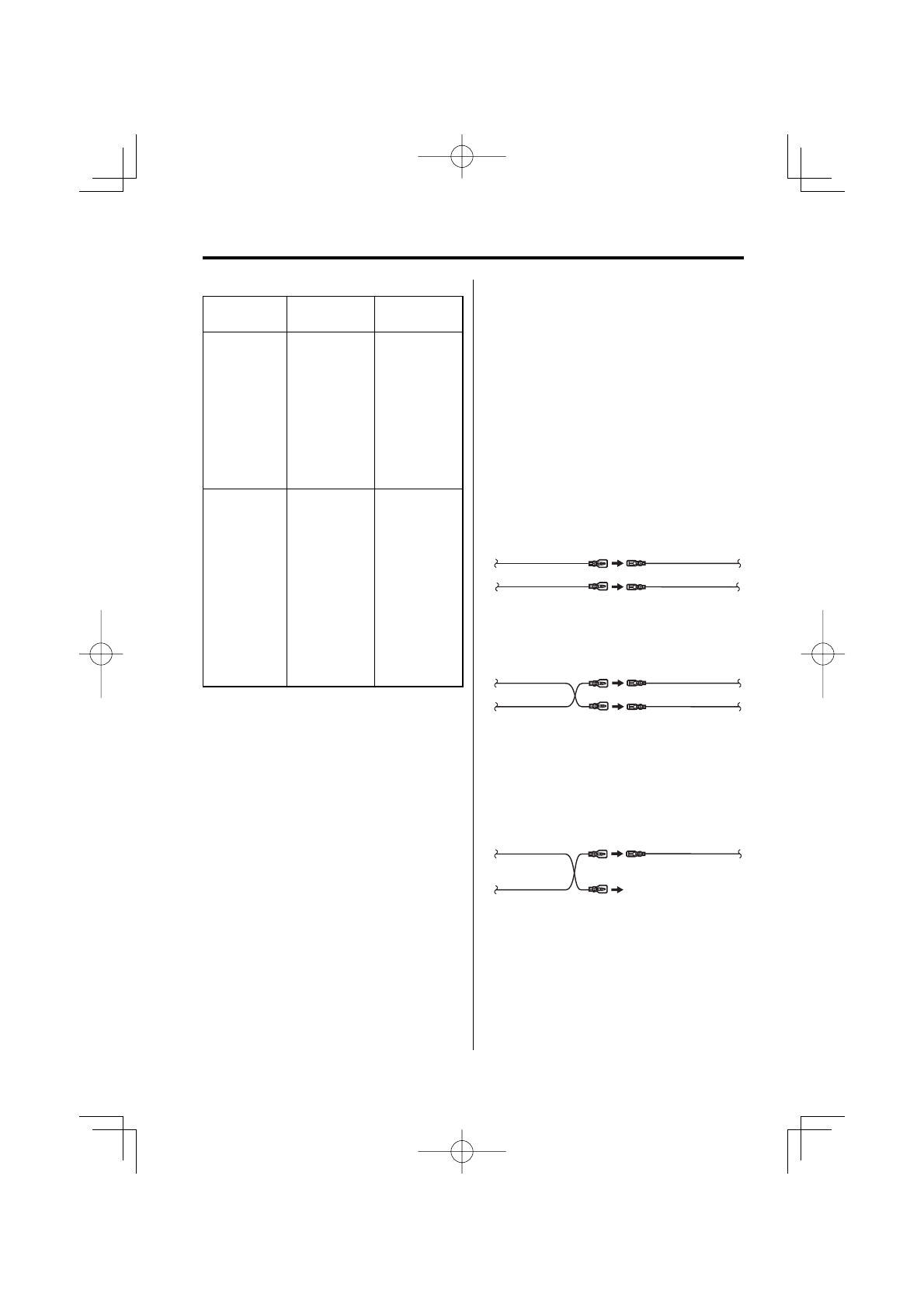

Подсоединение кабелей к гнездам для подключения
Taблица функций разъёма
Номера
штырьков
разъемов ISO
Цвет кабеля
Функции
Разъем для
внешнего
источника
питания
A-4
Желтый
Аккумулятор
A-5
Синий/белый
Управление
питанием
A-6
Оранжевый/
белый
Регулятор
освещённости
A-7
Kрасный
Зажигание (АCC)
A-8
Черный
Заземляющее
соединение
(земля)
Разъем для
акустической
системы
B-1
Фиолетовый
Задний правый (+)
B-2
Фиолетовый/
чёрный
Задний правый (–)
B-3
Cерый
Передний правый
(+)
B-4
Серый/чёрный
Передний правый
(–)
B-5
Белый
Передний левый
(+)
B-6
Белый/чёрный
Передний левый
(–)
B-7
Зеленый
Задний левый (+)
B-8
Зелёный/чёрный
Задний левый (–)
2
ПРEДУПРEЖДEНИE
Подключение разъёма ISO
Расположение штырей у разъемов ISO зависит от
типа автомобиля, который вы водите. Во избежание
повреждения устройства следите за правильностью
подключение.
Cтандартное подключение жгута проводов описано
ниже в пункте
1
. Eсли штыри разъёма ISO расположены
так, как описано в пункте
2
или
3
, подключение
выполните в соответствии с рисунком.
При установке этого устройства в автомобилях фирмы
Volkswagen
и т.д. убедитесь в подключении кабеля, как
показано ниже на рис.
2
.
1
(Стандартная настройка) Штекер А-7 (красный)
автомобильного разъёма ISO подключён
к зажиганию, а штекер А-4 (желтый) - к
источнику постоянного тока.
Устройство
Автомобиль
Штекер А-7 (красный)
Штекер А-4 (желтый)
Kабель зажигания (красный)
Kабель батареи (жёлтый)
2
Штекер А-7 (красный) автомобильного разъёма
ISO подключён к источнику постоянного тока,
а штекер А-4 (желтый) - к зажиганию.
Устройство
Автомобиль
Штекер А-7 (красный)
Штекер А-4 (желтый)
Kабель зажигания (красный)
Kабель батареи (жёлтый)
3
Штекер А-4 (желтый) автомобильного разъёма
ISO не подключён вообще, в то время как
штекер А-7 (красный) подключён к источнику
постоянного тока (или оба штекера А-7
(красный) и А-4 (желтый) подключены к
источнику постоянного тока).
Устройство
Автомобиль
Штекер А-7 (красный)
Подсоедините к
источнику питания,
который может
включаться и
выключаться от ключа
зажигания.
Kабель зажигания (красный)
Kабель батареи (жёлтый)
B64-3146-00̲Russian r1.Indd 42
B64-3146-00̲Russian r1.Indd 42
05.5.9 7:18:01 PM
05.5.9 7:18:01 PM
