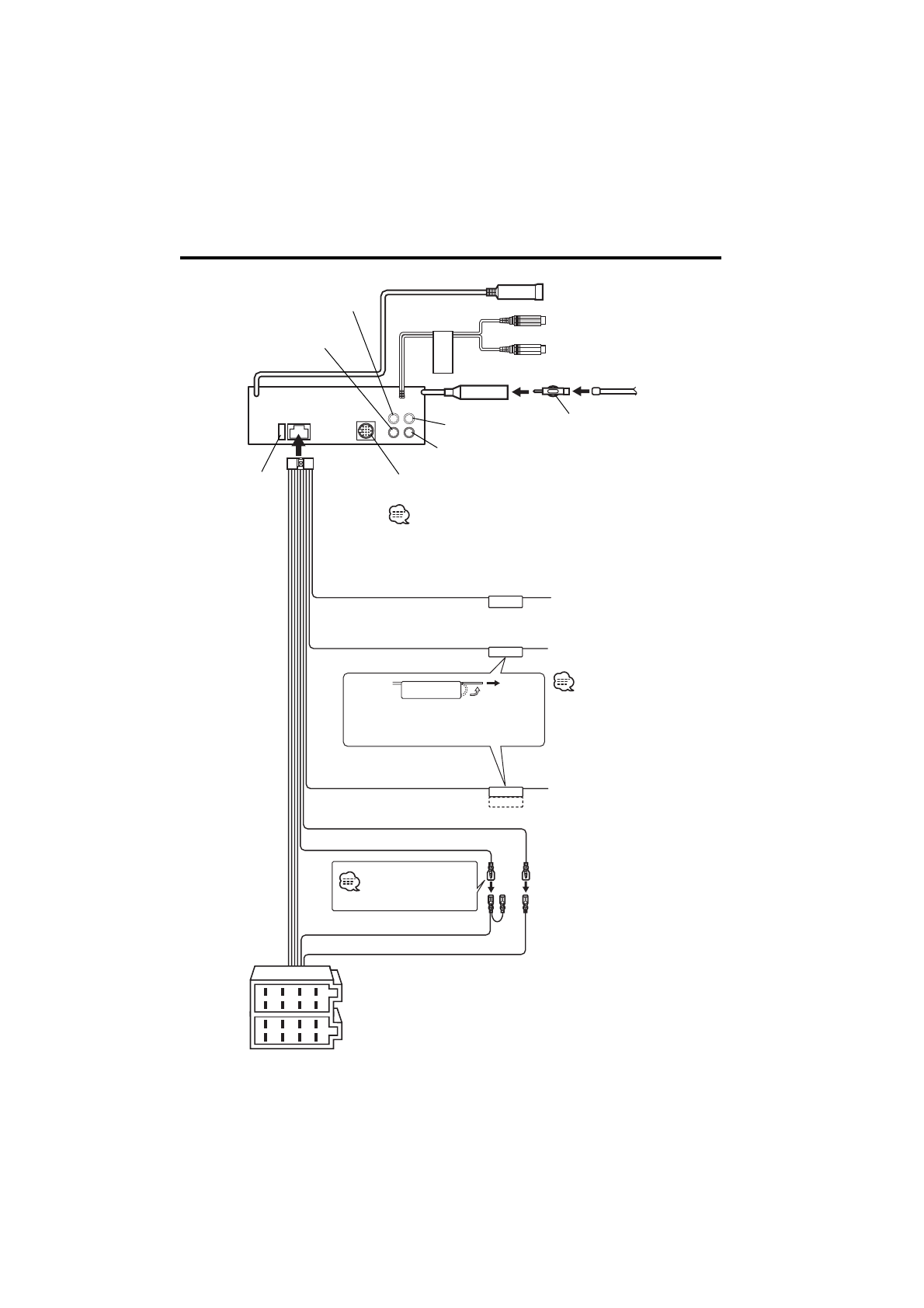

Подсоединение кабелей к гнездам для подключения

TEL MUTE

EXT.

CONT

P.CONT

ANT.CONT

1

2

3

4

5

6

7

8

1

2

3

4

5

6

7

8

AUX IN

 Eсли вы не подключаете этот шнур,

убедитесь в том, что он находится

внутри контактного столбика.

Присоедините или к выводу

управления питанием, пользуясь

усилителем питания, который не

входит в комплект поставки, или

к выводу управления антенной в

автомобиле.

Подсоедините к заземленному

выводу, когда зазвонит телефон или

во время разговора.

Предохранитель

(10A)

Kабель батареи (Желтый)

Провод зажигания (Kрасный)

Управление питанием/управляющий

кабель двигателя антенны (Cиний/Белый)

Kабель пpиглyшeния TEL

(кopичнeвый)

Штепсель А-7 (Kрасный)

Штепсель А-4 (Желтый)

Разъем A

Разъем B

Смотрите следующую

страницу

Правый вход AUX (Kрасный)

( Tолько для модели KDC-W6527SE/

W6527)
Левый вход AUX (Белый)

( Tолько для модели KDC-W6527SE/

W6527)

Провод управления внешнего усилителя

(Розовый/Черный)

К "EXT.AMP.CONT." выход усилитела,

имеющий функции внешнего

управления.

Задний правый вывод (Kрасный)/

Правый выход сабвуфера (Kрасный)

Задний левый вывод (Белый)/

Левый выход сабвуфера (Белый)

Передний левый выход

(Белый)

Передний правый выход

(Kрасный)

Вход антенны FM/AM

Шнур антенны

(ISO)

Адаптер для кабелей антенны

(ISO-JASO) (Принадлежность

3

)

Жгут проводов

(Принадлежность

1

)

Для подсоединения автоматического проигрывателя

дисков прочитайте инструкцию по эксплуатации

автоматического проигрывателя дисков.

Вход управления автоматическим

проигрывателем дисков KENWOOD

Особенности подключения

системы слежения KENWOOD

изложены в руководстве по ее

эксплуатации.

К внешнему дисплею/пульту

дистанционного управлния
