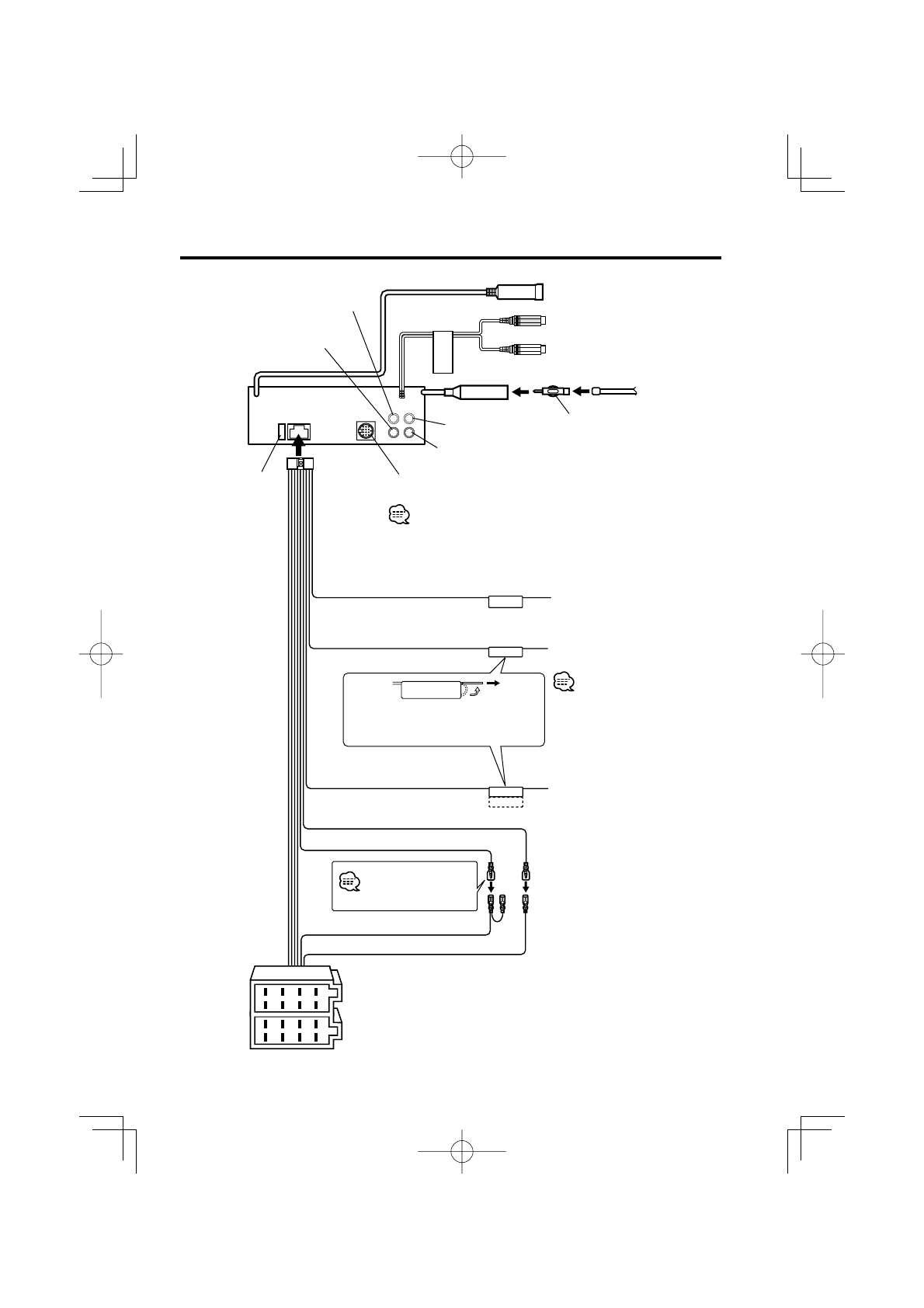

Подсоединение кабелей к гнездам для подключения

TEL MUTE

EXT.

CONT

P.CONT

ANT.CONT

1

2

3

4

5

6

7

8

1

2

3

4

5

6

7

8

AUX IN

 Eсли вы не подключаете этот шнур,
убедитесь в том, что он находится
внутри контактного столбика.

Присоедините или к выводу
управления питанием, пользуясь
усилителем питания, который не
входит в комплект поставки, или
к выводу управления антенной в
автомобиле.

Подсоедините к заземленному
выводу, когда зазвонит телефон или
во время разговора.

Предохранитель
(10A)

Kабель батареи (Желтый)

Провод зажигания (Kрасный)

Управление питанием/управляющий
кабель двигателя антенны (Cиний/Белый)

Kабель пpиглyшeния TEL
(кopичнeвый)

Штепсель А-7 (Kрасный)

Штепсель А-4 (Желтый)

Разъем A

Разъем B

Смотрите следующую
страницу

Правый вход AUX (Kрасный)

Левый вход AUX (Белый)

Провод управления внешнего усилителя
(Розовый/Черный)

К "EXT.AMP.CONT." выход усилитела,
имеющий функции внешнего
управления.

Задний правый вывод (Kрасный)/
Правый выход сабвуфера (Kрасный)

Задний левый вывод (Белый)/
Левый выход сабвуфера (Белый)

Передний левый выход
(Белый)

Передний правый выход
(Kрасный)

Вход антенны FM/AM

Шнур антенны
(ISO)

Адаптер для кабелей антенны
(ISO-JASO) (Принадлежность

3

)

Жгут проводов
(Принадлежность

1

)

Для подсоединения автоматического проигрывателя
дисков прочитайте инструкцию по эксплуатации
автоматического проигрывателя дисков.

Вход управления автоматическим
проигрывателем дисков KENWOOD

Особенности подключения
системы слежения KENWOOD
изложены в руководстве по ее
эксплуатации.

К внешнему дисплею/пульту
дистанционного управлния
