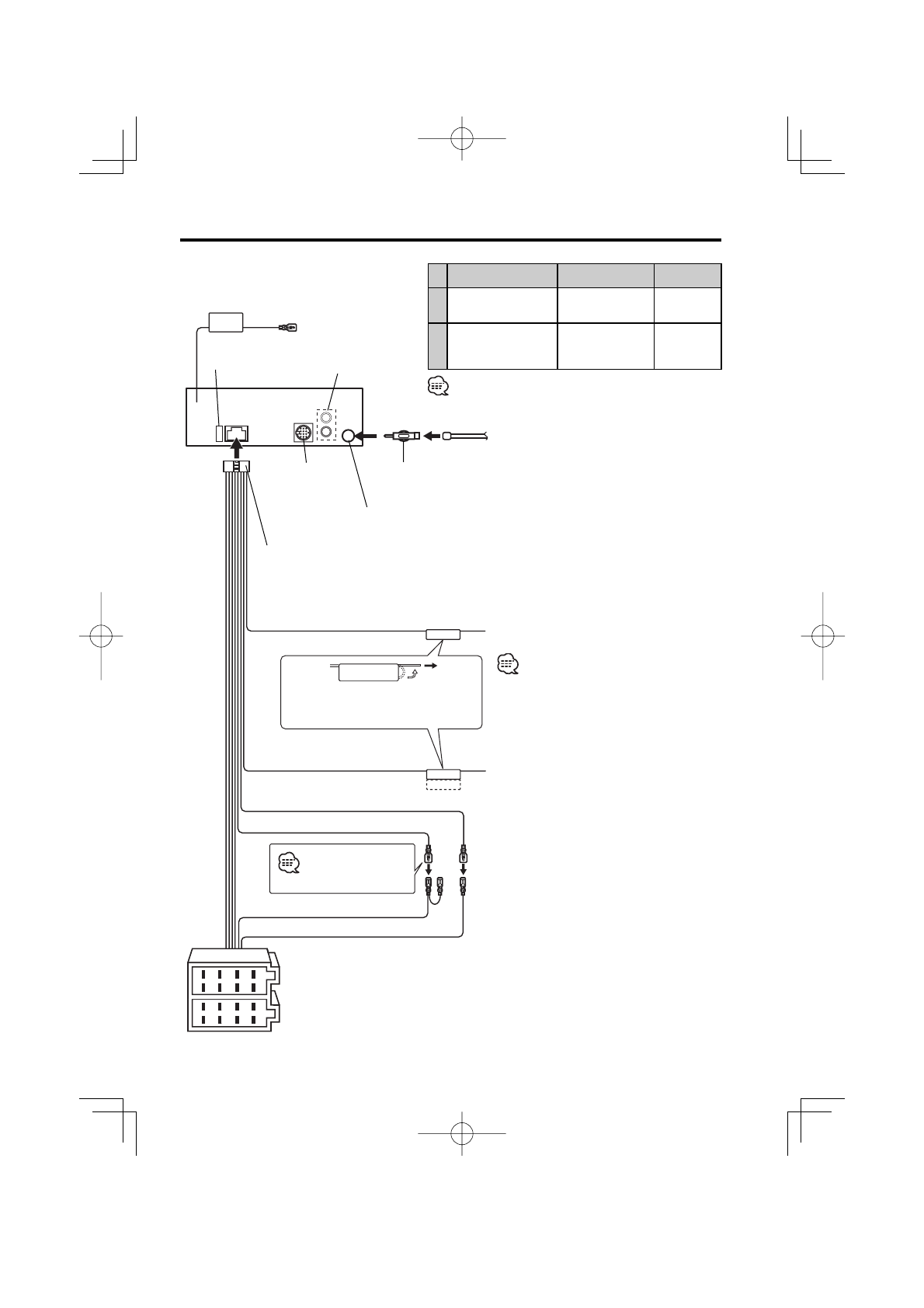

Подсоединение кабелей к гнездам для подключения

P.CONT

ANT.CONT

1

2

3

4

5

6

7

8

1

2

3

4

5

6

7

8

 REMO. CONT

 MUTE

Kабель батареи (Желтый)

Провод зажигания (Kрасный)

Вход антенны

FM/AM

Шнур антенны (ISO)

Адаптер для кабелей антенны (ISO-JASO)

(Принадлежность

3

)

  Особенности подключения

системы слежения KENWOOD

изложены в руководстве по

ее эксплуатации.

Жгут проводов

(Принадлежность

1

)

Eсли вы не подключаете этот шнур,

убедитесь в том, что он находится

внутри контактного столбика.

Управление питанием/

управляющий кабель двигателя

антенны (Cиний/Белый)

Kабель пpиглyшeния TEL

(кopичнeвый)

Присоедините или к выводу

управления питанием, пользуясь

усилителем питания, который не

входит в комплект поставки, или

к выводу управления антенной в

автомобиле.

Подсоедините к заземленному

выводу, когда зазвонит телефон

или во время разговора.

Штепсель А-7 (Kрасный)
Штепсель А-4 (Желтый)

Разъем A

Разъем B

Предохранитель

(10A)

  Смотрите следующую

страницу

KDC-W4531

KDC-W4031/W409/

3031A/3031G

KDC-W431G

A

К пульту

дистанционного

управлния

К пульту

дистанционного

управлния

—

B

К чейнджеру дисков

KENWOOD/  Внешнему

дополнительному

устройству

—

—

 Чтобы подсоединить эти концы, обратитесь к

соответствующим руководствам.

A

B

Задний левый вывод

(Белый)/

Задний правый вывод

(Kрасный)
