12

ВСТАНОВЛЕННЯ / З’ЄДНАННЯ

Як зняти пристрій

1

Зніміть передню панель.

2

Вставте ключі для демонтажу у
отвори з обох сторін декоративної
накладки і витягніть її.

3

Вставте ключі для демонтажу
глибоко в отвори з обох боків і
витягніть автомагнітолу, діючи, як
позначено стрілками на малюнку
праворуч.

 Попередження

•  Автомагнітола призначена лише для встановлення на автомобілях з

джерелом живлення 12 В постійного струму і підключенням мінусового
проводу до маси.

•  Відключіть негативний контакт акумулятору перед підключенням кабелів

та монтажем.

•  Не підключайте кабелі батареї (жовті) та кабель запалення (червоний) до

шасі автомобіля або кабелю заземлення (чорний), щоб уникнути короткого
замикання.

•  Ізолюйте непідключені кабелі за допомогою вінілової стрічки, щоб

уникнути короткого замикання.

•  Переконайтеся у тому, що після закінчення встановлення пристрою,

виконано його заземлення на шасі авто.

 Застереження

•  Задля безпеки, доручіть цю роботу фахівцям. Зверніться до дилера

автомагнітоли.

•  Цей пристрій призначений для встановлення до консолі автомобіля. Не

торкайтеся металевих деталей цього пристрою у процесі та протягом
певного часу після завершення експлуатації. Температура металевих
деталей, наприклад, радіатора охолодження та кожуху, значно підвищується.

•  Не підключайте кабелі

·

 динаміка до шасі автомобіля, кабелю заземлення

(чорний) або паралельно до обох.

•

Встановіть пристрій під кутом 30º або менше.

•  Якщо підвіска електрокабелів вашого автомобіля не має клеми запалення,

підключіть кабель запалення (червоний) до клеми на коробці запобіжників
автомобіля, що забезпечує живлення 12 В постійного струму та вмикається
та вимикається за допомогою ключа запалення.

•  Після установки приладу слід перевірити справність стоп-сигналів,

сигнальних вогнів, двірників тощо.

•  Якщо запобіжник перегорить, спочатку переконайтеся, що кабелі не

торкаются шасі автомобіля, а потім замініть старий запобіжник на новий з
такими ж характеристиками.

Основні процедури
1

Вийміть ключ з замка запалювання, потім відключіть

·

 клему акумулятора автомобіля.

2

Правильно підключіть всі кабелі.

 Див.

розділ

“Підключення кабелів”.

(

➜

13)

3

Встановіть прилад у своєму автомобілі.

  Див. розділ “Установка пристрою (монтаж автомагнітоли)”.

4

Підключіть клему

·

 акумулятора автомобіля.

5

Перезавантажте пристрій.

(

➜

3)

Не вимагає
підключення кабелів.

(

➜

13)

Панель приладів
автомобіля

Гачки мають бути на
верхній стороні

Зігніть відповідні лапки так, щоб монтажний кожух
був надійно закріплений у відсіку панелі приборів.

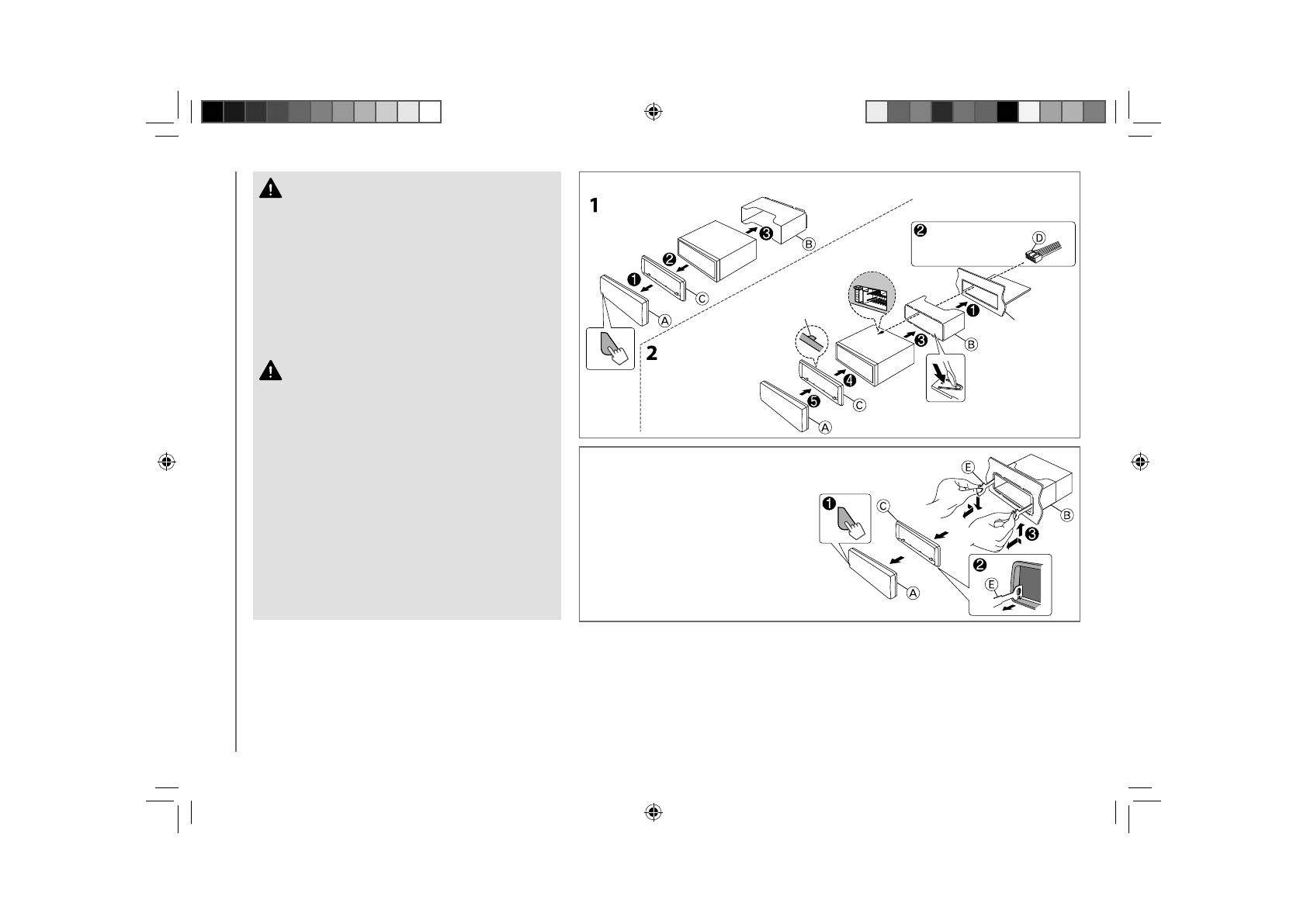

Установка пристрою (монтаж автомагнітоли)

Вирівняйте зовнішню
пластину перед установкою,
як показано.
