13

DEUTSCH   |

R

L

REAR

REMOTE CONT

STEERING WHEEL

REMOTE INPUT

MUTE

P. CONT

ANT CONT

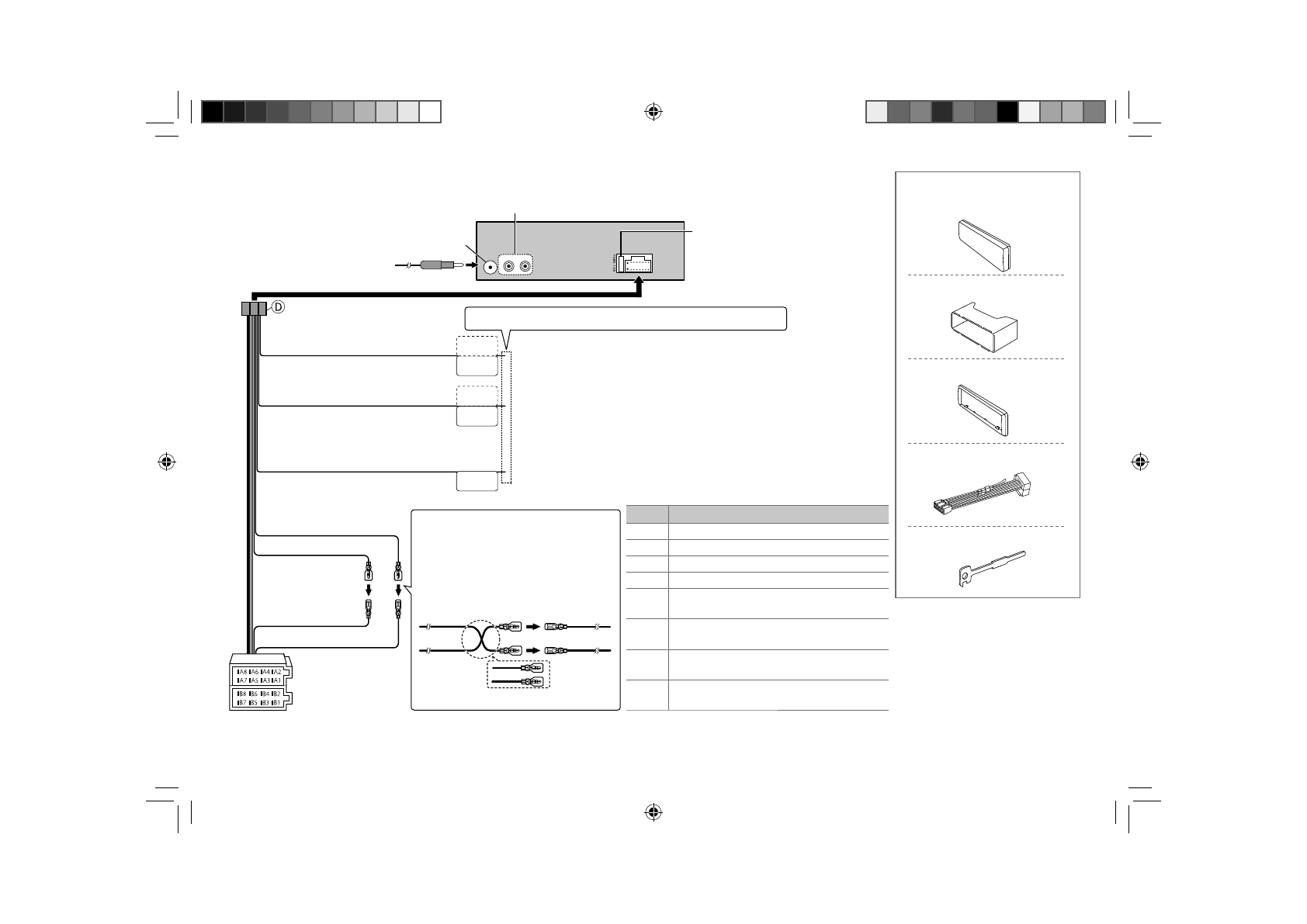

Verdrahtungsanschluss

Teileliste für den Einbau

Sicherung (10 A)

Antennenanschluss

( ×2 )

( ×1 )

( ×1 )

( ×1 )

( ×1 )

A

 Frontblende

B

 Einbauhalterung

C

 Frontrahmen

D

 Kabelbaum

E

 Ausziehschlüssel

Hellblau/Gelb

(Lekungs-Fernbedienungskabel)

Zum Lenkrad-Fernbedienungsadapter

Blau/Weiß

(Stromsteuerungskabel/
Antennensteuerungskabel)

Braun

(Stummschaltungs-Steuerkabel)

Bei Verwendung des optionalen Leistungsverstärkers entweder einen Anschluss an den
Stromsteuerungsanschluss oder an den Antennensteuerungsanschluss des Fahrzeugs
durchführen.

An den geerdeten Anschluss anschließen, während das Telefon klingelt oder während
Sie einen Anruf erledigen. (Lesen Sie hinsichtlich des Anschlusses an das Kenwood-
Navigationssystem die Bedienungsanleitung des betreffenden Geräts.)

Gelb (A4)

Rot (Zündkabel)

Rot (A7)

Gelb (Batteriekabel)

ISO-Anschlüsse

Anschluss des ISO-Anschlusses an manche
VW/Audi oder Opel (Vauxhall) Automobile.

Sie müssen möglicherweise die Verkabelung des
mitgelieferten Kabelbaums modifizieren, wie
unten gezeigt.

Gerät

Fahrzeug

A7 (Rot)

Zündkabel

(Rot)

A4 (Gelb)

Standardverkabelung

Batteriekabel

(Gelb)

Falls kein Anschluss durchgeführt wird, lassen Sie den Draht bitte nicht aus der Lasche hervorstehen.

Hinterer/Subwoofer-Ausgang

Stift

Farbe und Funktion

A4

Gelb :

Batterie

A5

Blau/Weiß : Stromsteuerung

A7

Rot :

Zündung

(ACC)

A8

Schwarz :

Erdungsanschluss

(Masse)

B1 / B2

Lila

ª

 / Lila/Schwarz

·

 :

Hinterer

Lautsprecher

(rechts)

B3 / B4

Grau

ª

 / Grau/Schwarz

·

 :

Vorderer

Lautsprecher

(rechts)

B5 / B6

Weiß

ª

 / Weiß/Schwarz

·

 : Vorderer Lautsprecher

(links)

B7 / B8

Grün

ª

 / Grün/Schwarz

·

 : Hinterer

Lautsprecher

(links)
