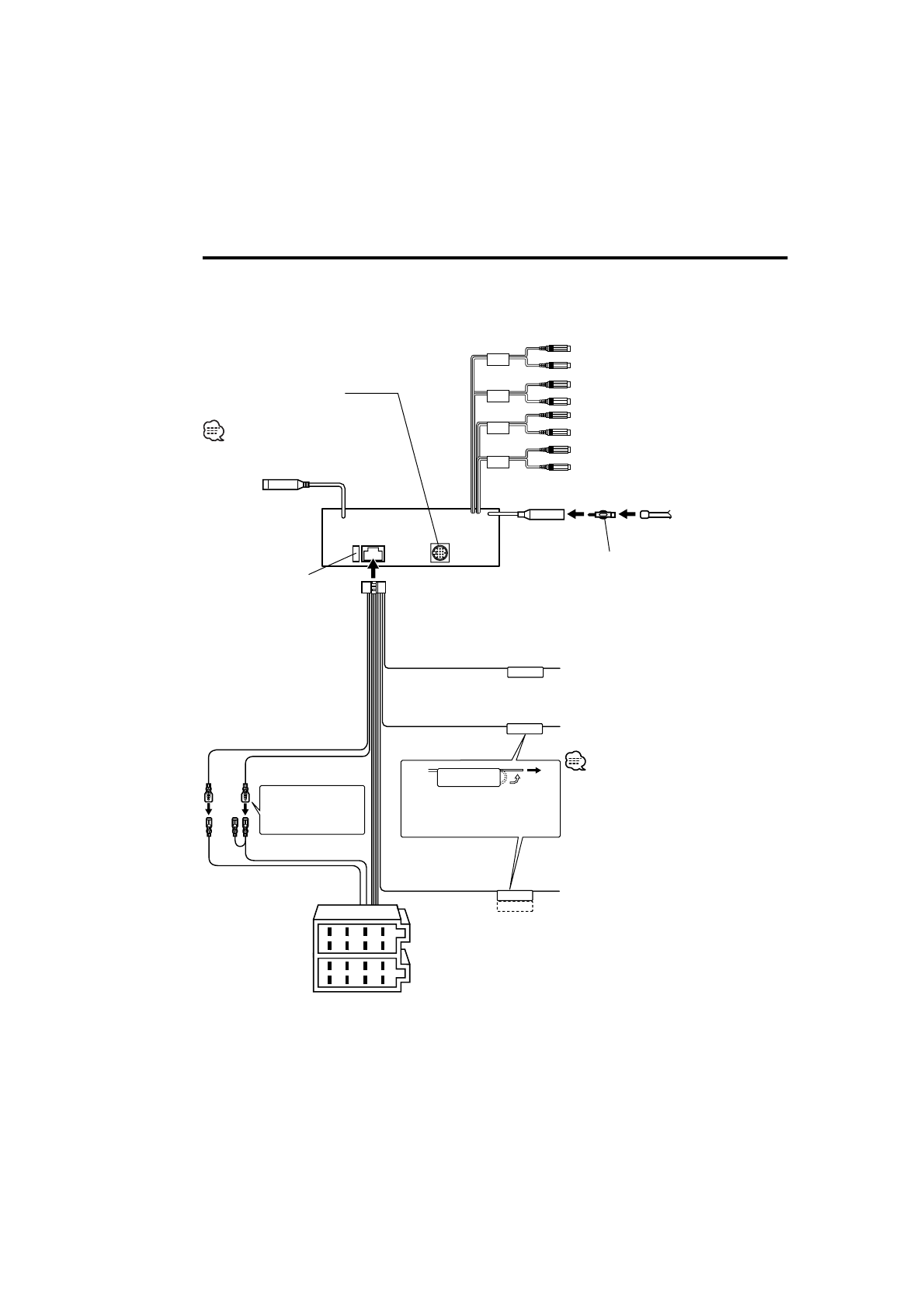

Подсоединение кабелей к гнездам для подключения

£

Ó

Î

{

x

È

Ç

n

£

Ó

Î

{

x

È

Ç

n

1/

*°" /

 /°" /

8/°" /

," /

,,

-1

7"",

18Ê

Kабель батареи (Желтый)

Провод зажигания

(Kрасный)

Вход антенны для

приёма FM/AM-

сигналов

Шнур антенны (ISO)

Адаптер для кабелей

антенны (ISO-JASO)

(Принадлежность

3

)

Жгут проводов

(Принадлежность

1

)

Если соединение не

выполняется, не вытаскивайте

провод из наконечника.

Кабель регулирования

мощности / двигателя

антенны (синий/белый)

Kабель пpиглyшeния TEL

(кopичнeвый)

Присоедините или к выводу

управления питанием,

пользуясь усилителем

питания, который не входит

в комплект поставки, или к

выводу управления антенной в

автомобиле.

Подсоедините к заземленному выводу,

когда зазвонит телефон или во время

разговора.

Штекер А-7 (красный)

Штекер А-4 (желтый)

Разъём A

Разъем B

Предохранитель (10A)

К внешнему

дисплею/пульту

дистанционного

управлния

Смотрите

следующую

страницу

Особенности подключения

системы слежения

KENWOOD изложены

в руководстве по ее

эксплуатации.

Провод управления внешнего

усилителя (Розовый/Черный)

К "EXT.AMP.CONT." выход усилитела,

имеющий функции внешнего

управления.

Передний левый выход (Белый)

Правый передний выход (красный)

Задний правый вывод (Kрасный)

Левый выход сабвуфера (Белый)

Левый вход AUX (Белый)

Правый вход AUX (Kрасный)

Правый выход сабвуфера (Красный)

Задний левый вывод (Белый)

 Чтобы подсоединить эти концы,
обратитесь к соответствующим
руководствам.

К чейнджеру дисков KENWOOD/
Внешнему дополнительному устройству
