32
Русский
Русский
33
STEERING WHEEL
REMOTE INPUT
MUTE
ANT. CONT
P.CONT
REMOTE CONT
L
R
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
Антенный
кабель
Вход антенны для
приёма FM/AM-
сигналов (JASO)
Контакт
Цвет и функция
Контакт
Цвет и функция
A4
Жёлтый
Аккумулятор
B1 / B2
Фиолетовый
ª
/
Фиолетовый/чёрный
·
Задний динамик (справа)
A5
Синий/белый Управление питанием
B3 / B4
Серый
ª
/ Серый/чёрный
·
Передний динамик (справа)
A7
Kрасный
Зажигание (АCC)
B5 / B6
Белый
ª
/ Белый/чёрный
·
Передний динамик (слева)
A8
Чёрный
Заземляющее соединение (земля) B7 / B8
Зелёный
ª
/ Зелёный/чёрный
·
Задний динамик (слева)
Переключение тылового выхода /
выхода низкочастотного динамика
(“SWITCH PREOUT/ SWITCH PRE”:
)
Микрофон (KCA-MC10;
дополнительная
принадлежность)
Вход микрофона (только KDC-BT42U)
Лампа синяя/желтая
(Провод
дистанционного
управления с руля)
Коричневый
(Провод управления
отключением звука)
Синий/белый
(Провод управления
питанием/управления
антенной)
Красный (штекер А–7)
Желтый (штекер А–4)
Жёлтый (кабель батареи)
Жёлтый (кабель
батареи)
Желтый
(штекер А–4)
Автомобиль
Устройство
Схема соединений по умолчанию
Красный (Кабель зажигания)
Красный (Кабель зажигания)
Красный
(штекер А–7)
Для использования функции пульта
дистанционного управления на руле необходим
специальный адаптер (не входит в комплект),
соответствующий модели вашей машины.
Для подключения навигационной системы
Kenwood ознакомьтесь с прилагаемым к ней
руководством пользователя.
Подключите к гнезду включения/выключения
питания, если используется дополнительный
усилитель мощности, или — к гнезду управления
антенной в автомобиле. (макс. 300 мА, 12 В)
Если соединение не выполняется, не вытаскивайте кабель из
наконечника.
Жгут кабелей
D
Предохранитель
(10 А)
Подключение разъемов ISO на некоторых
автомобилях VW/Audi или Opel (Vauxhall)
Возможно, потребуется изменить схему соединений
для прилагаемого жгута проводов, как показано на
рисунке.

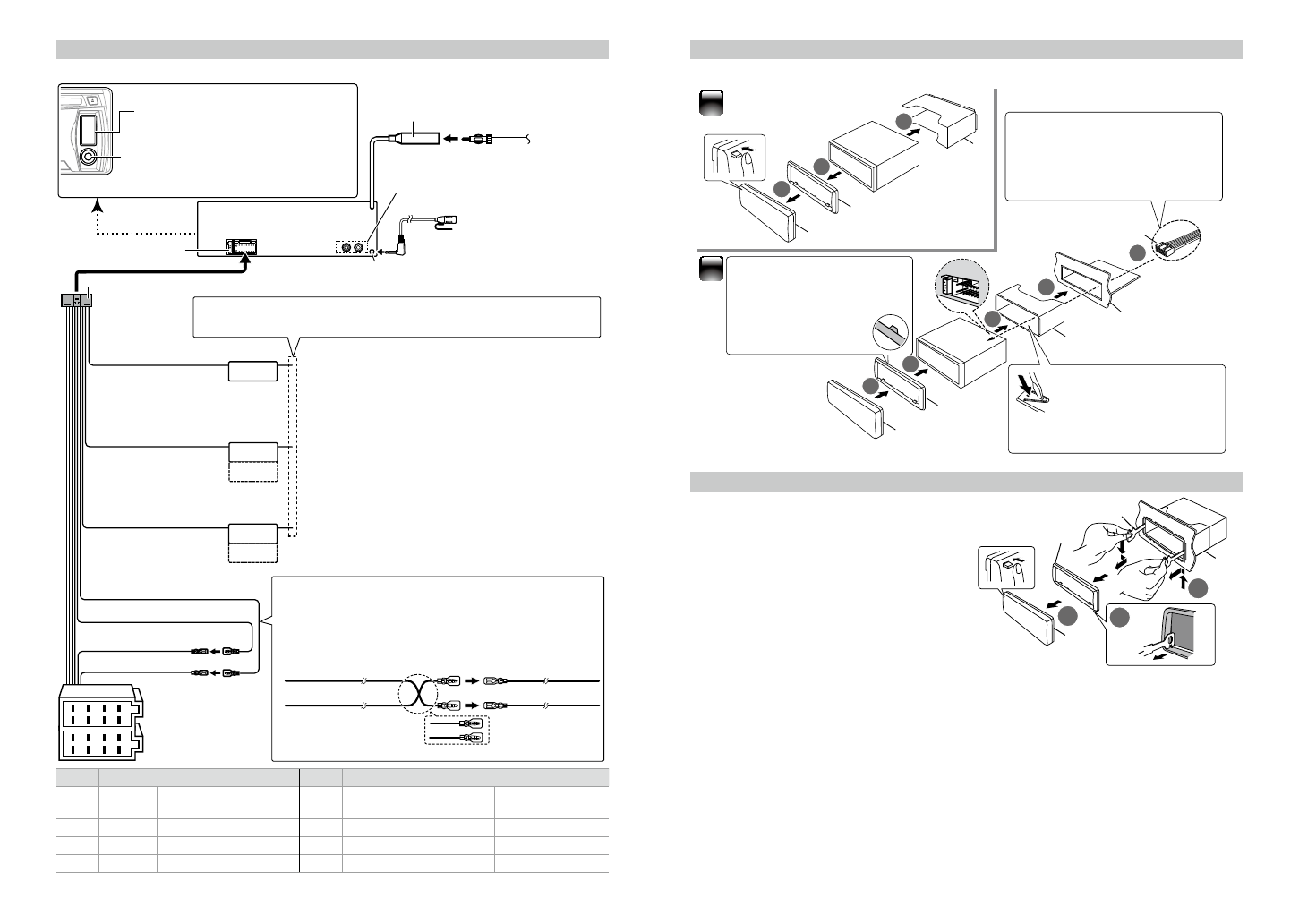

Подключение проводов
Разъём A
Разъём B
2
1
1
2
3
4
5
1
2
3
Установка устройства
Удаление устройства
1
Снимите переднюю панель
A
.
2
Вставьте соединительный штифт на
инструментах для демонтажа
E
в
отверстия на обеих сторонах щитка
B
,
затем извлеките его.
3
Введите инструменты для демонтажа
E
в прорези на каждой стороне, затем
следуйте инструкциям со стрелками,
как показано справа.
1
2
3
B
A
E
E
C
A
B
C
A
B
C
Приборная
панель
автомобиля
D
Перед подключением
проверьте правильность
направления панели.
(Более широкие
фиксаторы внизу.)
Подключите жгут проводов к
устройству. Другие проводные
подключения были выполнены
ранее. (
Отогните соответствующие
фиксаторы,
предназначенные для
прочной установки
посадочного корпуса.
Коннектор USB
Вход AUX (стерео)
Используйте кабель со
стереоштекером (диам. 3,5 мм), не
имеющий сопротивления.
