— 32 —
Py
ccкий
Подсоединение кабелей к гнездам для
подключения

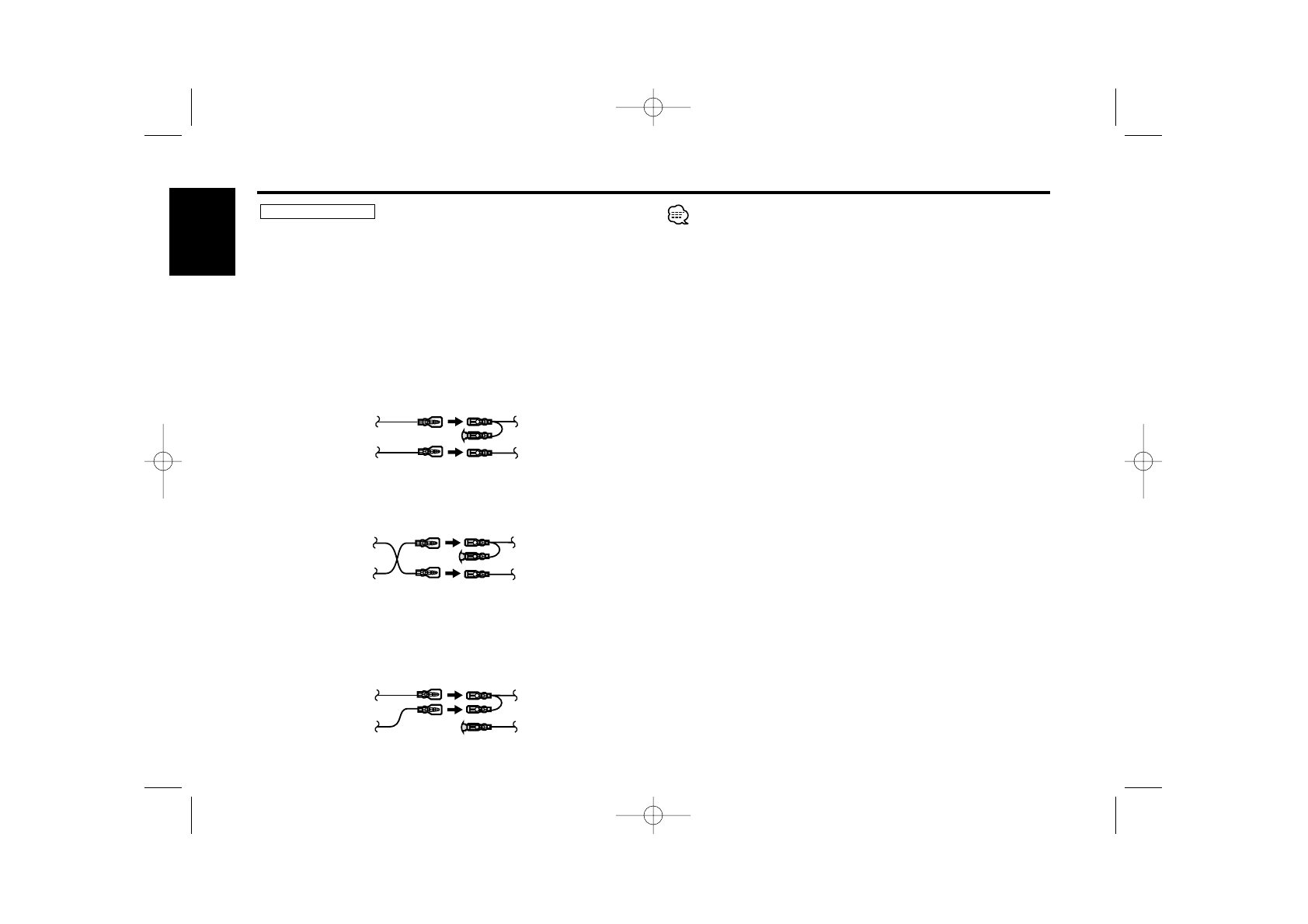

Присоединение разъема ISO
Расположение штырей у разъемов ISO зависит от типа автомобиля,
который вы водите. Во избежание повреждения аппарата следует
проверить, что соединения сделаны правильно.
Cтандартное соединение для жгута проводов описано ниже в пункте
1
.
Eсли штыри разъема ISO расположены соответственно пункту
2
или
3
,
следует провести соединение в соответствии с рисунком.
Пожалуйста, убедитесь в повторном подключении кабеля для установки
этого аппарата в автомобилях фирмы
Volkswagen
, как показано внизу на
Рис.
2
.
2
ПРEДУПРEЖДEНИE
1
(
Cтандартная настройка) Штепсель А-7 (красный) автомобильного
разъема ISO подсоединен к зажиганию, а штепсель А-4 (желтый)
подсоединен к постоянному электропитанию.
Аппарат
Автомобиль
Штепсель А-7 (Kрасный)
Штепсель А-4 (Желтый)
Аппарат
Автомобиль
Штепсель А-7 (Kрасный)
Штепсель А-4 (Желтый)
Аппарат
Автомобиль
Kабель зажигания
(Kрасный)
Kабель батареи
(Желтый)
Kабель зажигания
(Kрасный)
Kабель батареи
(Желтый)
Kабель зажигания
(Kрасный)
Kабель батареи
(Желтый)
Штепсель А-7 (Kрасный)
Штепсель А-4 (Желтый)
2
Штепсель А-7 (красный) автомобильного разъема ISO подсоединен к
источнику постоянного электропитания, а штепсель А-4 (желтый)
соединен с зажиганием.
3
Штепсель А-4 (желтый) автомобильного разъема ISO не
подсоединен вообще, однако штепсель А-7 (красный) подсоединен к
источнику постоянного электропитания (или оба штепселя А-7
(красный) и А-4 (желтый) подсоединены к источнику постоянного
электропитания).
Eсли подсоединение выполняется по описанному выше варианту 3,
питание аппарата не связано с ключом зажигания. По этой причине не
забывайте каждый раз при выключении зажигания выключать питание
аппарата.
Для подключения питания аппарата к зажиганию подсоедините провод
зажигания (АCC…красный) к источнику питания, который может
включаться и выключаться от ключа зажигания.
KDC-M6024G_Russian r3 02.10.30 11:24 AM Page 32
