Разъем A; Подсоединение кабелей к гнездам для подключения; Taблица функций разеъема - Kenwood KDC-507 - Инструкция по эксплуатации - Страница 31

1

2

3

4

5

6

7

8

1

2

3

4

5

6

7

8

TEL MUTE

P.CONT

ANT.CONT

FRONT

REMO.CONT

— 31 —

Задний правый вывод (Kрасный)
/ Незатухающий правый выход (только для
модели KDC-M6024G/ M6024/ V6524/ 6024)
(Kрасный)

4

Задний левый вывод (Белый)
/ Незатухающий левый выход (только для
модели KDC-M6024G/ M6024/ V6524/ 6024)
(Белый)

10

Передний левый выход (Белый)

12

(только для модели KDC-M6024G/M6024/V6524/6024)

Передний правый выход (Kрасный)

5

(только для модели KDC-M6024G/M6024/V6524/6024)

Вход управления автоматическим
проигрывателем дисков KENWOOD

14

Kабель батареи (Желтый)

6

Провод зажигания
(Kрасный)

7

Вход антенны
FM/AM

3

Шнур антенны (ISO)

1

Адаптер для кабелей антенны
(ISO-JASO) (Принадлежность

3

)

2

К пульту дистанционного управлния на рулвой колонн
(только для модели KDC-5024/5024V/507)

Для подсоединения автоматического
проигрывателя дисков прочитайте
инструкцию по эксплуатации
автоматического проигрывателя дисков.

15

Особенности
подключения
системы слежения
KENWOOD
изложены в
руководстве по ее
эксплуатации.

22

Жгут проводов
(Принадлежность

1

)

16

Eсли вы не подключаете
этот шнур, убедитесь в том,
что он находится внутри
контактного столбика.

18

Управление питанием
/управляющий кабель
двигателя антенны
(Cиний/Белый)

20

17

Kабель пpиглyшeния
TEL (кopичнeвый)

Присоедините или к выводу
управления питанием,
пользуясь усилителем
питания, который не входит
в комплект поставки, или к
выводу управления
антенной в автомобиле.

23

Подсоедините к
заземленному выводу,
когда зазвонит телефон
или во время разговора.

21

Штепсель А-7
(Kрасный)

8

Разъем A

Разъем B

Предохранитель (10A)

13

Штепсель А-4
(Желтый)

9

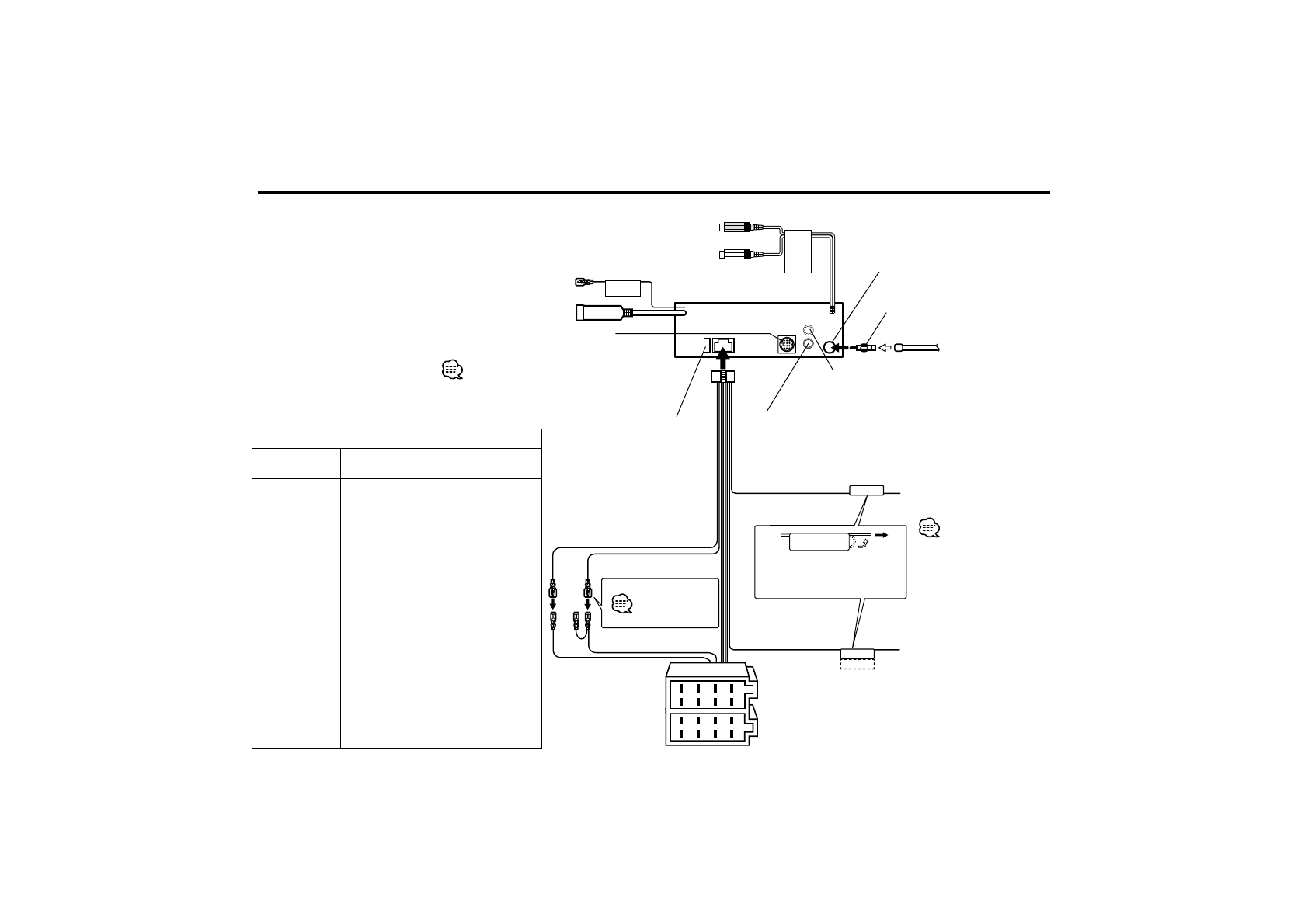

Подсоединение кабелей к гнездам для подключения

Taблица функций разеъема

Номера штырей

разъемов ISO

Цвет кабеля

Функции

Разъем для
внешнего питания

A–4
A–5
A–6
A–7
A–8

Разъем для
колонок

B–1
B–2
B–3
B–4
B–5
B–6
B–7
B–8

Желтый
Cиний/Белый
Оранжевый/белый
Kрасный
Черный

Фиолетовый
Фиолетовый/Черный
Cерый
Cерый/Черный
Белый
Белый/Черный
Зеленый
Зеленый/Черный

Аккумулятор
Управление питанием
Диммер
Зажигание (АCC)
Заземляющее
соединение (земля)

Задний правый (+)
Задний правый (–)
Передний правый (+)
Передний правый (–)
Передний левый (+)
Передний левый (–)
Задний левый (+)
Задний левый (–)

см. стр. 32

30

К вншнму дисплю/пульту дистанционного управлния
(только для модели KDC-M6024G/M6024/V6524/6024)

24
