TEL MUTE
P.CONT
ANT.CONT
REAR
L
R
Wyjście tylne prawe
(Czerwony)
4
Wyjście tylne
lewe (Biały)
10
Wejście sterujące zmieniacza płyt kompaktowych
KENWOOD (tylko KDC-4024/4024V)
14
Przewód akumulatora (Żółty)
Przewód zapłonu
(Czerwony)
6
Wejście anteny FM/AM
3
Przewód antenowy (ISO)
1
Adapter antenowy (ISO-JASO)
(Akcesoria poz.
3
)
2
Przed podłączeniem zmieniacza płyt
zapoznaj się z jego instrukcją.
15
Przed podłączeniem
systemu nawigacji
KENWOOD, zapoz-
naj się z instrukcją
obsługi tego
systemu.
22
Wiązka przewodów
(Akcesoria poz.
1
)
16
18
Jeżeli nie dokonano połącze-
nia, nie należy dopuścić aby
kabel wysunął się z osłonki.
20
Przewód sterowania
zasilaniem/ Silnikiem
anteny (Niebieski/biały)
17
Kabel wyłączania dęwińku
(mute) TEL (Brózowy)
Podłącz albo do końcówki
sterowania zasilaniem, gdy
korzysta się z opcyjnego
wzmacniacza zasilania, albo
do końcówki sterowania
anteną w samochodzie.
23
Podłącz do końcówki, która jest
uziemiona, gdy dzwoni telefon
lub porczas rozmowy.
21
Kołek A-7 (Czerwony)
8
Kołek A-4 (Żółty)
9
Kostka
połączeniowa A
Kostka
połączeniowa B
Bezpiecznik (10A)
13

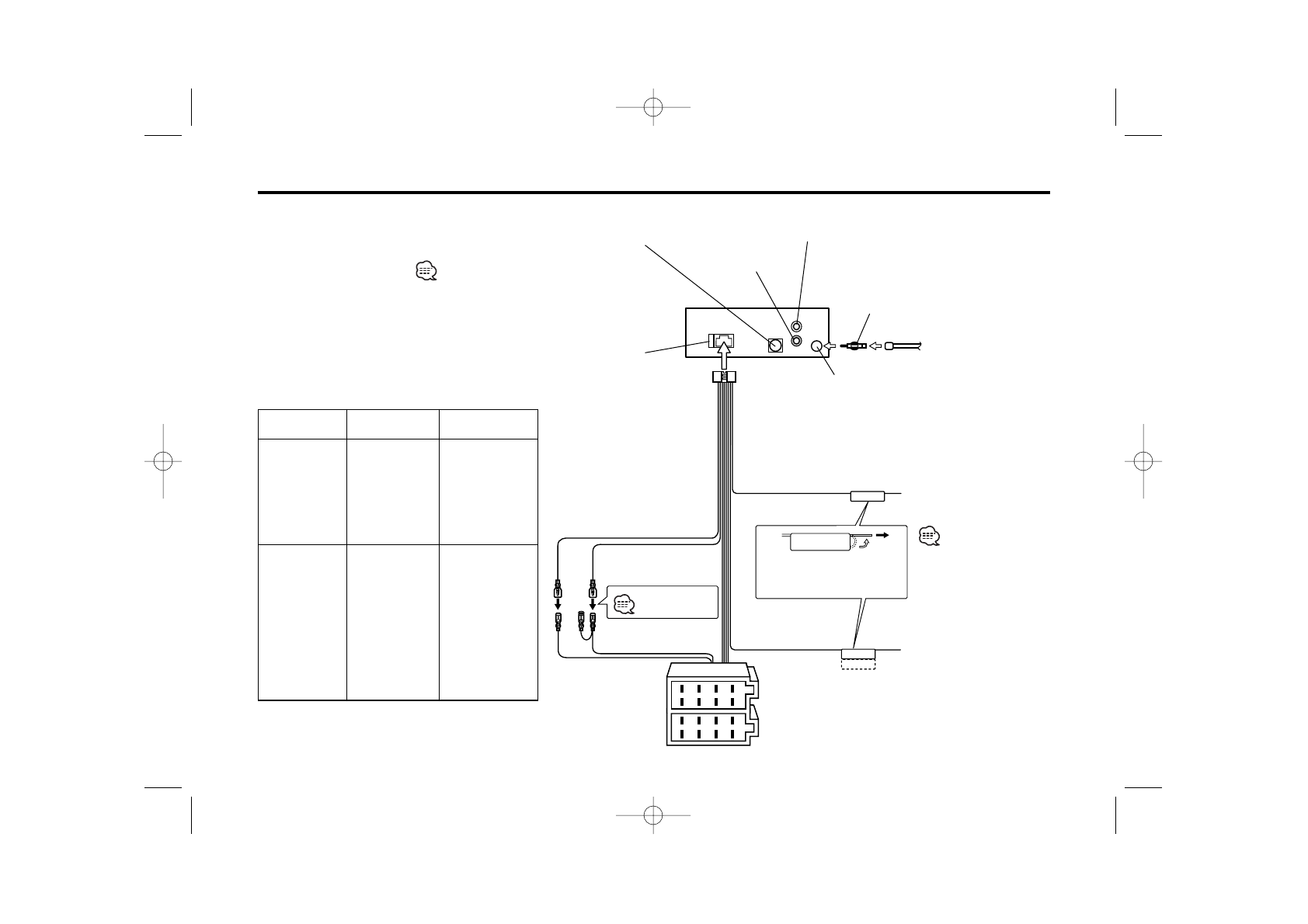

Mapa funkcji kostki
Numer szpilki dla
kostek ISO
Kolor przewodu
Funkcje
Kostka zasilania
zewnętrznego
A–4
A–5
A–7
A–8
Kostka głośników
B–1
B–2
B–3
B–4
B–5
B–6
B–7
B–8
Żółty
Niebieski/biały
Czerwony
Czarny
Purpurowy
Purpurowy/czarny
Szary
Szary/czarny
Biały
Biały/czarny
Zielony
Zielony/czarny
Akumulator
Sterowanie zasilaniem
Zapłon (ACC)
Połączenie
Ziemia (masa)
Tylny prawy (
+
)
Tylny prawy (
–
)
Przedni prawy (
+
)
Przedni prawy (
–
)
Przedni lewy (
+
)
Przedni lewy (
–
)
Tylny lewy (
+
)
Tylny lewy (
–
)
Podłączanie przewodów do końcówek
Patrz str. 80
