— 52 —

P

olski

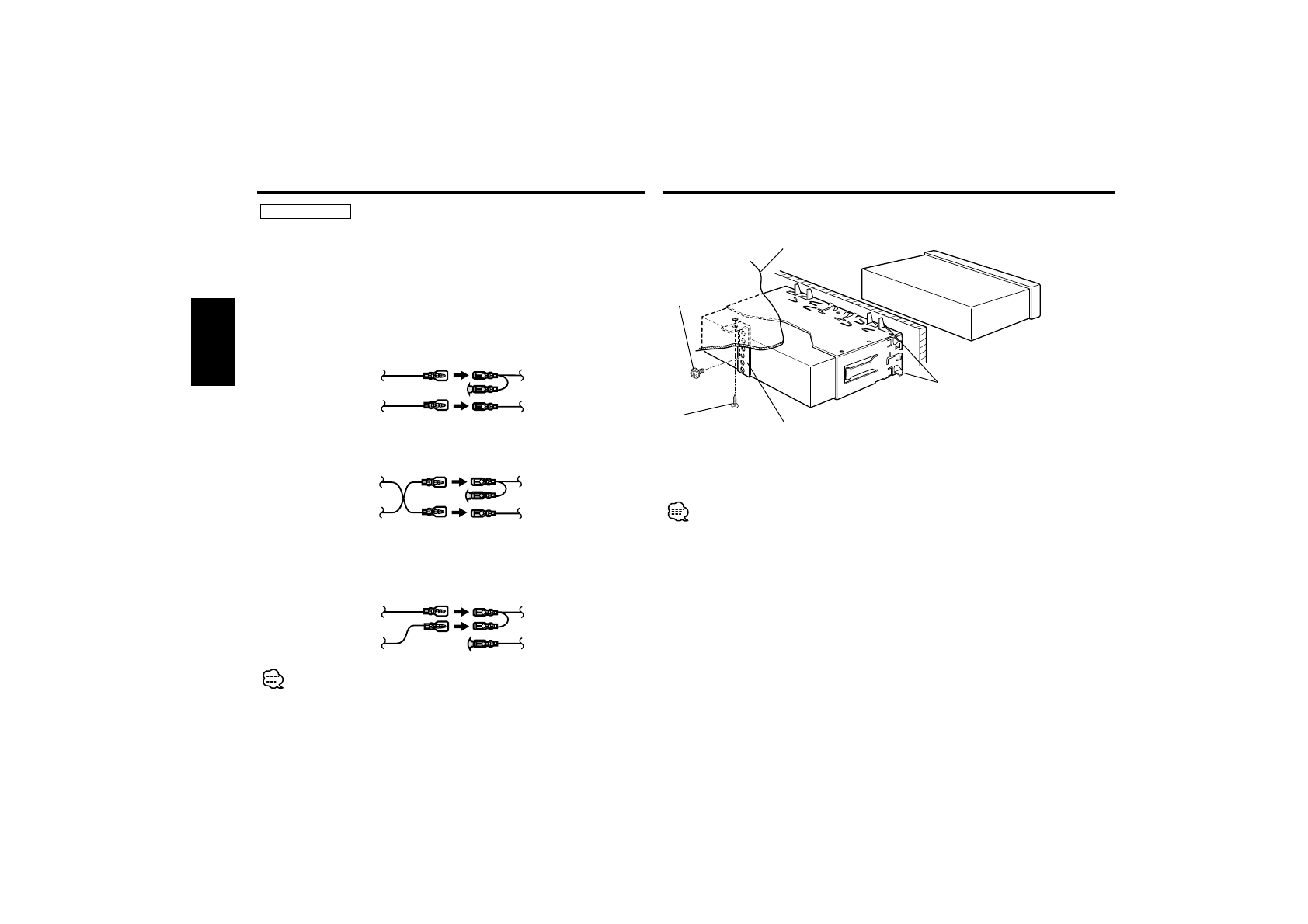

Zagnij płytki kieszeni
montażowej za po-
mocą śrubokręta lub
podobnego urządze-
nia, mocując kieszeń
w swoim miejscu.

Metalowy pasek
montażowy
(dostępny w
sprzedaży)

Wkręt samo-
gwintujący
(dostępny w
sprzedaży)

Ściana ogniowa lub
wspornik metalowy

Wkręt (M4

×

8)

(dostępny w
sprzedaży)

Upewnij się czy aparat jest pewnie umocowany w swoim miejscu. Jeżeli
jego położenie nie jest stabilne, może ulec uszkodzeniu (może dla
przykładu zaniknąć dźwięk).

Podłączanie przewodów do końcówek

Instalacja

■

Instalacja

Podłączanie kostki połączeniowej ISO (patrz str. 51)

Układ kołków w kostce ISO zależy od typu twojego samochodu. Aby nie

uszkodzić urządzenia, upewnij się czy połączenia są odpowiednie.

Standardowe połączenia dla wiązki przewodów opisano poniżej w

punkcie

1

. Jeżeli układ kołków w kostce jest taki jak opisano w

punktach

2

i

3

, dokonaj podłączeń takich jak na rysunkach.

Upewnij się czy podłączyłeś kabel przedstawiony na ilustracji

2

poniżej

w celu zainstalowania tego urządzenia w pojazdach

Volkswagen

itp.

2

OSTRZEŻENIE

Radioodtwarzacz

Pojazd

Przewód zapłonu

(Czerwony)

Przewód akumulatora

(Żółty)

Kołek A–7 (Czerwony)

Kołek A–4 (Żółty)

Radioodtwarzacz

Pojazd

Przewód zapłonu

(Czerwony)

Przewód akumulatora

(Żółty)

Kołek A–7 (Czerwony)

Kołek A–4 (Żółty)

Radioodtwarzacz

Pojazd

Przewód zapłonu

(Czerwony)

Przewód akumulatora

(Żółty)

Kołek A–7 (Czerwony)

Kołek A–4 (Żółty)

Jeżeli połączenia są wykonane tak jak powyższym punkcie

3

, zasilanie

radio-odtwarzacza nie będzie połączone z kluczykami zapłonu. Z tej
przyczyny zawsze trzeba wyłączać zasilanie aparatu, gdy zapłon
zostanie wyłączony.
Aby powiązać zasilanie aparatu z zapłonem, podłącz przewód zapłonu
(ACC…czerwony) do źródła zasilania, które może być włączane i wyłą-
czane kluczem zapłonu.

1

(Ustawienie standardowe) Kołek A-7 (czerwony) kostki ISO

pojazdu jest połączony z zapłonem, a kołek A-4 (żółty) jest

podłączony do źródła stałego zasilania.

2

Kołek A-7 (czerwony) kostki połączeniowej ISO pojazdu jest

podłączony do źródła stałego zasilania, a kołek A-4 (żółty) jest

podłączony do zapłonu.

3

Kołek A-4 (żółty) kostki połączeniowej ISO pojazdu nie jest pod-

łączony do żadnego źródła zasilania, podczas gdy kołek A-7

(czerwony) jest podłączony do źródła stałego zasilania (albo oba

kołki: A-7 (czer-wony) lub A-4 (żółty) są podłączone do źródła stałego

zasilania).
