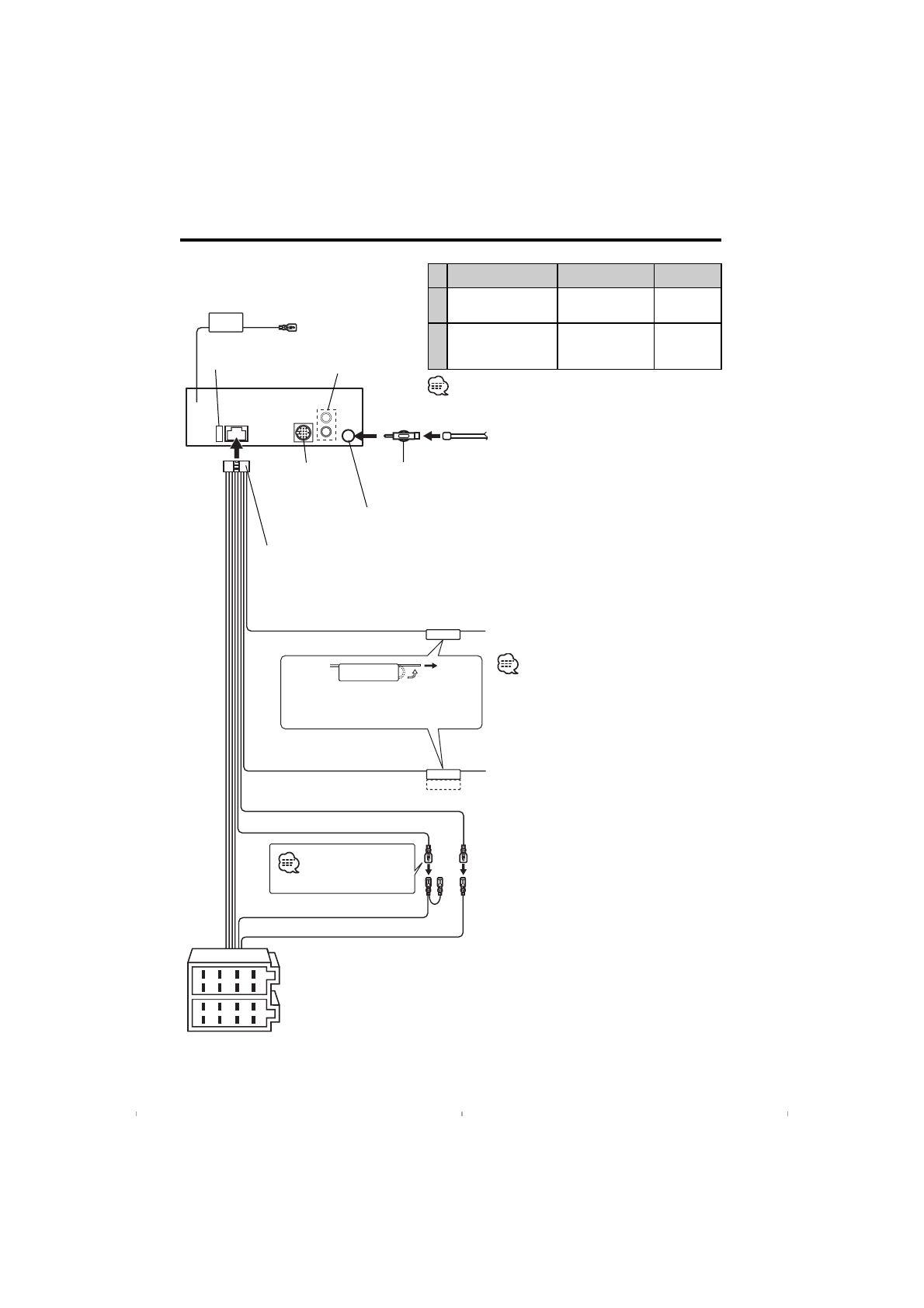

Подсоединение кабелей к гнездам для подключения

P.CONT

ANT.CONT

1

2

3

4

5

6

7

8

1

2

3

4

5

6

7

8

 REMO. CONT

 MUTE

Kабель батареи (Желтый)

Провод зажигания (Kрасный)

Вход антенны
FM/AM

Шнур антенны (ISO)

Адаптер для кабелей антенны (ISO-JASO)
(Принадлежность

3

)

Особенности подключения
системы слежения KENWOOD
изложены в руководстве по
ее эксплуатации.

Жгут проводов
(Принадлежность

1

)

Eсли вы не подключаете этот шнур,
убедитесь в том, что он находится
внутри контактного столбика.

Управление питанием/
управляющий кабель двигателя
антенны (Cиний/Белый)

Kабель пpиглyшeния TEL
(кopичнeвый)

Присоедините или к выводу
управления питанием, пользуясь
усилителем питания, который не
входит в комплект поставки, или
к выводу управления антенной в
автомобиле.

Подсоедините к заземленному
выводу, когда зазвонит телефон
или во время разговора.

Штепсель А-7 (Kрасный)

Штепсель А-4 (Желтый)

Разъем A

Разъем B

Предохранитель
(10A)

Смотрите следующую
страницу

KDC-W4531

KDC-W4031/W409/
3031A/3031G

KDC-W431G

A

К пульту
дистанционного
управлния

К пульту
дистанционного
управлния

—

B

К чейнджеру дисков
KENWOOD/  Внешнему
дополнительному
устройству

—

—

 Чтобы подсоединить эти концы, обратитесь к

соответствующим руководствам.

A

B

Задний левый вывод
(Белый)/
Задний правый вывод
(Kрасный)
