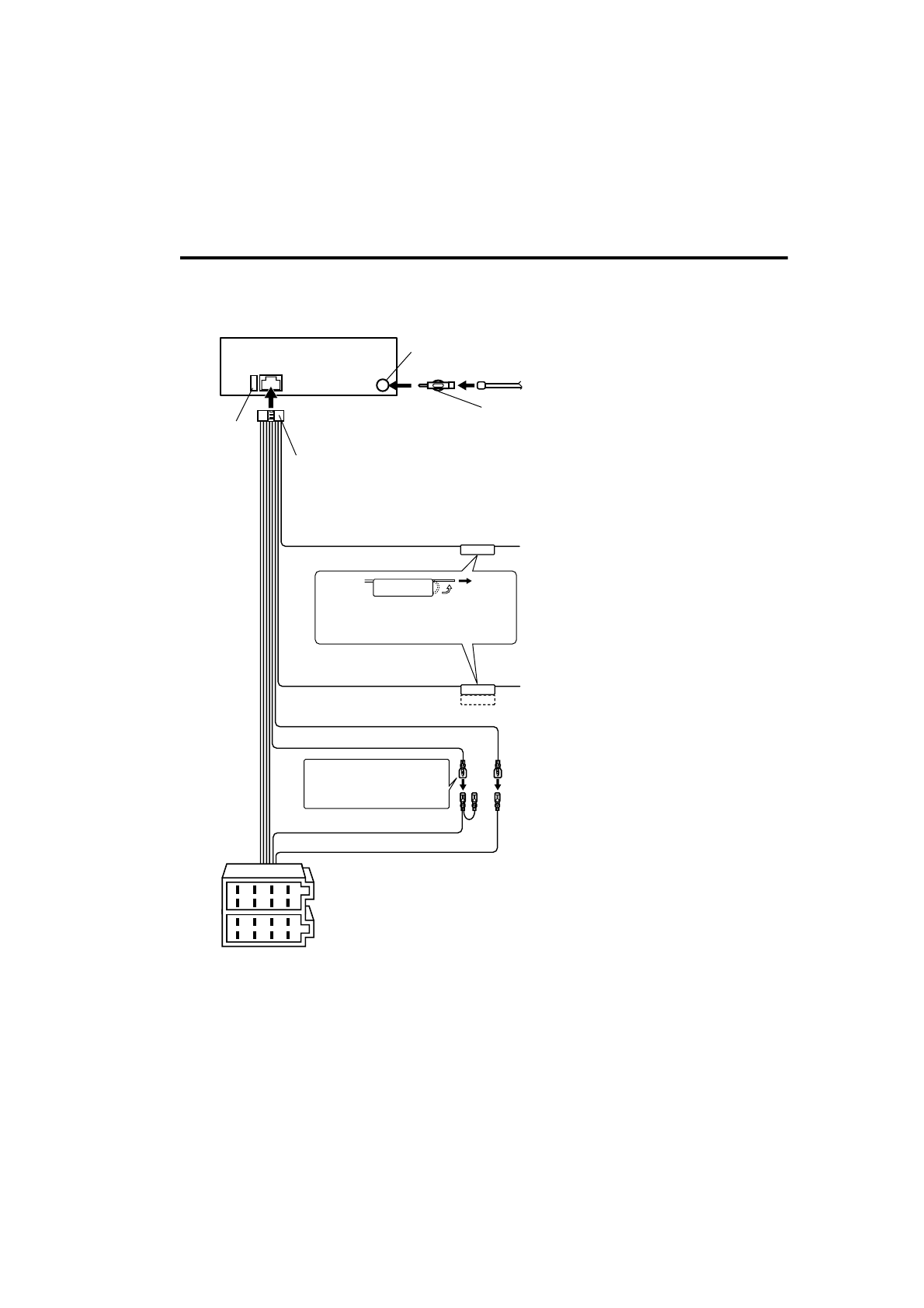

Подсоединение кабелей к гнездам для подключения

*°" /

 /°" /

£

Ó

Î

{

x

È

Ç

n

£

Ó

Î

{

x

È

Ç

n

Ê1/

Kабель батареи (Желтый)

Kабель зажигания (Красный)

Вход антенны FM/AM

Шнур антенны (ISO)

Адаптер для кабелей антенны
(ISO-JASO) (Принадлежность

3

)

⁄

Особенности

подключения

системы слежения Kenwood
изложены в руководстве по ее
эксплуатации.

Жгут проводов
(Принадлежность

1

)

Eсли вы не подключаете этот шнур,
убедитесь в том, что он находится
внутри контактного столбика.

Управление питанием/
управляющий кабель двигателя
антенны (Cиний/Белый)

Kабель пpиглyшeния TEL (Кopичнeвый)

Присоедините или к выводу
управления питанием, пользуясь
усилителем питания, который не
входит в комплект поставки, или
к выводу управления антенной в
автомобиле.

Подсоедините к заземленному
выводу, когда зазвонит телефон
или во время разговора.

Штекер А–7 (Kрасный)

Штекер А–4 (Желтый)

Разъем A

Разъем B

Предохранитель
(10A)

⁄

Смотрите
следующую
страницу.
