РУCCKИЙ

57

ПОДСОЕДИНЕНИЕ/УСТАНОВКА

❏

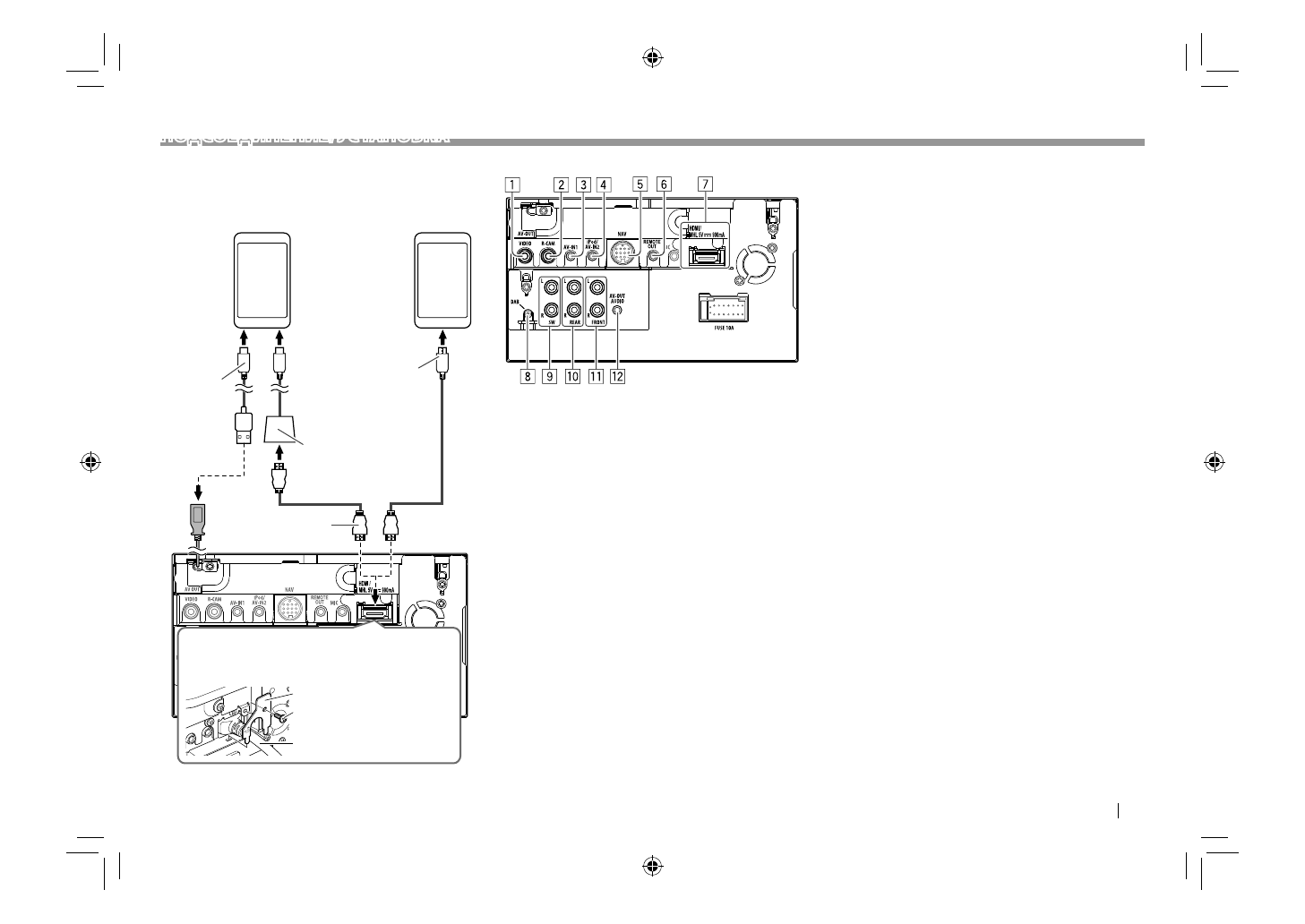

 Подключение с мартфона

Android и т. п. (с HDMI)

(продается отдельно)

Android и т. п. (с MHL)

(продается отдельно)

Micro USB

Micro HDMI (Tип D)

Адаптер с Micro HDMI на
HDMI
(продается отдельно)

KCA-HD100

(опционная

принадлежность)

Кабель с Micro

USB на USB
(продается

отдельно)

KCA-MH100

(опционная

принадлежность)

Кабель HDMI/MHL

6
7

При подсоединении коннектора HDMI/MHL закрепите
кабель HDMI/MHL с помощью крепежа (

6

) и винта

(

7

).

❏

 Подключение внешних устройств

1

  AV-OUT/Выход видеосигнала (Желтый)

2

  Вход с камеры заднего вида (Желтый)

3

  Вход аудио/видео (AV-IN1)*

1

4

  Вход iPod/аудиовизуальный (iPod/AV-IN2)*

1

5

  Вход NAVI I/F

6

  Выход дистанционного управления ТВ-

тюнером

7

  Вход HDMI/MHL

8

  Вход антенны DAB*

2

9

  Выход предусилителя низкочастотного

динамика (монофонический выход)
•  Левый выход сабвуфера (Белый)
•  Правый выход сабвуфера (Красный)

p

  Задний предвыход

•  Левый аудиовыход (Белый)
•  Правый аудиовыход (Красный)

q

  Передний предвыход

•  Левый аудиовыход (Белый)
•  Правый аудиовыход (Красный)

w

  Аудиовыход (мини-разъем ø3,5)

Мини-разъем стереофонического типа без
сопротивления

*

1

  При подключении компонента для воспроизведения к

“AV-IN1”

 или

“AV-IN2”

 используйте аудио-/видеокабель

CA-C3AV (опционная принадлежность).

*

2

  Только для DDX5025DAB. Чтобы использовать цифровое радио,

подсоедините CX-DAB1 (опционная принадлежность).
