74

Руccĸий

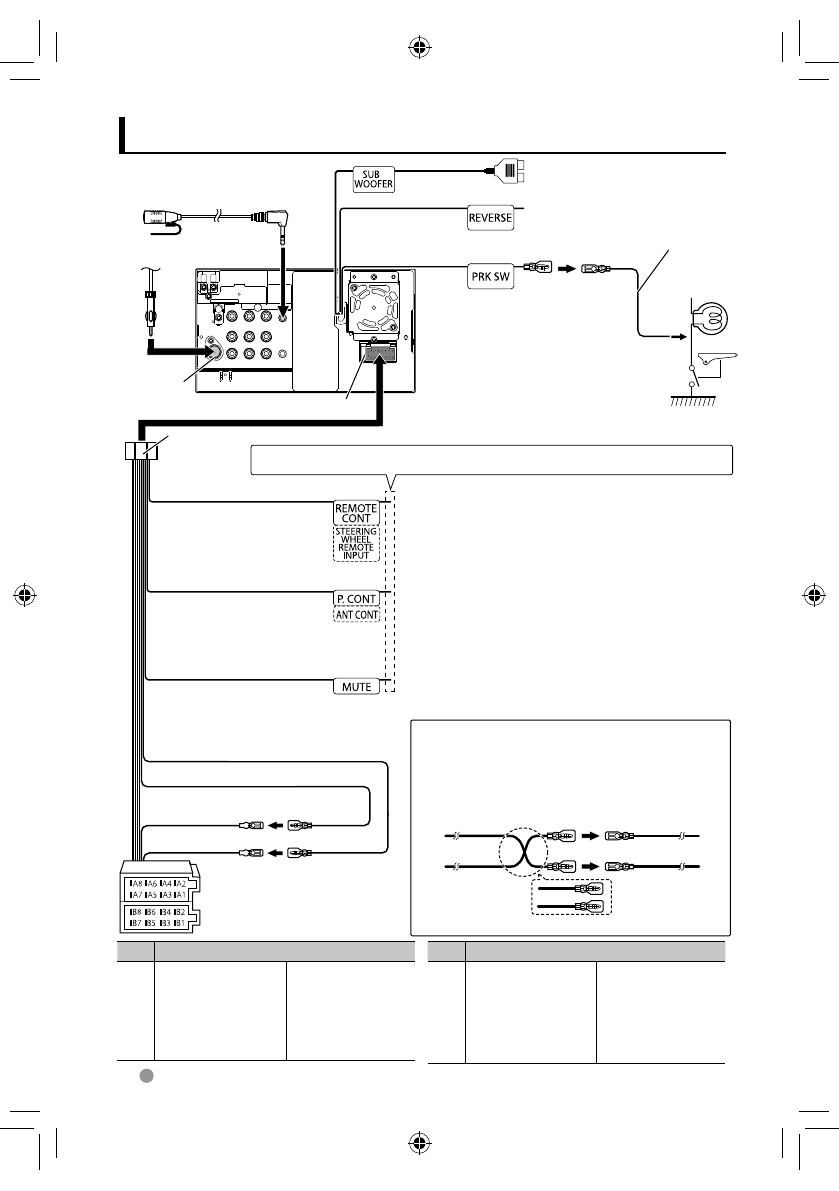

 Подсоединение проводов к контактным разъемам

Предвыход сабвуфера (монофонический)

Контакт Цвет и функции

A4

Желтый цвет

Батарея

A5

Синий/Белый

Регулировка мощности

A6

Оранжевый/Белый

Dimmer

A7

Красный цвет

Зажигание (ACC)

A8

Черный

Соединение с землей
(заземление)

Контакт Цвет и функции

B1/B2

Фиолетовый

ª

 / Фиолетовый/

Черный

·

Задний динамик (правый)

B3/B4

Серый

ª

 / Серый/Черный

·

Передний динамик (правый)

B5/B6

Белый

ª

 / Белый/Черный

·

Передний динамик (левый)

B7/B8

Зеленый

ª

 / Зеленый/

Черный

·

Задний динамик (левый)

Красный цвет
(Провод зажигания)

Устройство

Желтый цвет
(Провод аккумуляторной
батареи)

Автомобиль

Красный (A7)

Желтый (A4)

Проводка по умолчанию

Подсоединение соединителей ISO для некоторых
автомобилей VW/Audi или Opel (Vauxhall)

Вам может потребоваться модифицировать проводку
прилагаемого жгута проводки, как это показано на рисунке ниже.

Соединитель A

Соединитель B

Желтый (A4)

Красный (A7)

Красный (Провод зажигания)

Желтый (Провод аккумуляторной батареи)

(Провод управления
заглушением звука)

Коричневый

(Провод регулировки
мощности/контроля антенны)

Синий/Белый

(Провод рулевого пульта
дистанционного управления)

Светло-синий/Желтый

Для использования функции рулевого пульта дистанционного
управления требуется выделенный адаптер дистанционного
управления (не прилагается в комплекте поставки), подходящей
вашему автомобилю.

На разъем регулировки мощности, если используется опционный
усилитель мощности/опционный адаптер для смартфона (KCA-ML100),
или на разъем контроля антенны. (

☞

 стр. 76)

На разъем, который заземляется при звонке телефона или во время
разговора. (Для подсоединения системы навигации Kenwood
обращайтесь к руководству, прилагаемому к вашей системе
навигации.)

(Провод датчика
заднего хода)

Подсоедините к жгуту проводки лампы
заднего хода автомобиля при использовании
опционной камеры заднего вида.

Фиолетовый/Белый

(Провод датчика парковки)

Подсоедините к жгуту проводки
выключателя обнаружения стояночного
тормоза автомобиля.

Для обеспечения максимальной
безопасности обязательно подсоединяйте
датчик парковки.

⁄

Светло-зеленый

Удлинительный кабель (Принадлежность

2

)

Если никаких соединений не выполняется, не давайте кабелю выходить из-под щитка.

Антенный шнур

Вход антенны
FM/AM (JASO)

Микрофон Bluetooth (Принадлежность

7

)

только для DDX6023BT/DDX6053BT/
DDX4023BT/DDX4053BT/DDX42BT

ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ ( 10A )

Принадлежность

1
