ПОДСОЕДИНЕНИЕ/УСТАНОВКА

ПОДСОЕДИНЕНИЕ/УСТАНОВКА

R

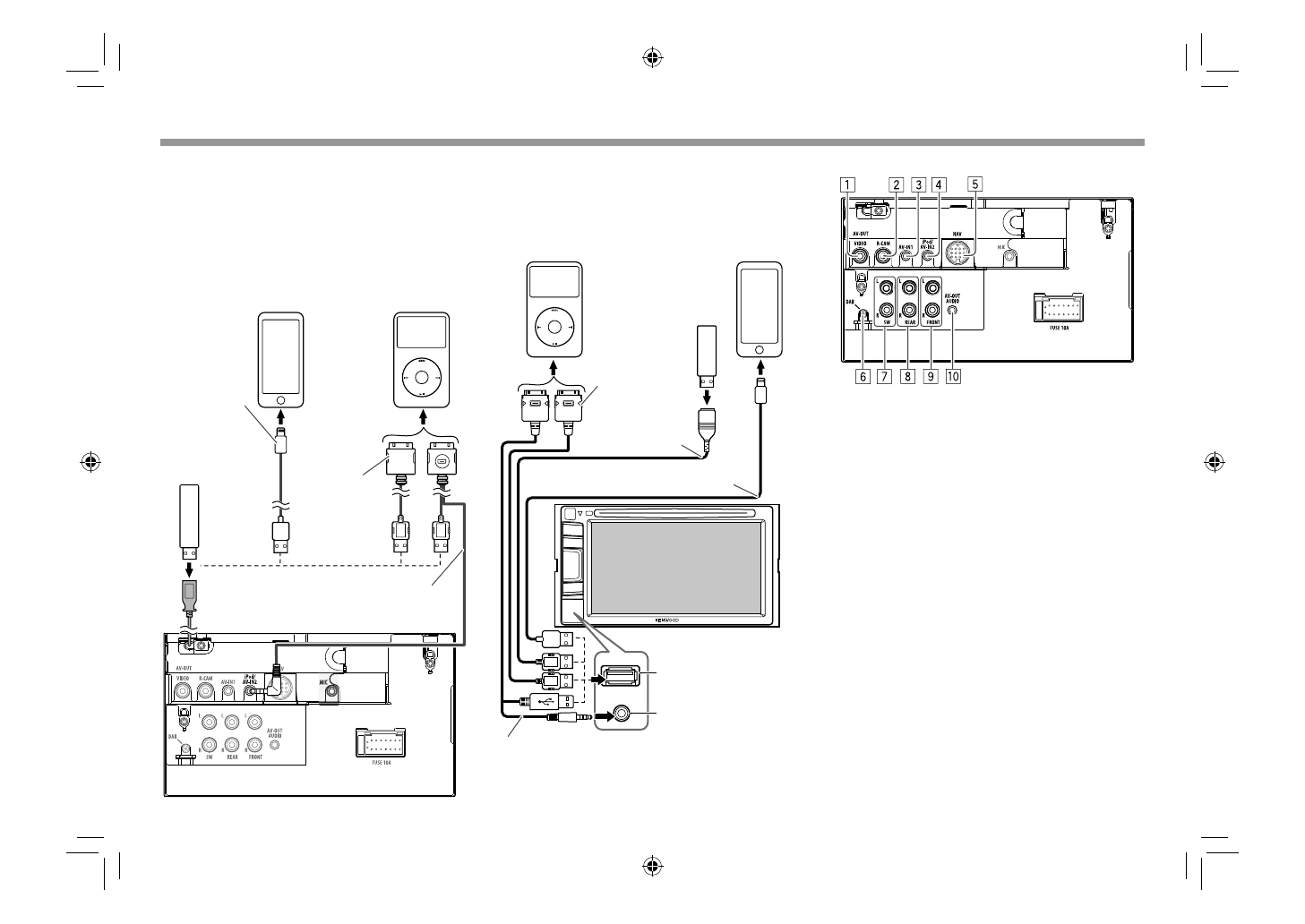

 Подключение USB-устройства/iPod/

iPhone

Для DDX4025DAB/DDX4025BT/DDX4055BT/

DDX3025/DDX3055

iPhone 5/iPod touch

(пятое поколение)/

iPod nano (седьмое

поколение)

(продается

отдельно)

iPod/iPhone (кроме iPhone

5)/iPod touch (пятое

поколение)/iPod nano

(седьмое поколение)

(продается отдельно)

USB-

устройство

(продается

отдельно)

KCA-iP202 (опционная

принадлежность)

KCA-iP102

(опционная

принадлежность)

Кабель USB 2.0

(принадлежность

iPod/iPhone)

Для DDX355

USB-устройство

(продается отдельно)

KCA-iP102

(опционная

принадлежность)

KCA-iP22F (опционная

принадлежность)

CA-U1EX (опционная

принадлежность)*

1

Разъем USB
Вход iPod/аудиовизуальный 2

(iPod/AV-IN2)

(Вход iPod/AV 2

переключаемый)

iPhone 5/iPod touch

(пятое поколение)/

iPod nano (седьмое

поколение)

(продается

отдельно)

iPod/iPhone (кроме iPhone

5)/iPod touch (пятое

поколение)/iPod nano

(седьмое поколение)

(продается отдельно)

Кабель USB 2.0 (принадлежность iPod/

iPhone)

*

1

  При необходимости используйте CA-U1EX для удлинения

кабеля. (Макс. 500 мА, 5 В)

R

 Подключение внешних устройств

1

  AV-OUT/Выход видеосигнала (Желтый)

2

  Вход с камеры заднего вида (Желтый)

3

  Вход аудио/видео (AV-IN1)*

2

4

  Вход iPod/аудиовизуальный (iPod/AV-IN2)*

2

5

  Вход NAVI I/F

6

  Вход антенны DAB*

3

7

  Выход предусилителя низкочастотного

динамика (монофонический выход)

•  Левый выход сабвуфера (Белый)

•  Правый выход сабвуфера (Красный)

8

  Задний предвыход

•  Левый аудиовыход (Белый)

•  Правый аудиовыход (Красный)

9

  Передний предвыход

•  Левый аудиовыход (Белый)

•  Правый аудиовыход (Красный)

p

  Аудиовыход (мини-разъем ø3,5)

Мини-разъем стереофонического типа без

сопротивления

*

2

  При подключении компонента для воспроизведения к

“AV-IN1”

 или

“AV-IN2”

 используйте аудио-/видеокабель

CA-C3AV (опционная принадлежность).

*

3

  Только для DDX4025DAB. Чтобы использовать цифровое радио,

подсоедините CX-DAB1 (опционная принадлежность).
