ПОДСОЕДИНЕНИЕ/УСТАНОВКА

ПОДСОЕДИНЕНИЕ/УСТАНОВКА

❏

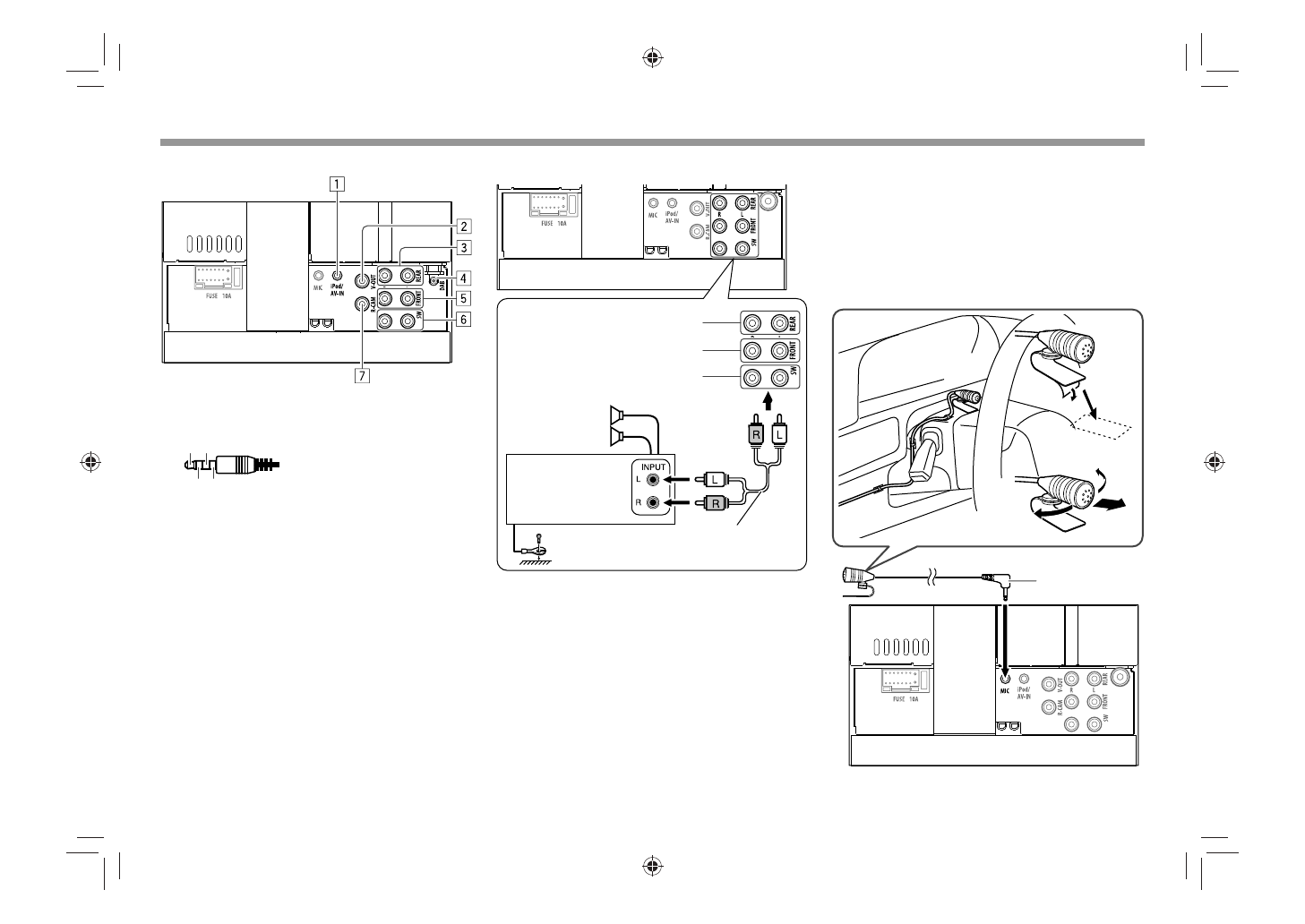

 Подключение внешних устройств

1

 Вход iPod/AV-IN

•  Подключайте 4-полюсный мини-штекер

следующего типа:

1

2 4

3

1

 Левый аудио

2

 Правый аудио

3

 Заземление

4

 Композитный видео

2

  Выход видеосигнала (Желтый)

3

 Задний предвыход*

1

•  Левый аудиовыход (Белый)
•  Правый аудиовыход (Красный)

4

  Вход антенны DAB*

2

5

 Передний предвыход*

1

•  Левый аудиовыход (Белый)
•  Правый аудиовыход (Красный)

6

 Предвыход сабвуфера*

1

•  Левый выход сабвуфера (Белый)
•  Правый выход сабвуфера (Красный)

7

  Вход с камеры заднего вида (Желтый)

*

1

  При подсоединении внешнего усилителя подсоедините

провод заземления к шасси автомобиля, в противном случае
устройство может повредиться.

*

2

  Только для KW-V235DBT.

 Подсоединение внешних усилителей для
3-полосной акустической системы

Предвыход высокочастотного динамика

Предвыход среднечастотного динамика

Предвыход низкочастотного динамика

Кабель RCA (не прилагается)

Динамик

*

*

  При подсоединении внешнего усилителя подсоединяйте его

провод заземления к шасси автомобиля.

❏

 Подсоединение микрофона для
Bluetooth

Подсоедините микрофон (

5

) к разъему MIC.

•  Чтобы установить микрофон, снимите липкую

ленту, зафиксируйте в позиции установки,
затем отрегулируйте направление микрофона
в сторону водителя. После установки закрепите
кабель микрофона к автомобилю с помощью
зажимов (продаются отдельно).

5
