64
См. стр. 66.
См. стр. 66.
Разъем USB (1,0 м): См. стр. 65.
*
1
Предохранитель
10 А
Подсоедините к жгуту проводки
лампы заднего хода автомобиля
при использовании опционной
камеры заднего вида.
Подсоедините к жгуту
проводки выключателя
обнаружения стояночного
тормоза автомобиля.
• Для обеспечения
максимальной
безопасности обязательно
подсоединяйте датчик
парковки.
К адаптеру дистанционного управления OE (не прилагается в комплекте
поставки), совместимому с вашим автомобилем.
• Если никаких соединений не выполняется, не давайте кабелю
выходить из-под щитка.
Фиолетовый с белой полосой
(Провод датчика заднего хода)
Светло-зеленый (Провод датчика парковки)
Голубой с желтой полосой (Провод рулевого пульта дистанционного управления)
Желтый (Провод аккумуляторной батареи)
Красный (Провод зажигания)
Красный (A7)
Желтый (A4)
*
1
Только для KW-V330BT.
*
2
Только для KW-V235DBT.
*
3
Для KW-V230BT/KW-V330BT. Внешний вид разъема антенны отличается от показанного на рисунке.
*
4
Для подключения 3-полосной акустической системы см. также стр. 66.
Соединитель A
Соединитель B
Подключите антенный кабель к
разъему антенны.*
3
3
1
Контакт
Цвет и функции соединителя A и B
A4
Желтый цвет
Батарея
A5
Синий/Белый
Регулировка мощности
(12 В
350 мА)
A6
Оранжевый/Белый
Затемнение
A7
Красный цвет
Зажигание (ACC)
A8
Черный
Подсоединение заземления
B1/B2
Фиолетовый
ª
/
Фиолетовый/Черный
·
Правый динамик (задний/
высокочастотный)*
4
B3/B4 Серый
ª
/ Серый/Черный
·
Правый динамик (передний/
среднечастотный)*
4
B5/B6 Белый
ª
/ Белый/Черный
·
Левый динамик (передний/
среднечастотный)*
4
B7/B8
Зеленый
ª
/ Зеленый/
Черный
·
Левый динамик (задний/
высокочастотный)*
4
Красный цвет
(Провод зажигания)
Устройство
Желтый цвет
(Провод
аккумуляторной
батареи)
Автомобиль
Красный (A7)
Желтый (A4)

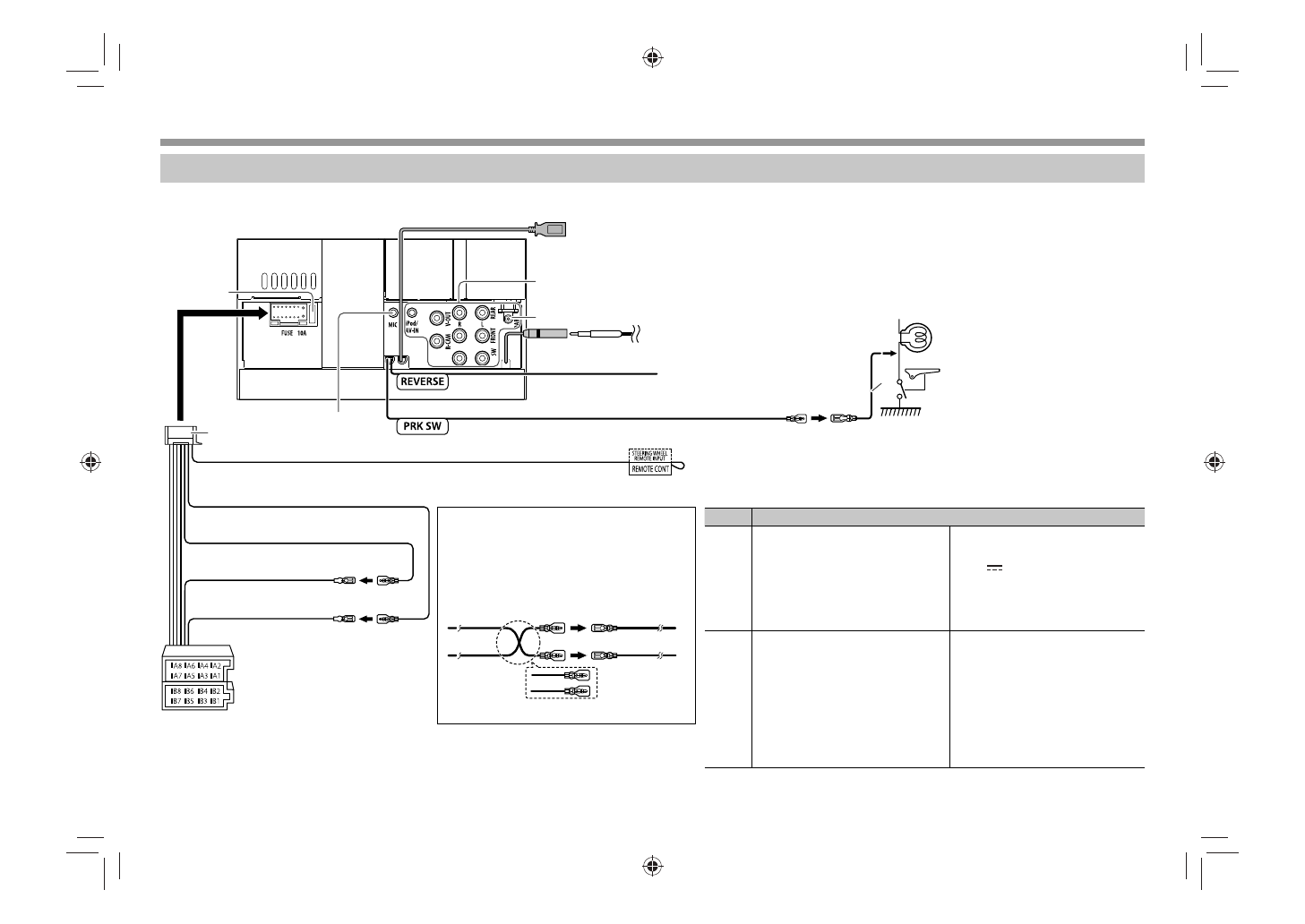

Проводка по умолчанию
Подсоединение соединителей ISO
Вам может потребоваться
модифицировать проводку
прилагаемого жгута проводки, как это
показано на рисунке ниже.
ПОДСОЕДИНЕНИЕ/УСТАНОВКА
ПОДСОЕДИНЕНИЕ/УСТАНОВКА
Подсоединение
❏
Подсоединение проводов к контактным разъемам
*
2
