26

Data Size:

B6L (182 mm x 128 mm)

Book Size:

B6L (182 mm x 128 mm)

STEERING

WHEEL

REMOTE

При подсоединении внешнего усилителя подсоедините его провод
заземления к корпусу автомобиля, чтобы предотвратить повреждение
устройства.

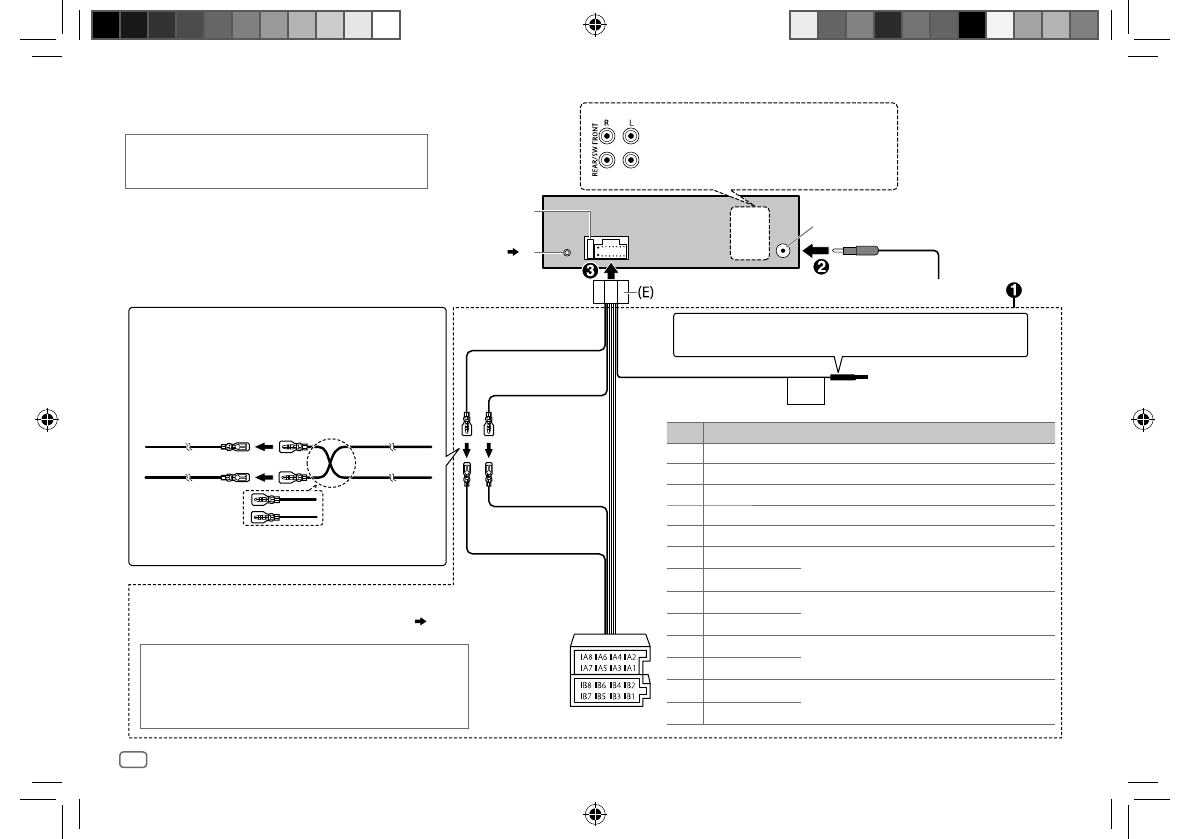

Подключение проводов

(для

KD-X330BT

)

Предохранитель (10 A)

Разъем для антенны

Лампа синяя/жёлтая

(Провод дистанционного
управления с руля)

К адаптеру дистанционного
управления с руля

Жёлтый (A4)

Kрасный
(Kабель зажигания)

Kрасный (A7)

Жёлтый (Kабель батареи)

Контакт

Цвет и функция

A4

Жёлтый

: Аккумулятор

A5

Синий/белый

: Управление питанием

A6

Оранжевый/белый

:  Переключатель управления освещением автомобиля

A7

Kрасный

: Зажигание (АCC)

A8

Чёрный

:  Заземляющее соединение (земля)

B1

Фиолетовый

]

:  Задний динамик (правый)
  Для 3-полосного кроссовера: Высокочастотный динамик (правый)

B2

Фиолетовый/чёрный

[

B3

Cерый

]

:  Передний динамик (правый)
  Для 3-полосного кроссовера: Среднечастотный динамик (правый)

B4

Серый/чёрный

[

B5

Белый

]

:  Передний динамик (левый)
  Для 3-полосного кроссовера: Среднечастотный динамик (левый)

B6

Белый/чёрный

[

B7

Зелёный

]

:  Задний динамик (левый)

 *

  Для 3-полосного кроссовера: Высокочастотный динамик (левый)

B8

Зелёный/чёрный

[

Подключение разъемов ISO на некоторых
автомобилях VW/Audi или Opel (Vauxhall)

Возможно, потребуется изменить схему соединений для
прилагаемого жгута проводов, как показано на рисунке.

Устройство

Автомобиль

A7 (Красный)

Kабель зажигания
(Kрасный)

A4 (Жёлтый)

Схема соединений по умолчанию

Kабель батареи
(Жёлтый)

Если соединение не выполняется, не вытаскивайте

кабель из наконечника.

*  Вы также можете подсоединить низкочастотный динамик напрямую без

внешнего усилителя низкочастотного динамика. Для настройки,

16

.

Разъемы ISO

Если в автомобиле отсутствует разъем ISO

Рекомендуется устанавливать устройство с использованием имеющегося
в продаже жгута проводов, специально предназначенного для вашего
автомобиля, и, в целях вашей безопасности, поручить эту работу
профессионалам. Обратитесь к поставщику автомобильных аудиосистем.

Входной разъем микрофона

(  9)

Выходные разъемы передних/ задних динамиков/
низкочастотного динамика
Для 3-полосного кроссовера: Выход на среднечастотный/
низкочастотный динамик
