Входной разъем

микрофона

( 9)

Прочно подсоедините

провод заземления
усилителя к корпусу
автомобиля, чтобы
предотвратить
повреждение устройства.

Вы также можете

подсоединить
низкочастотный динамик
напрямую с помощью
данного провода, без
внешнего усилителя
низкочастотного динамика.
Для настройки,

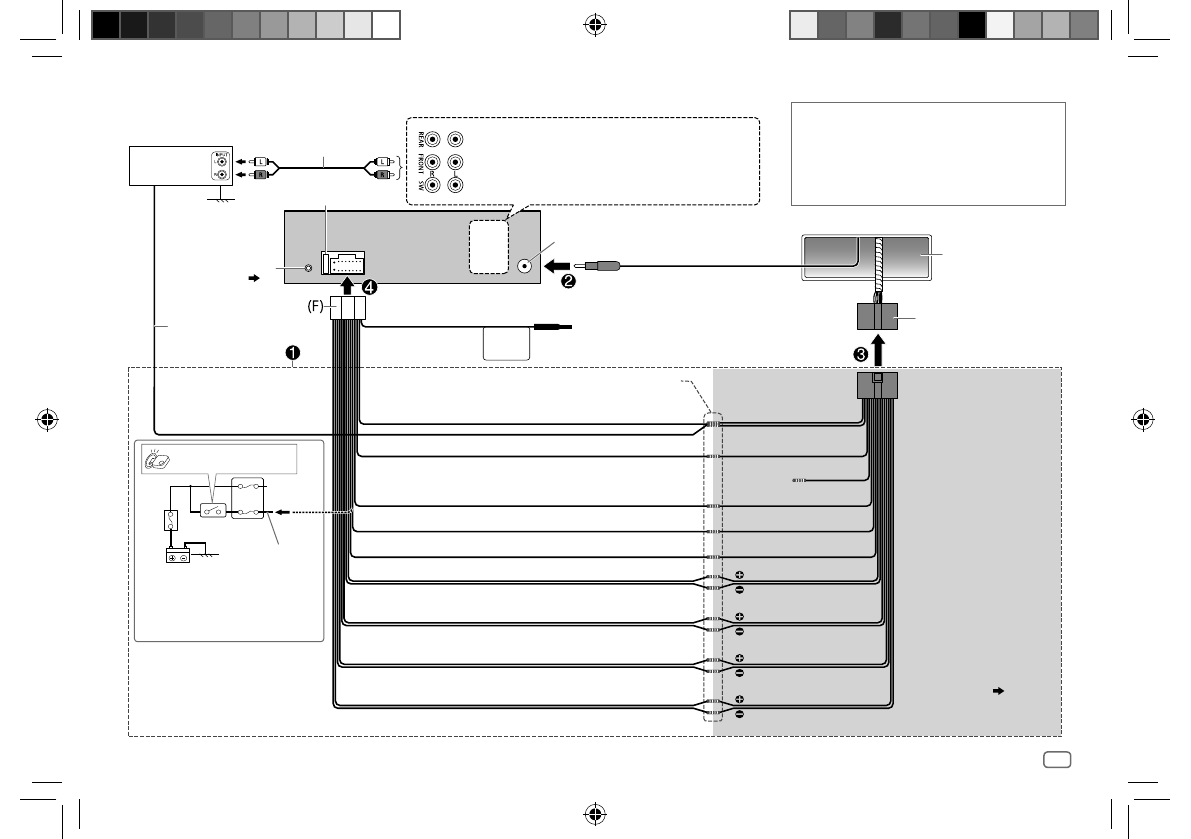

Подключение проводов

(для

KD-X33MBT

)

Автомобильный блок плавких

предохранителей

Замок зажигания

Синий/белый: К усилителю

Синий: К антенне с
электроприводом

Выполните подключение, если в
электропроводке транспортного средства
нет провода зажигания на 12 В.

Отделите красный провод

Кабель сигнала (не входит в
комплект поставки)

Дистанционный провод
(не входит в комплект поставки)

Предохранитель (10 A)

Разъем для антенны

Заводской жгут проводов
(транспортное средство)

Приборная панель
транспортного средства

Чёрный: Заземление

Белый: Передний динамик/Для 3-полосного кроссовера: Среднечастотный динамик (левый)

Белый/чёрный

Cерый: Передний динамик/Для 3-полосного кроссовера: Среднечастотный динамик (правый)

Серый/чёрный

Зелёный: Задний динамик

/Для 3-полосного кроссовера: Высокочастотный динамик (левый)

Зелёный/чёрный

Фиолетовый: Задний динамик/Для 3-полосного кроссовера: Высокочастотный динамик (правый)

Фиолетовый/чёрный

Соедините провода одного цвета вместе.

Kрасный: Зажигание 12 В

Оранжевый/белый: Подсветка

Синий/белый: Дистанционный (макс. 200 мА)

Лампа синяя/жёлтая

К адаптеру дистанционного
управления с руля

JVC-усилитель

Особый жгут проводов
(приобретается отдельно)

Рекомендуемое подключение

ВАЖНО

Рекомендуется устанавливать устройство с использованием
имеющегося в продаже жгута проводов, специально
предназначенного для вашего автомобиля, и, в целях
вашей безопасности, поручить эту работу профессионалам.
Обратитесь к поставщику автомобильных аудиосистем.

(Не

используется)

Коричневый

Жёлтый: Аккумулятор 12 В

Выходные разъемы для задних/ передних/ низкочастотного
динамиков
Для 3-полосного кроссовера: Выход на высокочастотные/
среднечастотные/низкочастотные динамики
