12

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

 Предупреждение

•

Устройство можно использовать только с источником питания 12 В постоянного тока с
отрицательным заземлением.

•  Отключите отрицательную клемму аккумулятора перед подключением проводов и

монтажом.

•  Не подключайте провод аккумулятора (желтый) и провод высокого напряжения (красный)

к корпусу автомобиля или проводу заземления (чëрный), чтобы не допустить короткое
замыкание.

•  Изолируйте свободные провода виниловой лентой, чтобы не допустить короткое замыкание.
•  После установки обязательно заземлите данное устройство на шасси автомобиля.

 Внимание

•  В целях безопасности работа по подключению проводов и монтажу должна

выполняться специалистами. Обратитесь к поставщику автомобильных аудиосистем.

•  Данное устройство подлежит установке в консоль автомобиля. Не прикасайтесь

к металлическим деталям устройства в процессе и на протяжении некоторого
времени после завершения эксплуатации устройства. Температура металлических
деталей, таких как радиатор охлаждения и кожух, существенно повышается.

•  Не подключайте провода динамика

·

 к корпусу автомобиля, проводу заземления

(чëрный) или параллельно.

•  Подключите динамики с максимальной мощностью более 50 Вт. Если максимальная

мощность динамиков менее 50 Вт, измените значение параметра

[AMP GAIN]

,

чтобы не повредить динамики.

(

➜

8)

•

Установите устройство под углом 30º или меньше.

•  Если в электропроводке транспортного средства нет клеммы зажигания,

подключите провод высокого напряжения (красный) к клемме на блоке плавких
предохранителей, которая обеспечивает питание с напряжением 12 В постоянного
тока и которая включается и выключается ключом зажигания.

•  После установки устройства, убедитесь в том, что все осветительные и электронные

приборы вашего автомобиля работают в прежнем режиме.

•  Если предохранитель сгорел, первым делом убедитесь в том, что кабели не касаются

корпуса автомобиля, после чего замените предохранитель на аналогичный новый.

Стандартная процедура
1

Извлеките ключ из замка зажигания, затем отсоедините
клемму

·

 автомобильного аккумулятора.

2

Правильно подключите провода.

  См. раздел “Подключение проводов”.

(

➜

13)

3

Установите устройство в автомобиле.

  См. раздел “Установка устройства (установка в

приборную панель)”.

4

Подключите клемму

·

 автомобильного аккумулятора.

5

Выполните сброс устройства.

(

➜

3)

Подключите
необходимые провода.

(

➜

13)

Порядок извлечения
устройства

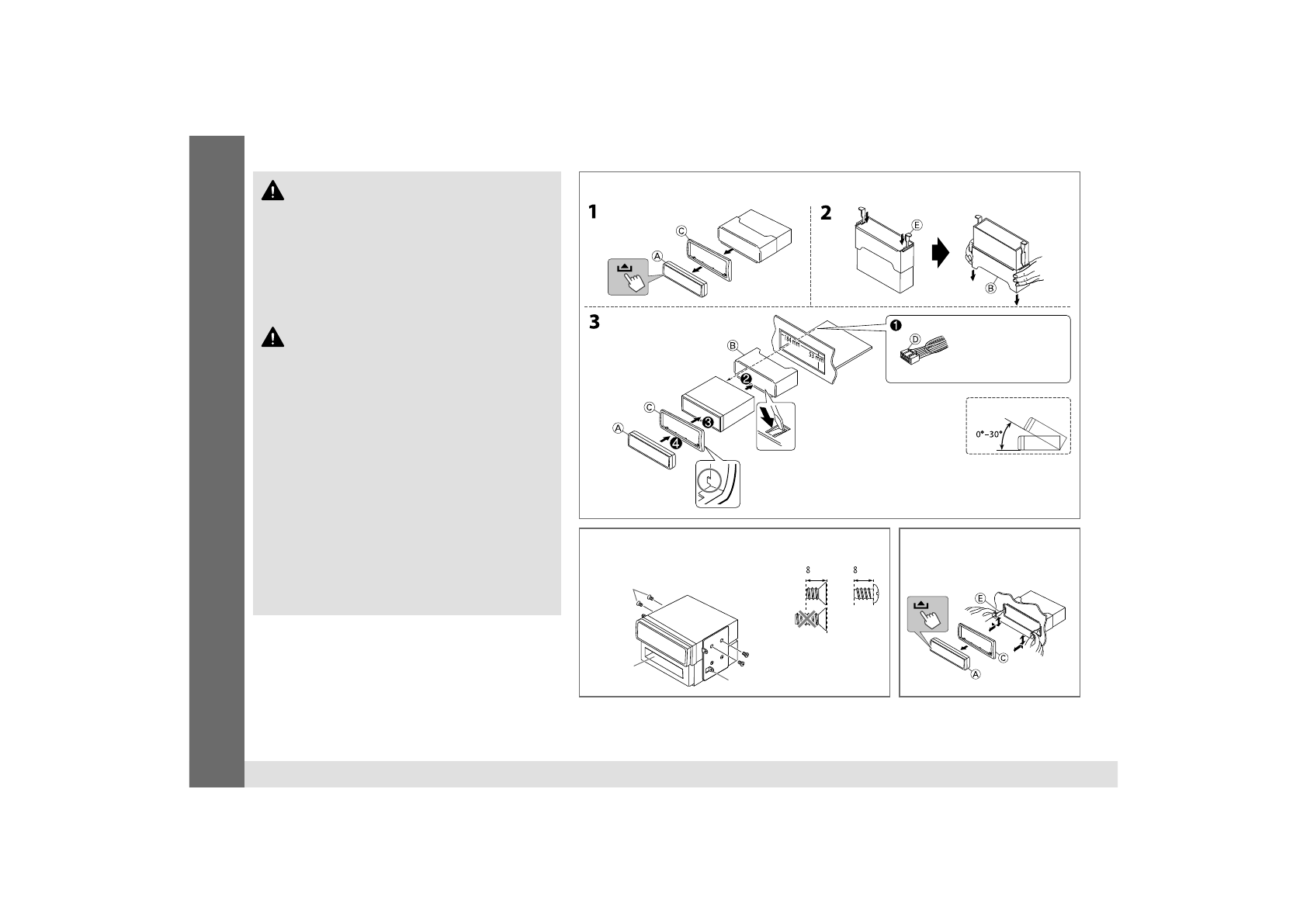

Установка устройства (установка в приборную панель)

При установке без посадочного корпуса

Скоба (не входит в комплект поставки)

Отогните соответствующие
фиксаторы, предназначенные для
прочной установки корпуса.

Убедитесь, декоративная панель
направлена правильно.

Карман

Винты с плоской или полукруглой головкой
(не входит в комплект поставки)
M5 × 8 мм

мм

мм
