6

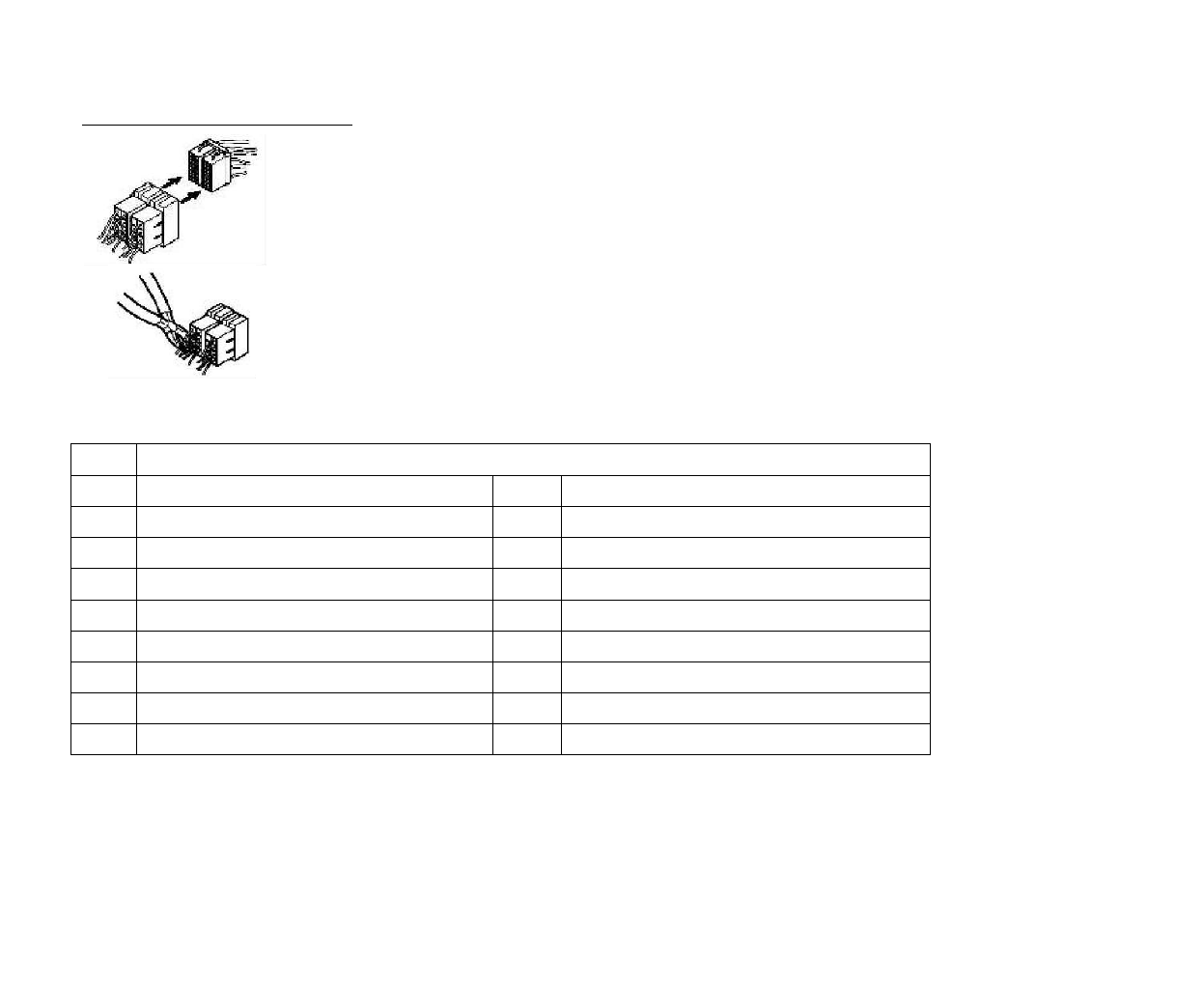

Using the ISO Connector
1. If your car is equipped with the ISO connector, then connect the ISO connectors as
illustrated.
2. For connections without the ISO connectors, check the wiring in the vehicle
carefully before connecting, incorrect connection may cause serious damage to this
unit.
3. Cut the connector, connect the colored leads of the power cord to the car battery as
shown in the color code table below for speaker and power cable connections.
Function
Connector A
Connector B
4
Car
battery
memory
B+
(Yellow)
1
Rear Right (+)---Violet
5
Power antenna (Blue)
2
Rear Right (-)---Violet/Black Stripe
7
Ignition
key
12V
(+)
(Red)
3
Front Right(+)---Grey
8
Ground lead (Black)
4
Front Right (-)---Grey/Black Stripe
5
Front Left(+)---White
6
Front Left (-)---White/Black Stripe
7
Rear Left(+)---Green
8
Rear
Left(-)---Green/Black
Stripe
