Do not interchange the connection of the wiring!!!
For some car models you may need to modify wiring of the supplied power cord as illustrated (modified wiring), or
else the memory of the unit may be lost after you power off. Contact your authorized car dealer before installing this
unit.

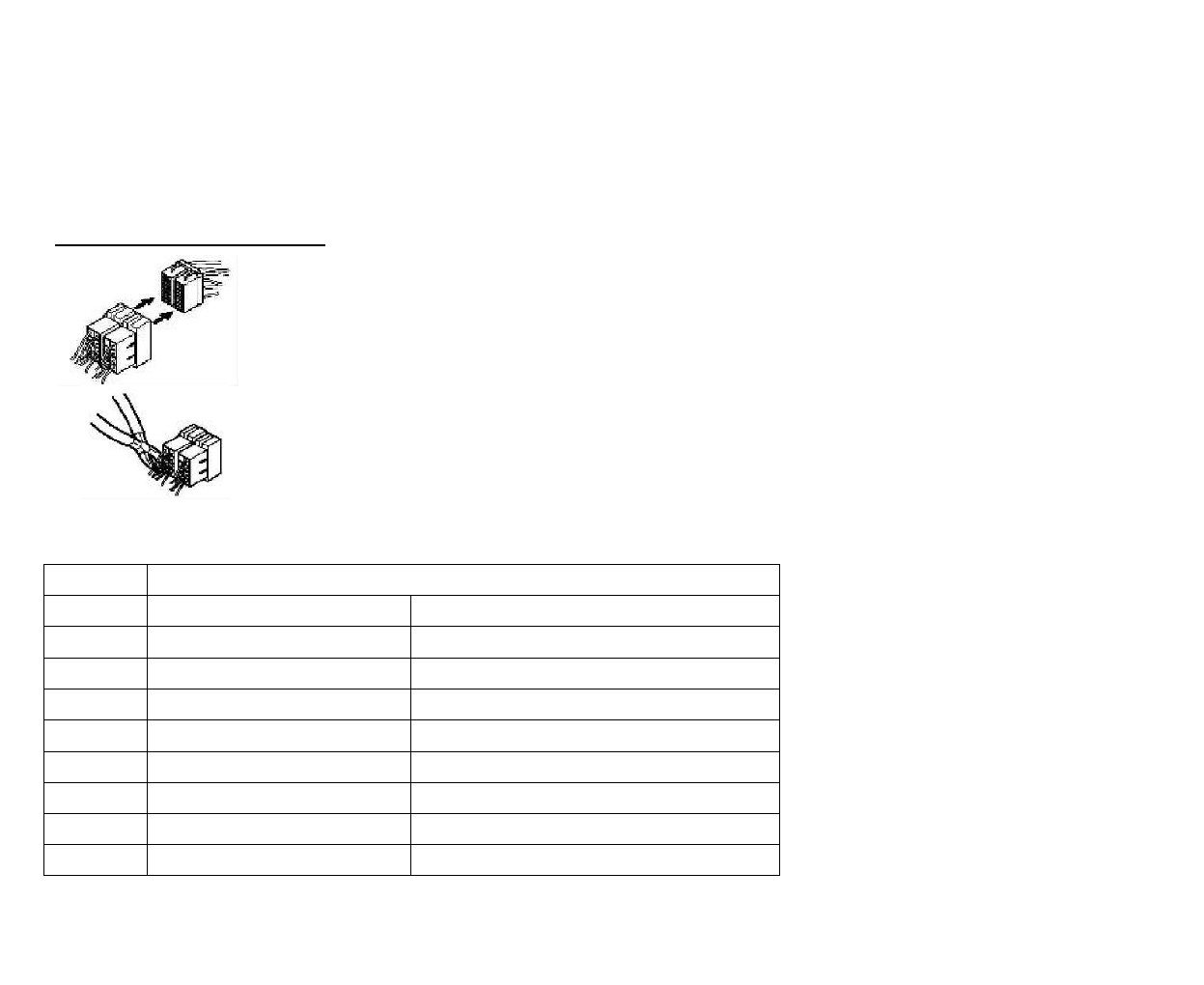

Using the ISO Connector
1. If your car is equipped with the ISO connector, then connect the ISO
connectors as illustrated.
2. For connections without the ISO connectors, check the wiring in the vehicle
carefully before connecting, incorrect connection may cause serious damage to
this unit.
Cut the connector, connect the colored leads of the power cord to the car battery
as shown in the colour code table below for speaker and power cable
connections.
Location
FUNCTION
Connector A
Connector B
1
Rear Right(+)---Purple
2
Rear Right(-)---Purple/Black Stripe
3
Front Right(+)---Gray
4
Battery
12V
(+)/yellow Front
Right(-)---Gray/Black
Stripe
5
Auto
Antenna/blue
Front Left(+)---White
6
Front Left((-)---White/Black Stripe
7
ACC+/red
Rear Left(+)---Green
8
Ground/black
Rear Left(-)---Green/Black Stripe
