Установка/Подключение

Подключение

Номер

Функция

Разъём A

Разъём B

Задний правый(+)---Фиолетовый

Задний правый(-)---Фиолетовый/чёрный

Передний правый(+)---Серый

Батарея 12V (+)/жёлтый

Передний правый(-)---Серый/чёрный

Питание антенны/синий

Передний левый(+)---Белый

Передний левый(-)---Белый/чёрный

Зажигание/красный

Задний левый(+)---Зелёный

Земля/чёрный

Задний левый(-)---Зелёный/чёрный

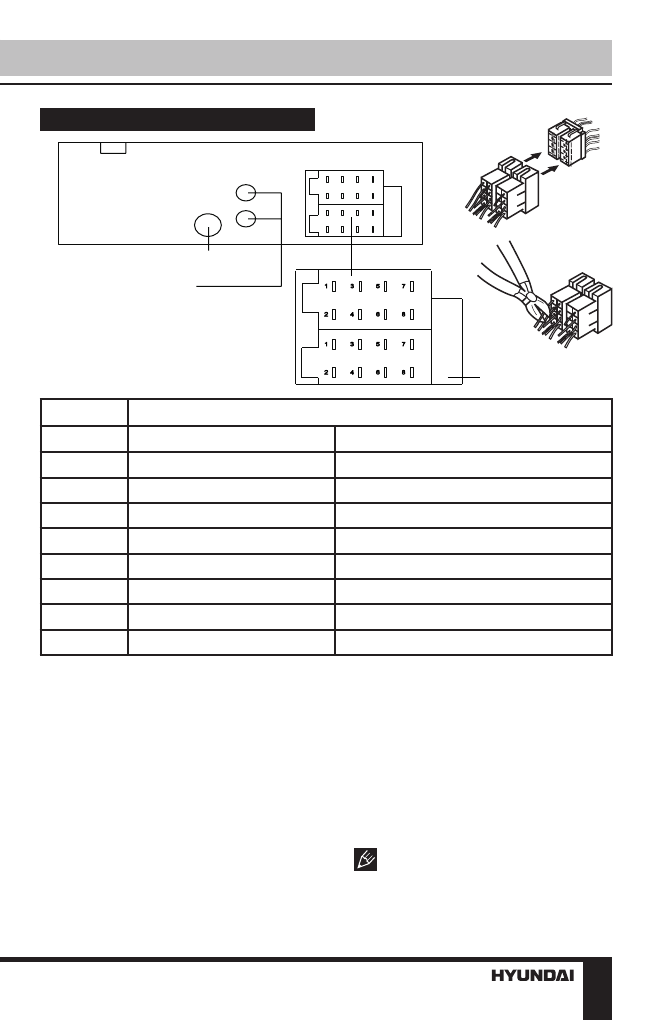

Схема электрических
соединений

• Независимо от размера динами-

ков следует использовать динамики
с сопротивлением 4 Ом.

• Не допускайте короткого за-

мыкания проводов динамиков на
корпус головного устройства или
автомобиля.

Использование разъема ISO

1. Если в Вашем автомобиле есть

разъем ISO, произведите подключе-
ние, как показано на рисунке.

2. Для подключений без разъ-

емов ISO внимательно проверьте
все провода перед подключением,
неправильное подключение может
привести к повреждениям изделия.
Обрежьте разъем, подключите
цветные головки разъема к шнуру
питания батареи в соответствии со
схемой подключения.

Провод питания антенны

предназначен для подачи питания
на антенну и для удаленного управ-
ления дополнительным усилителем.

Вход для антенны

Линейный

аудиовыход

Лев. = Белый

Прав. = Красн.

Предохранитель (5А)
