Установка/Подключение

17

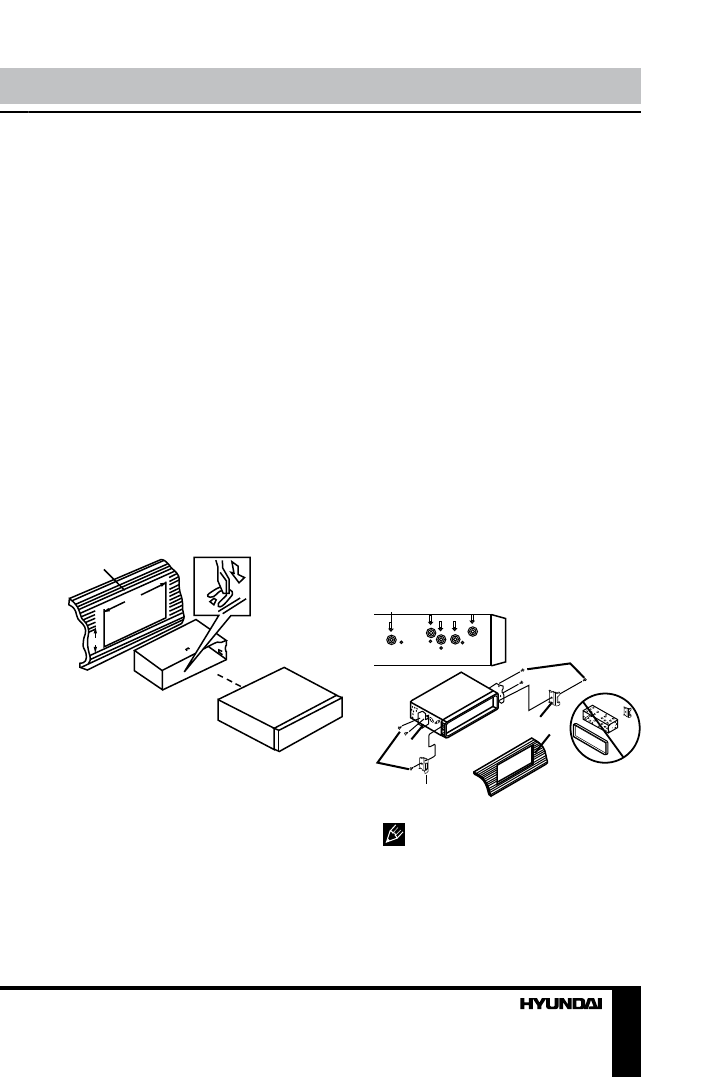

Установка в приборную

панель (Метод А)

1.  Установите монтажный кожух

в приборную панель автомоби-
ля, убедитесь, что он установ-
лен правильной стороной и нет
препятствий (провода, элементы
приборной панели) для установки
магнитолы.

2.  После установки монтаж-

ного кожуха в приборную панель
отогните на нем металлические
язычки, соответствующие толщине
приборной панели. Это позволит
закрепить кожух на месте.

3.  Подключите необходимые

провода и разъемы. Убедитесь в
правильности подключения.

4.  Установите магнитолу в

монтажный кожух до фиксации
боковых защелок.

2

1

182

53

1. Приборная панель
2. Металлический язычок мон-

тажного кожуха

Установка декоративной

рамки

Для установки декоративной рам-

ки прижмите ее к корпусу устрой-
ства и нажмите, чтобы вставить на
место. Это необходимо сделать до

установки передней панели, иначе
вы не сможете установить декора-
тивную рамку на место.

Установка в приборную

панель (Метод Б)

В данном случае установки ис-

пользуются отверстия для винтов
на боковых сторонах устройства.
Закрепите устройство с помощью
штатных кронштейнов крепления
радиоприемника.

1. Выберите такое положение, в

котором отверстия для винтов на
кронштейне (3) будут совмещены с
отверстиями для винтов на корпусе
устройства и вкрутите по два винта
(2) с каждой стороны.

2. Винт.
3. Монтажный кронштейн штат-

ного радиоприемника.

4. Приборная панель или консоль

автомобиля.

5. Защелка (снимите эту деталь).

2

2

5

5

4

3

  При установке по методу Б

монтажный кожух и внешняя деко-
ративная рамка не используются.

Снятие устройства

а – Декоративная рамка
б – Направление снятия рамки
