24
25
Установка/Подключение
Установка/подключение
Подключение

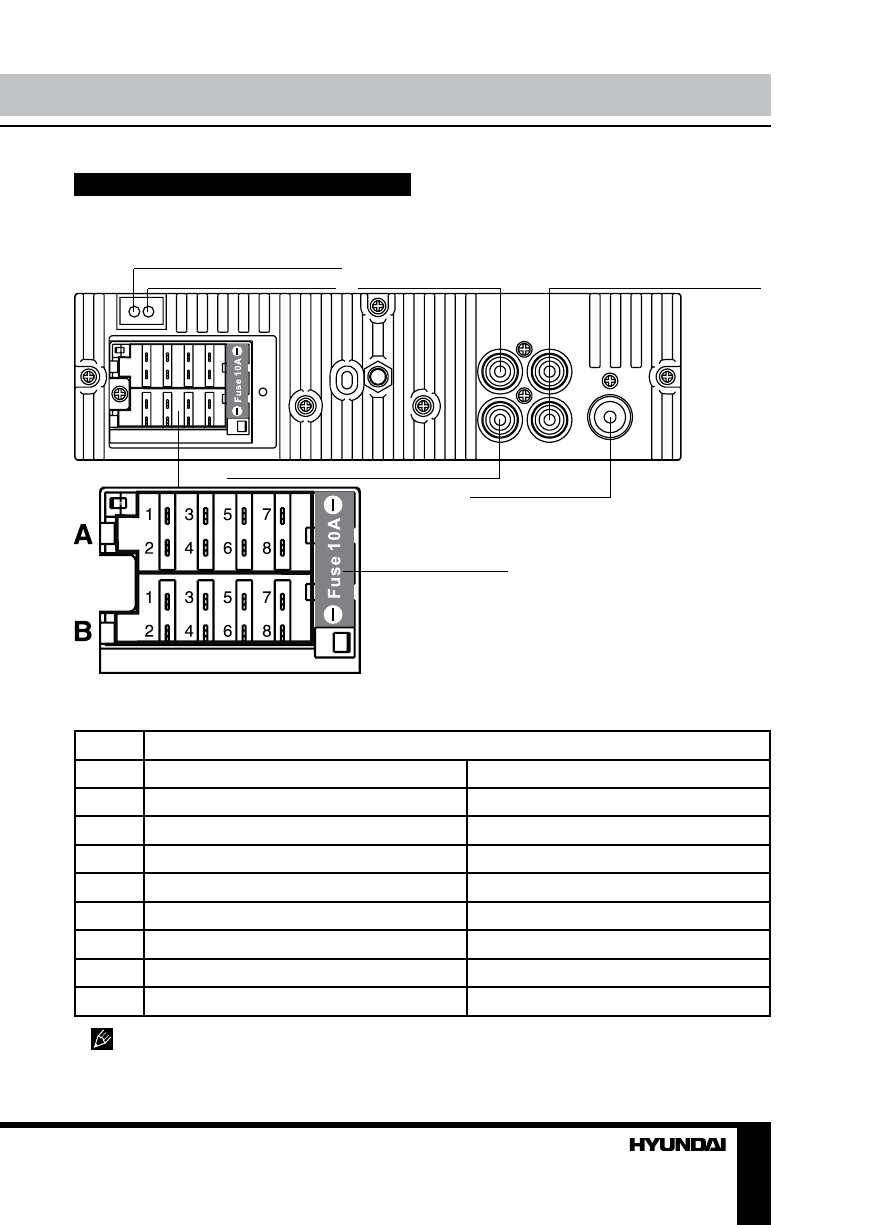

Схема электрических соединений
Провод заднего хода (розовый)
Линейный выход RCA
(красн.=правый; белый=левый)
Видеовыход (желтый)
Вход для камеры заднего вида (желтый)
Предохранитель 10 A
Разъем для антенны
ISO-коннектор
Парковочный (фиолетовый)
Таблица проводов ISO-коннектора
Номер
Функция
Разъем A
Разъем B
1
Тыловой правый(+) - Синий
-
2
Тыловой правый(-) - Синий/Белый
-
3
Фронтальный правый(+) - Серый
-
4
Фронтальн. правый(-) - Серый/Белый
Питание 12 В (+)/желтый
5
Фронтальный левый(+) - Зеленый
Питание антенны/усилит - оранжев.
6
Фронт. левый((-) - Зеленый/Черный
-
7
Тыловой левый(+) - Коричневый
Зажигание/красный
8
Тыловой левый(-) - Коричневый/Черный Заземление/черный
Провод питания антенны предназначен для подачи питания на антенну и для удален-
ного управления дополнительным усилителем.
