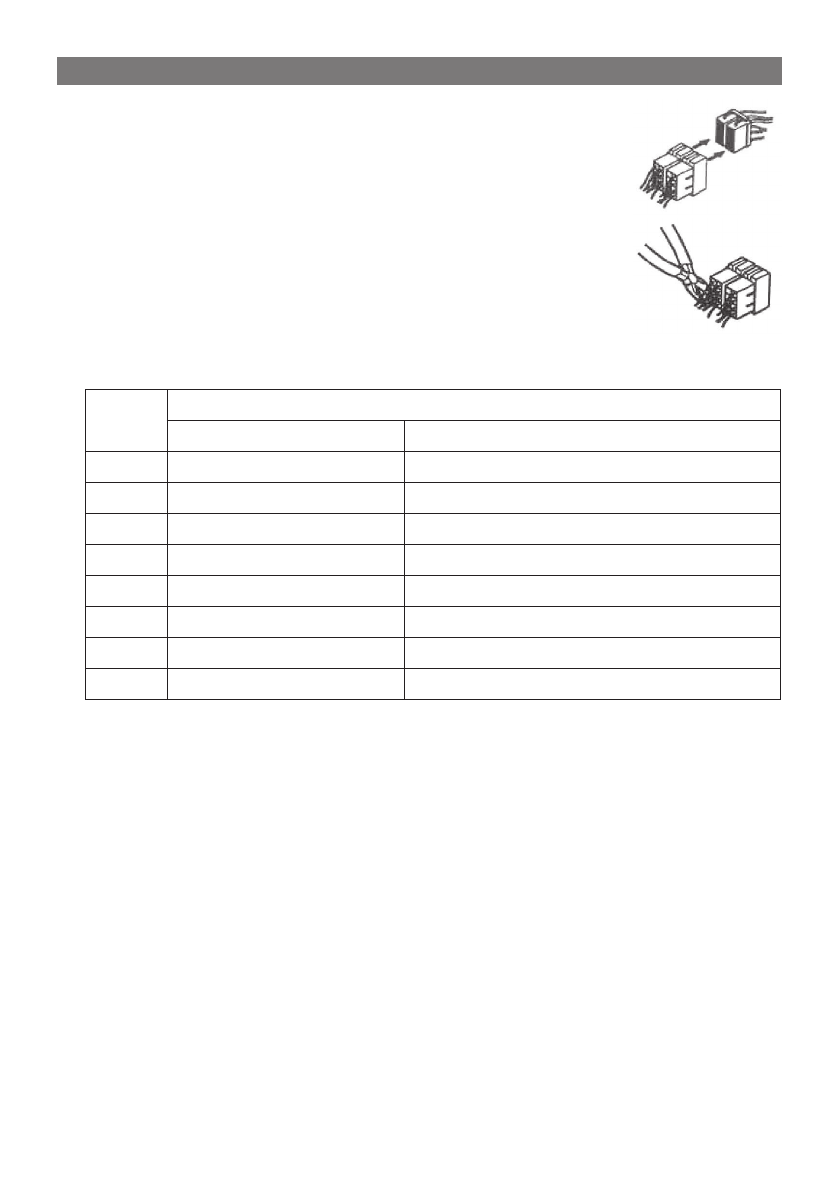

Using the ISO Connector

1.  If  you  car  equipped  with  ISO  connector,  then  connect

the ISO connectors as illustrated.

2. For connections without the ISO connectors, check the

wiring  in  the  vehicle  carefully  before  connecting,  in

-

correct  connection  may  cause  serious  damage  to  this

unit.

  Cut  the  connector,  connect  the  colored  leads  of  the

power cord to the car battery, us shown in color code

table  below  for  speaker  and  power  cable  connec

-

tions.

LOCATION

FUNCTION

Connector A

Connector B

1

Rear Right(+) --- Purple

Rear Right(-) --- Purple/Black Stripe

Front Right(+) --- gray

ACC(+)/red

Front Right(-) --- gray/Black Stripe

5

Auto Antenna/blue

Front Left(+) --- White

6

Front Left(-) --- White/Black Stripe

7

Battery 12V(+)/yellow

Rear Left(+) --- green

8

ground/black

Rear Left(-) --- green/Black Stripe

ELECTRICAL COnnECTIOnS
