46

VX401E/VZ401E

5. Установка основного устройства

Устройство предназначено для фиксированной
установки на приборную панель.
1. При установке основного устройства

в автомобилях NISSAN используйте детали,
прикрепленные к устройству, и следуйте
инструкциям на рис. 6. При установке основного
устройства в автомобилях TOYOTA используйте
детали, прикрепленные к автомобилю, и следуйте
инструкциям на рис. 7.

2.  Проложите проводку, как указано в разделе 7.
3.  Соберите и закрепите устройство на приборной

панели. Установите переднюю панель
и центральную панель.

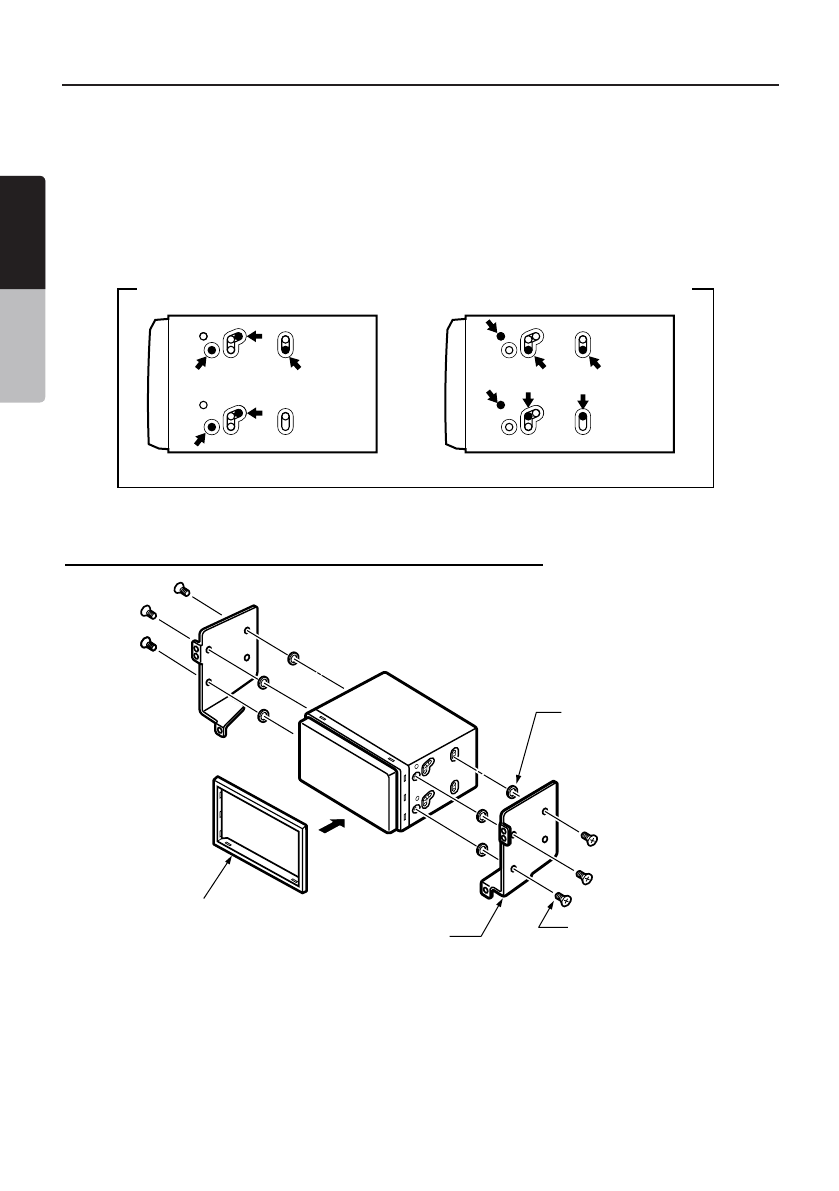

Установка основного устройства в автомобилях NISSAN

Примечание.

*1:  Расположите лицевую панель широким краем вниз.

Вставьте край в канавку главного устройства.

Рисунок 5

Для автомобилей NISSAN

Отверстия для установочных винтов (вид основного устройства сбоку)

Для автомобилей TOYOTA

Рисунок 6

6 x шайба (толщина 1 мм)

6 x винты с потайной
головкой (M5x8)
(прикреплены к основному
устройству)

Рамка (*1)

Установочный кронштейн
(1 пара для установки слева и справа)

Основное

    устройство
