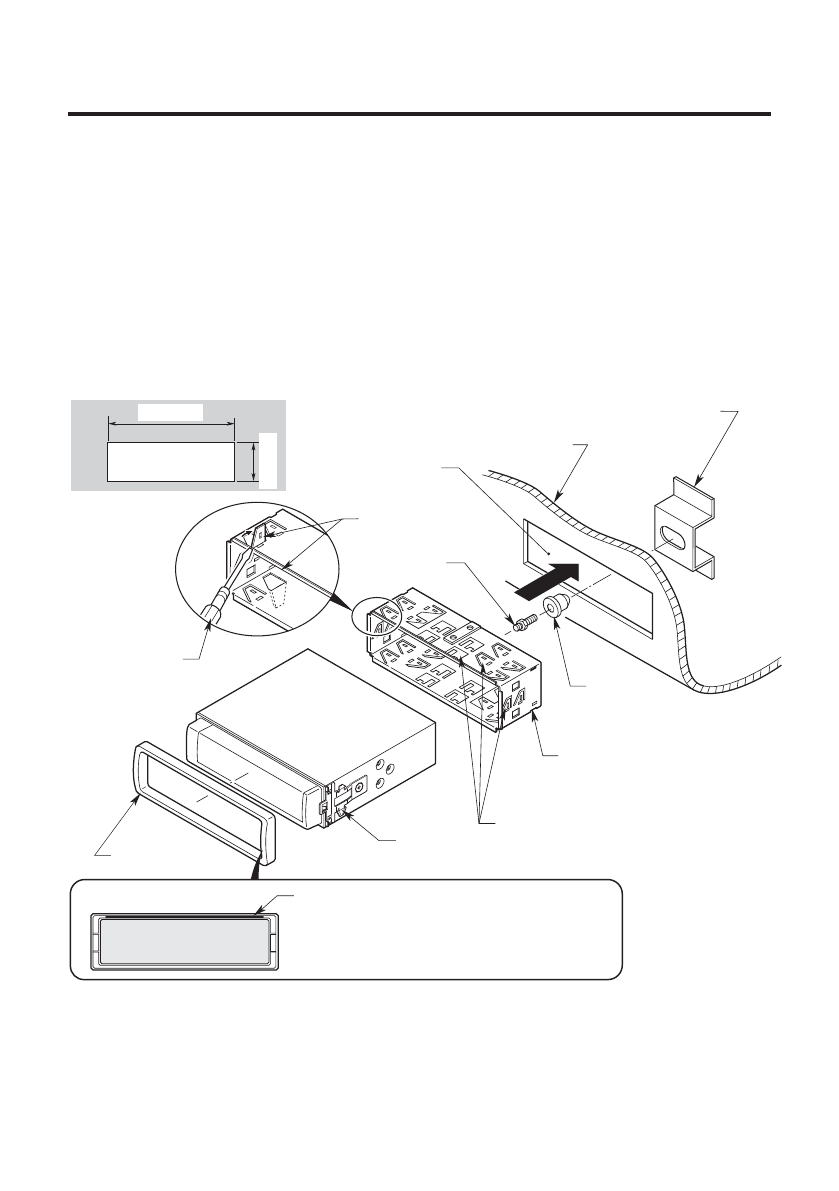

• Размеры отверстия консоли
Отверстие
Основной блок
182 mm
53 mm
Отвертка
Фиксаторы
Отверстие
Заднее крепежное отверстие
(в корпусе автомобиля)
Приборная панель
Резиновая
втулка
Универсальный
установочный кронштейн
Фиксаторы
Двойная пружина
Внешний щиток
Примечание:
Специальный
винт
Установите внешний щиток таким образом,
чтобы его металлическая часть своей
обратной стороной наделась на переднюю
кромку основного блока.
