Clarion VRX578RUSB - Инструкция по эксплуатации - Страница 62

Инструкция

RUS

62

11-4 Установка головного устройства (фикси-
рованная)

(TOYOTA, NISSAN и другие автомобили со стандартными штатными местами ISO/DIN)

Данное головное устройство предназначено для фиксированного крепления в штатном
месте автомобиля.

Если автомобиль укомплектован предустановленной аудиосистемой, устанавливайте го-
ловное устройство при помощи винтов и скоб, обозначенных на схеме звездочкой.

В случае если в автомобиле отсутствует аудиосистема, производить установку следует
согласно следующим рекомендациям:

(1) Удалите заглушки, закрывающие штатные места при помощи отвертки.

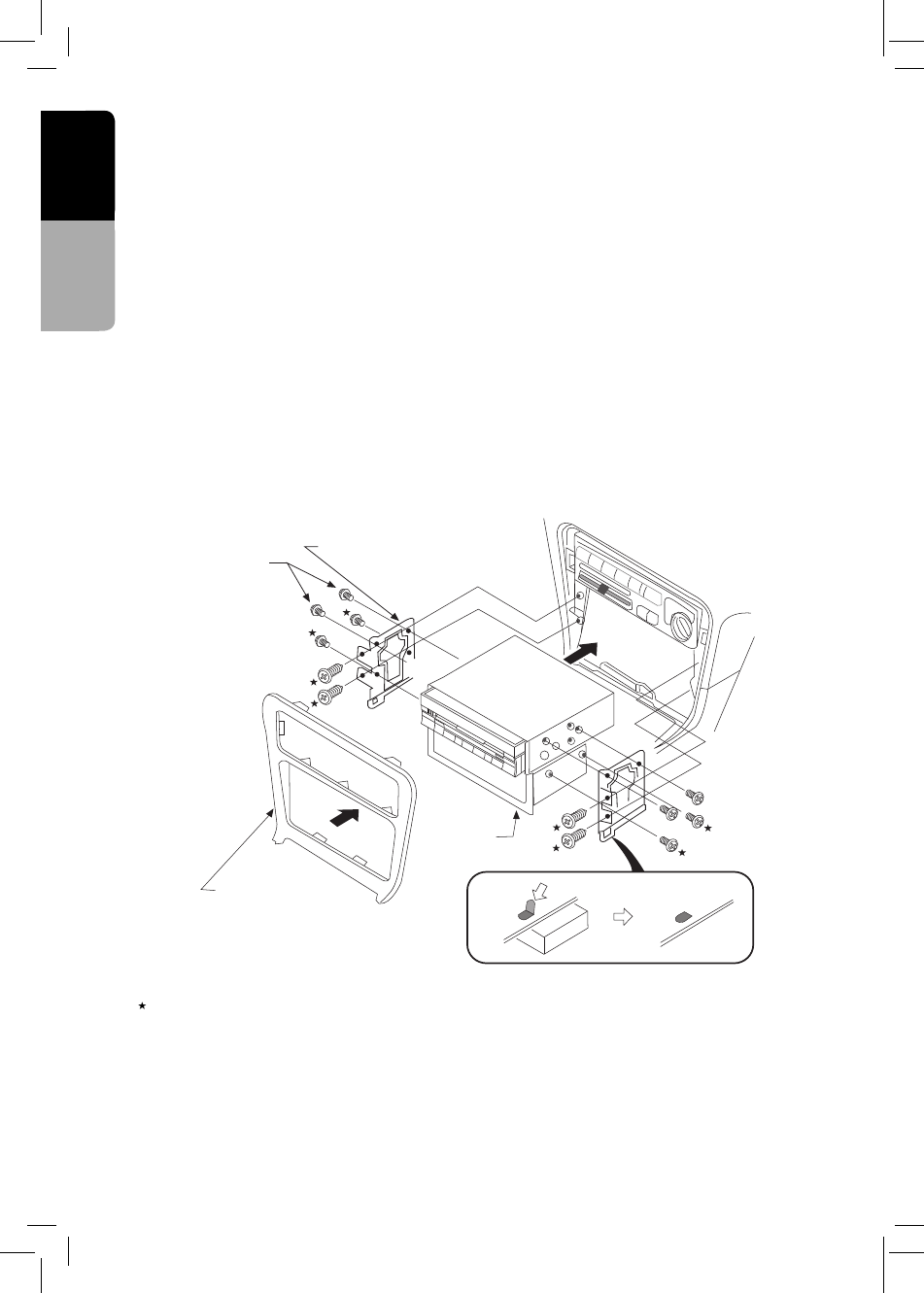

(2) Закрепите монтажные кронштейны на шасси, как показано на рисунке ниже. Отвер-

стия в скобах сделаны для автомобилей TAYOTA и NISSAN. Для других моделей придется
сверлить новые отверстия.

(3) Соедините кабели как показано на рисунке в разделе 11-6.

(4) Закрепите устройство в приборной панели, а затем соберите ее.

* : Винты с данной маркировкой наличествуют в комплекте поставки устройства

   : Детали и винты с этой маркировкой уже использованы для инсталляции штатного ради-

оприемника или включены в комплект его поставки.

Примечание 1 : В некоторых случаях центральная панель может потребовать от инсталля-

тора модификаций.

Примечание 2 : Если крюк фиксатора при установке упирается в головное устройство, его

следует подогнуть.

4 шестигранных
винта (M5 x 8)

Кожух

Монтажный кронштейн
(1 пара для крепления слева и справа)

Головное

устройство

Примечание  2

(Примечание 1)

Лицевая панель
