  РУКОВОДСТВО ПО УСТАНОВКЕ /

ПОДСОЕДИНЕНИЮ ПРОВОДКИ

1) Перед началом работы

1.   Данный аппарат предназначен исключительно

для использования в автомобилях с

напряжением питания 12 В с отрицательным

заземлением.

2.  Внимательно прочтите данные инструкции.

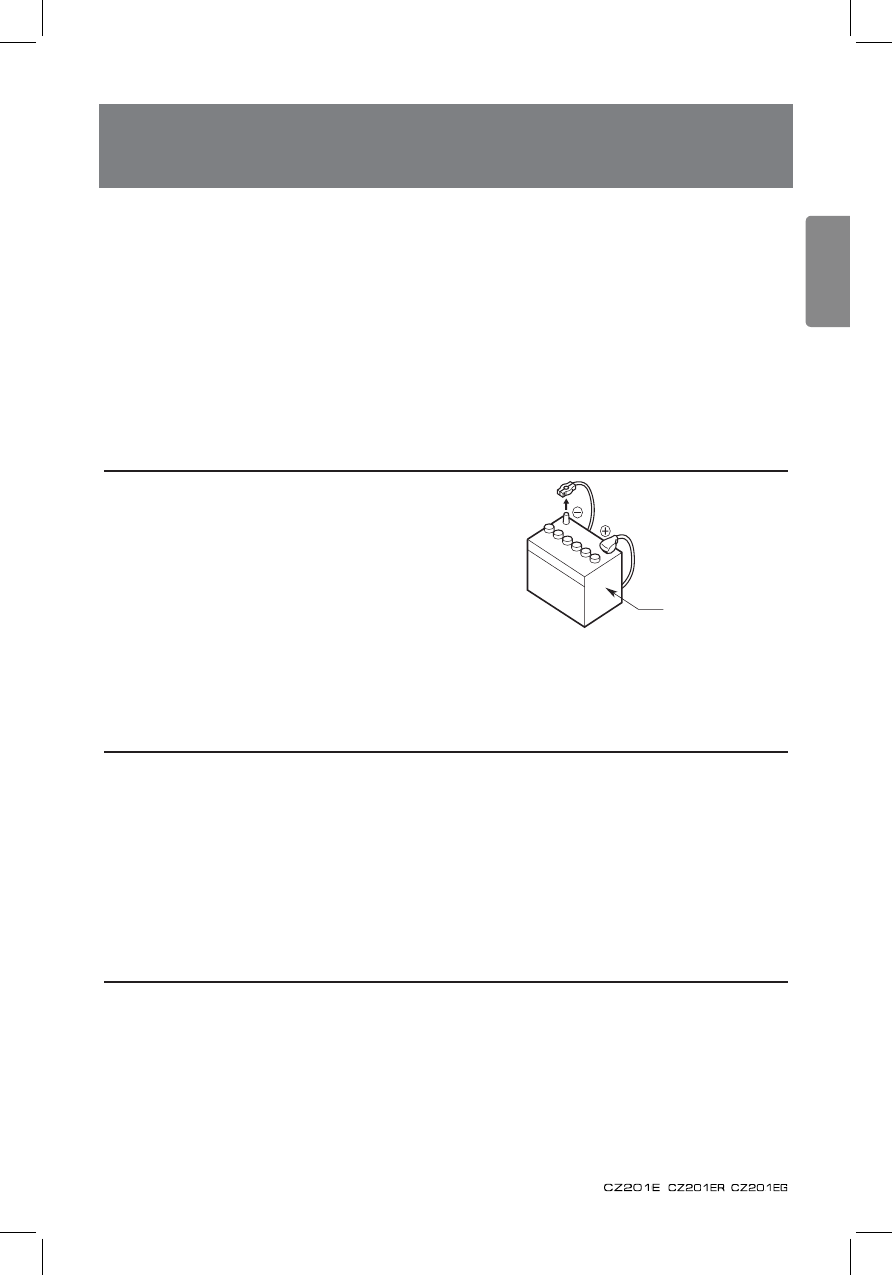

3.   Обязательно отсоедините “разъем”

аккумулятора перед началом работы. Это

необходимо для предотвращения короткого

замыкания цепей во время установки. (Рисунок

1)

2) Содержимое комплекта

3) Общие меры предосторожности

1.   Не открывайте корпус. Внутри нет

деталей, предназначенных для

обслуживания пользователем. Если

что-либо попадет внутрь аппарата

во время установки, обратитесь

к дилеру или в авторизованный

сервисный центр

Clarion

.

2.   Для очистки корпуса используйте

мягкую сухую ткань. Ни в коем

случае не используйте жесткую

ткань, разбавитель, бензин

или спирт. В случае сильного

загрязнения нанесите немного

холодной или теплой воды на

мягкую ткань и аккуратно вытрите

грязь.

СОДЕРЖАНИЕ

1) Перед началом работы

 ........................................................ 22

2) Содержимое комплекта

 ...................................................... 22

3) Общие меры предосторожности

 ........................................ 22

4) меры предосторожности при установке

 ........................... 23

5) установка основного блока

 ................................................ 23

6) Снятие основного блока

 ..................................................... 25

7) Провода и соединения

 ........................................................ 26

8) Подключение дополнительных принадлежностей

 ........... 27

Основной блок

 ................................... 1

Передняя панель

 ............................... 1

Окантовка

 .......................................... 1

монтажный кронштейн

 ..................... 1

Специальный винт (M4x42)

 ............... 1

Винты M5x6 мм

 .................................. 4

L-образный ключ

 ................................ 2

Резиновая крышка

 ............................. 1

Соединительный разъем

 .................. 1

футляр для съемной панели

управления

 ......................................... 1

Руководство пользователя

 ............... 1

Гарантийный талон

 ............................ 1

Специальный винт (для блокировки

передней панели)

 .............................. 1

А к к у м у л я т о р

автомобиля

Рисунок 1
