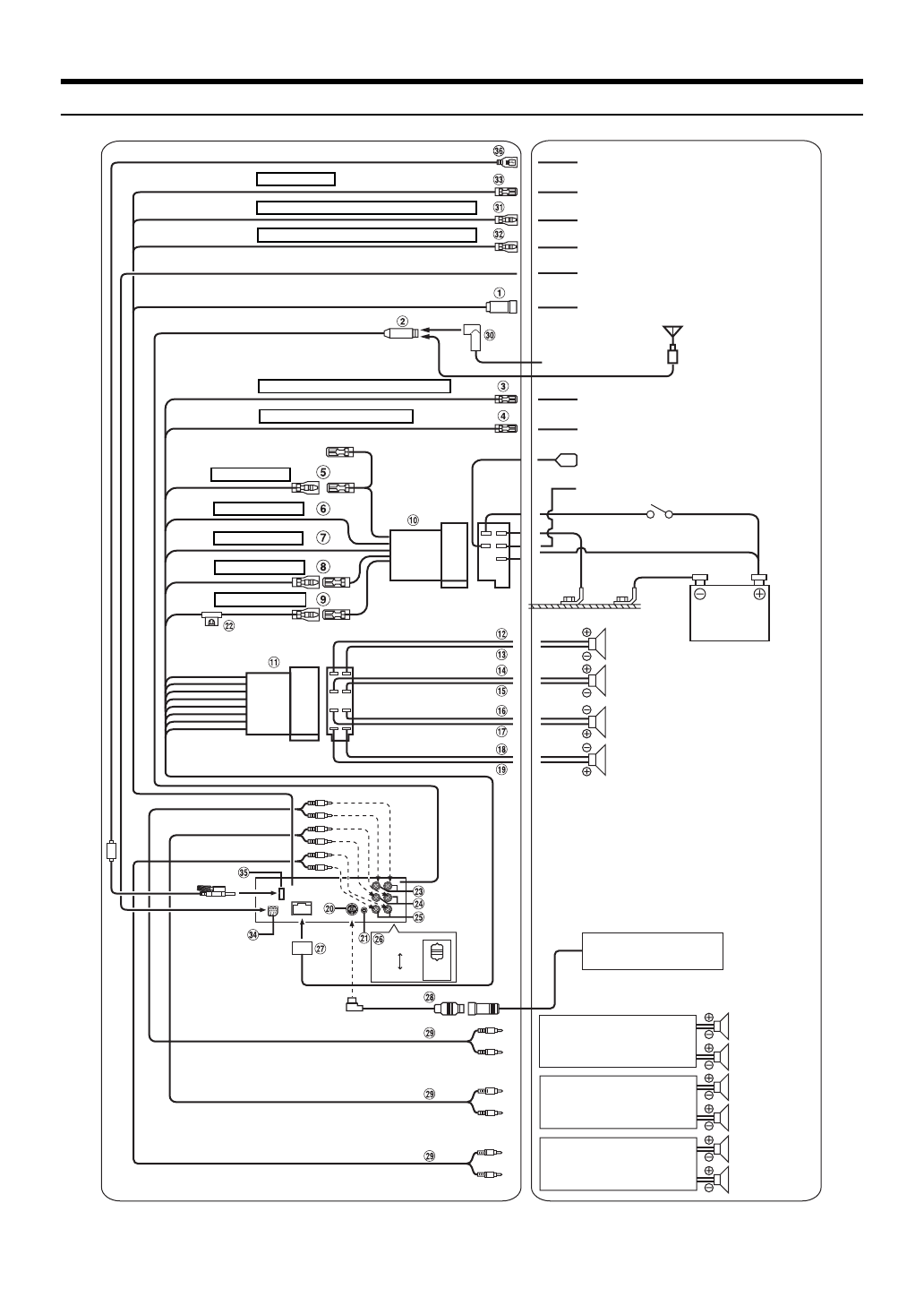

Соединения

NORM

EXT AP

*

(Черный)

SWRC G.OUT

(Розовый/черный)

ВХОДНОЙ ПРЕРЫВАТЕЛЬ ЗВУКА

(Зеленый)

(Зеленый/черный)

(Белый)

(Белый/черный)

К интерфейсному модулю BLUETOOTH

INTERFACE

К интерфейсу штатного дисплея автомобиля

Антенный JASO-

разъем

К телефону автомобиля

Задний левый

Передний левый

CD-чейнджер

(продается отдельно)

Динамики

Усилитель

(продается отдельно)

Задний левый

Передний
левый

К адаптивному интерфейсному модулю

дистанционного рулевого управления

(Коричневый/желтый)

АДАПТИВНОЕ ДИСТ. РУЛЕВОЕ УПРАВЛЕНИЕ, ВХ.1

(Коричневый/оранжевый)

АДАПТИВНОЕ ДИСТ. РУЛЕВОЕ УПРАВЛЕНИЕ ВХ.2

К адаптивному интерфейсному модулю

дистанционного рулевого управления
К адаптивному интерфейсному модулю

дистанционного рулевого управления

Антенный ISO-
разъем

К усилителю или эквалайзеру

Передний правый

Задний правый

Задний правый

Передний
правый

Низкочастотные
динамики

(Синий/белый)

УДАЛЕННОЕ

ВКЛЮЧЕНИЕ

(Серый/черный)

(Серый)

(Фиолетовый/черный)

(Фиолетовый)

Антенна

Усилитель

(продается отдельно)

Усилитель

(продается отдельно)

К iPod/iPhone или USB-накопителю/

переносному аудиоплееру

Динамики

Ключ замка зажигания

Батарея

К выводу подсветки приборной
панели

К питанию антенны

(Красный)

ЗАЖИГАНИЕ

(Черный)

Заземление

(Синий)

ПИТАНИЕ АНТЕННЫ

РЕГУЛЯТОР ЯРКОСТИ

(Оранжевый)

БАТАРЕЯ

(Желтый)

*

Переключатель системы находится на днище устройства.
