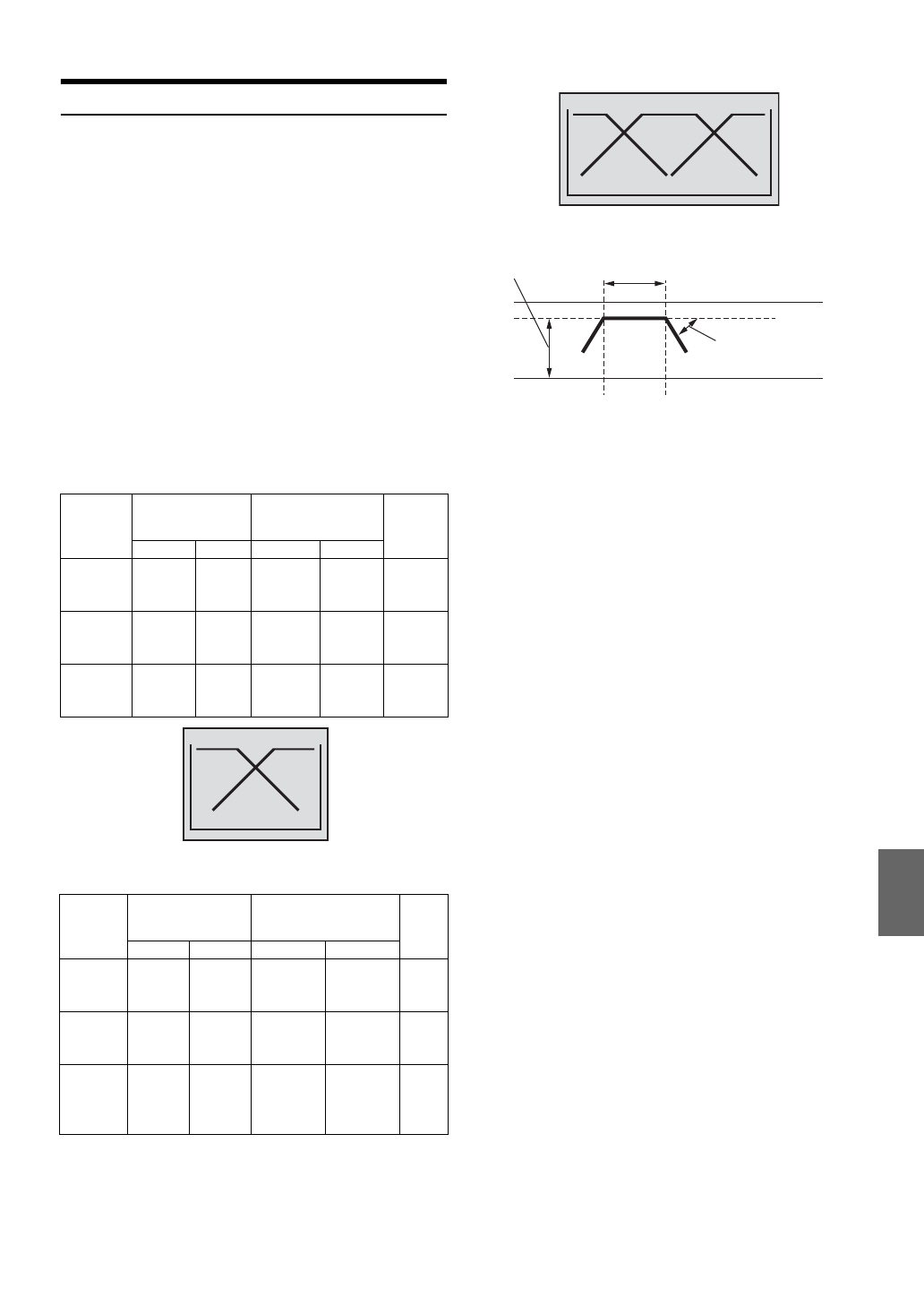

Разделительный фильтр (кроссовер)

Crossover (X-OVER):

Это устройство оснащено активным кроссовером. Кроссовер
ограничивает частоты выходных сигналов. Каждый канал
управляется независимо. Таким образом, на каждую пару
акустических систем могут подаваться частоты, для работы с
которыми они были рассчитаны.
С помощью разделительного фильтра осуществляется
настройка ФВЧ (фильтра высоких частот) или ФНЧ (фильтра
низких частот) в каждом диапазоне, а также крутизны
частотной характеристики затухания фильтра (т.е. как быстро
фильтр обеспечивает спад частотной характеристики высоких
или низких частот).
Регулировку следует выполнять с учетом характеристик
воспроизведения динамиков. В зависимости от того, какие
используются динамики, пассивный кроссовер может не
потребоваться. При возникновении вопросов
проконсультируйтесь у своего авторизованного дилера
компании Alpine.

4,2-канальный (Фронт/Тыл/Сабвуфер.) режим

2,2-канальный (3-полосный) режим

* Только при выборе режима User’s (см. раздел “Настройка

наклона кривой частотной характеристики для
высокочастотного динамика (TW Setup)” (cmp. 28).

•

ФВЧ (фильтр высоких частот): отсекает низкие
частоты и пропускает более высокие частоты.

•

ФНЧ (фильтр низких частот): Отсекает высокие
частоты и пропускает низкие частоты.

•

Крутизна: изменение уровня (в дБ) при изменении
частоты на одну октаву.

•

Чем выше значение крутизны, тем круче спад кривой.

•

Для обхода фильтров ВЧ и НЧ установите значение
крутизны в положение FLAT.

•

Не используйте динамик высоких частот без включения
ФВЧ и не устанавливайте частоту среза ФВЧ слишком
низко, так как это может привести к неисправности
динамика под воздействием низких частот.

•

Вы не сможете настроить частоту разделения выше
установки ФВЧ или ниже установки ФНЧ.

•

Настройка должна выполняться с учетом частоты
разделения, рекомендованной для подключенных
динамиков. Определите рекомендованную частоту
раздела для динамиков. Настройка на диапазон частот,
выходящий за пределы рекомендованного, может
привести к неисправности динамиков.

Рекомендованные значения частот среза для динамиков
Alpine приведены в соответствующем Руководстве
пользователя.

Компания Alpine снимает с себя ответственность за
неисправность динамиков в результате их эксплуатации
на нерекомендованной частоте среза.

Частота среза

(с шагом в 1/3

октавы)

Крутизна наклона

кривой

Уровень

HPF

LPF

HPF

LPF

НЧ-
динамик

----

20 Гц -
200 Гц

----

FLAT, 6,

12, 18,

24 дБ/окт.

от 0 до

-12 дБ

Тыловой
ВЧ-
динамик

20 Гц -

200 Гц

----

FLAT, 6,

12, 18,

24 дБ/окт.

----

от 0 до

-12 дБ

Фронт.
ВЧ-
динамик

20 Гц -

200 Гц

----

FLAT, 6,

12, 18,

24 дБ/окт.

----

от 0 до

-12 дБ

Частота среза

(с шагом в 1/3

октавы)

Крутизна наклона

кривой

Уровень

HPF

LPF

HPF

LPF

Динамик
нижних
частот

----

20 Гц -
200 Гц

----

FLAT, 6,
12, 18,

24 дБ/окт.

от 0 до

-12 дБ

Динамик
средних
частот

20 Гц -
200 Гц

20 Гц -
20 кГц

FLAT, 6,
12, 18,

24 дБ/окт.

FLAT, 6,
12, 18,

24 дБ/окт.

от 0 до

-12 дБ

Динамик
высоких
частот

1 кГц -
20 кГц,
(20 Гц ~
20 кГц)

*

----

FLAT

*

6, 12, 18,

24 дБ/окт.

----

от 0 до

-12 дБ

Низкие частоты

Высокие частоты

(Отличается от реального отображения)

Низкие частоты

Средние частоты Высокие частоты

(Отличается от реального отображения)

Регулировка уровня
(от 0 до -12 дБ)

Диапазон частоты выходного сигнала

Наклон

кривой FLAT

Регулировка наклона
кривой

20 Гц

Предельная частота
фильтра
низкого пропускания

предельная частота
фильтра
низкого пропускания

(Отличаются от фактических показаний)
