44

-RU



МЕРЫ ПРЕДОСТОРОЖНОСТИ

•

Обязательно отсоедините кабель от отрицательного (−) полюса
аккумулятора перед установкой устройства CDE-W235BT/
CDE-W233R. Это сводит к минимуму вероятность повреждения
устройства в случае короткого замыкания.

• Провода с цветовой кодировкой должны подключаться в

соответствии с данной диаграммой. Неправильные соединения
могут стать причиной неисправности устройства или
повреждения электрооборудования автомобиля.

• При подключении к электрооборудованию автомобиля

необходимо иметь представление об установленных на заводе
компонентах (например, бортовом компьютере). Не
подключайтесь к этим проводам для подачи питания данному
устройству. При подключении устройства CDE-W235BT/
CDE-W233R к блоку плавких предохранителей убедитесь в том,
что предохранители, предназначенные для контуров устройства
CDE-W235BT/CDE-W233R, рассчитаны на соответствующую
токовую нагрузку. Несоблюдение этого требования может
привести к повреждению устройства и/или автомобиля. При
появлении сомнений обращайтесь к своему дилеру Alpine.

• Для подключения к другим устройствам (например, к

усилителю) с разъемами RCA в устройстве CDE-W235BT/
CDE-W233R используются штепсельные RCA-разъемы. Для
подключения к другим устройствам может потребоваться
переходник. В этом случае обращайтесь за помощью к своему
авторизованному дилеру Alpine.

• Минусовые (−) выводы динамиков должны подключаться к

минусовой (−) клемме. Никогда не соединяйте между собой
кабели левого и правого каналов динамиков и не подключайте
их к корпусу автомобиля.

ВАЖНО

Установка



ОСТОРОЖНО

Не блокируйте теплоотвод устройства, что может затруднить
циркуляцию воздуха. При блокировке тепло будет
накапливаться внутри устройства, что может привести к
возгоранию.

*

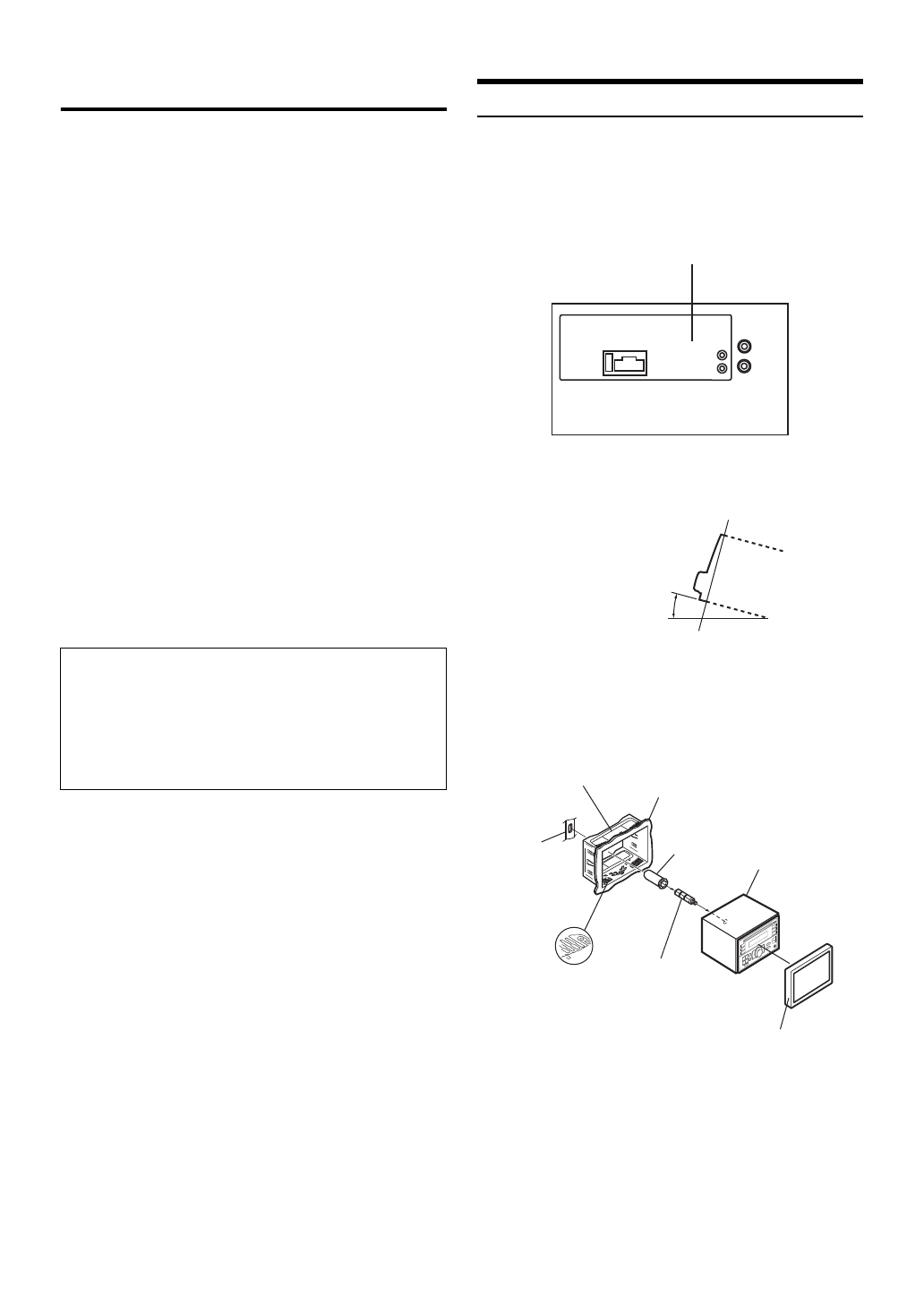

Рисунок относится к модели CDE-W235BT.

Основной блок должен быть установлен с наклоном не более
30 градусов по отношению к горизонтальной плоскости.

1

Снимите монтажную корзину с основного блока (См. в
разделе “Удаление” на стр. 45). Вставьте монтажную
корзину в приборную панель и зафиксируйте её с
помощью металлических хомутов.

*

Если установленный монтажный стакан не закреплен в
приборной панели, то эту проблему можно устранить за
счет небольшого расширения нажимных пластин.

Запишите серийный номер своего устройства в
предоставленном далее месте и сохраните его для
дальнейшего использования. Серийный номер указан
(выгравирован) на нижней части устройства.
СЕРИЙНЫЙ НОМЕР: [

]

ДАТА УСТАНОВКИ: [

]

КТО УСТАНАВЛИВАЛ: [

]

МЕСТО ПРИОБРЕТЕНИЯ: [

]

Теплоотво

д

Не более 30°

Ре

з

иновый колпачок

(в комплекте)

Кл

ю

ч

д

ля

кронштейна

Шестигранный болт
(в комплекте)

Монтажный стакан
(в комплекте)

Приборная панель

Нажимные
пластины

*

Данное устройство

Лицевая панель
(в комплекте)
