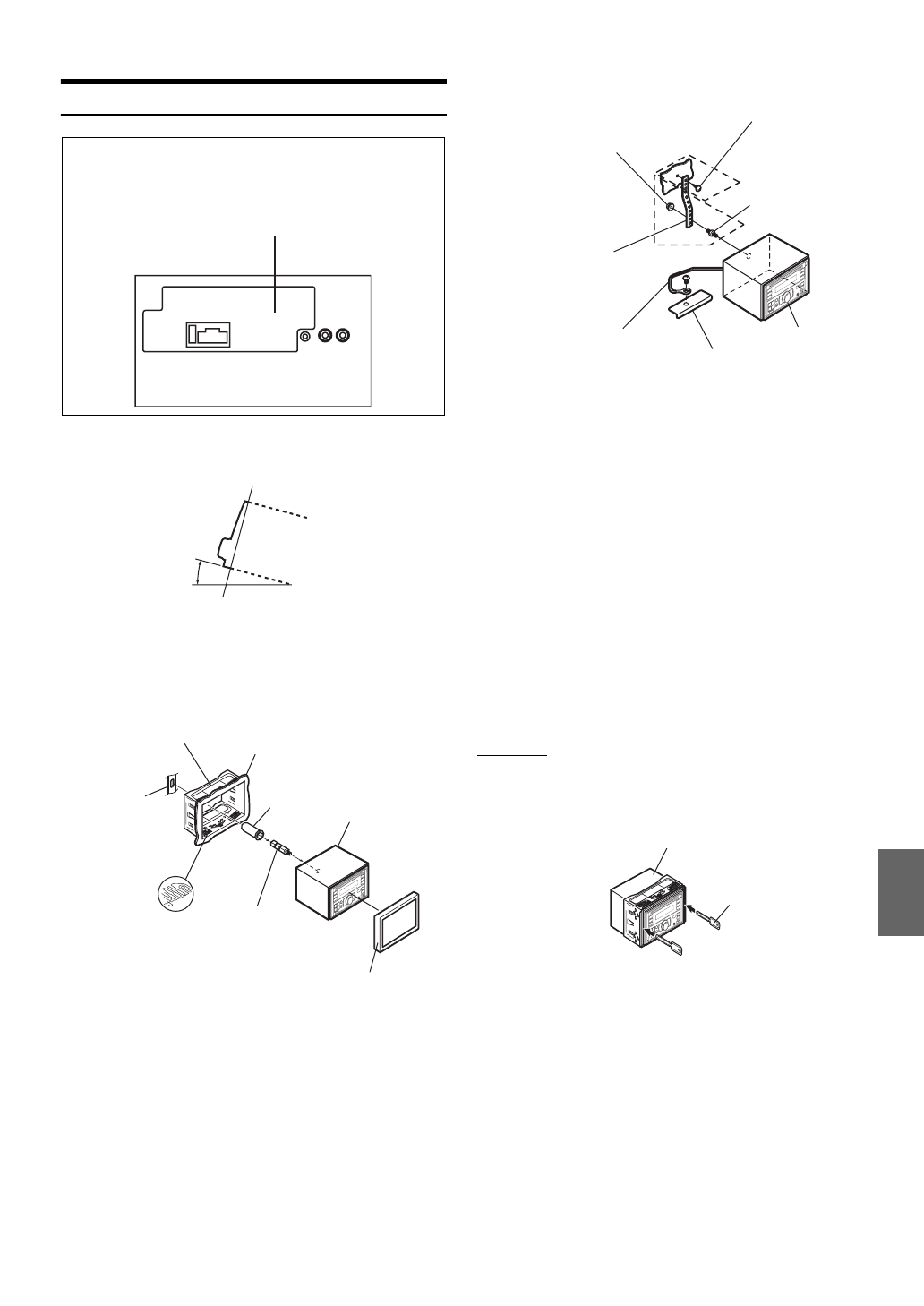

Установка

•

Основной блок должен быть установлен с наклоном не
более 30 градусов по отношению к горизонтальной
плоскости.

* Если установленный монтажный стакан не закреплен в

приборной панели, то эту проблему можно устранить за
счет небольшого расширения нажимных пластин.

Удаление

1. Вставьте в устройство ключи для кронштейна

вдоль направляющих с каждой стороны. Теперь
можно вынуть устройство из монтажного стакана.

2. Выдвиньте устройство, оставляя его

незаблокированным.

Снимите монтажную корзину с основного блока

(см. раздел “Удаление” на стр. 29). Вставьте
монтажную корзину в приборную панель и
зафиксируйте её с помощью металлических
хомутов.

Теплоотвод

Осторожно

Не блокируйте теплоотвод устройства, что может затруднить
циркуляцию воздуха. При блокировке тепло будет накапливаться
внутри устройства, что может привести к возгоранию.

Не более 30°

Монтажная корзина

(в комплекте)

Приборная панель

Резиновый колпачок
(в комплекте)

Лицевая панель (прилагается)

Устройство

Шестигранный
болт

(прилагается)

Ключ для
кронштейна

Нажимные

пластины

Если автомобиль оборудован кронштейном,
вставьте длинный болт с шестигранной головкой
в заднюю панель модели CDE-W203Ri и наденьте
на болт резиновый колпачок. Если автомобиль
не оборудован кронштейном, укрепите на
главном блоке металлическую монтажную
полосу (не предоставляется). Прикрепите
заземляющий провод устройства к оголенной
металлической поверхности с помощью винта
(

), уже закрепленного на корпусе автомобиля.

Подключите все выводы модели CDE-W203Ri в
соответствии с описанием в разделе
ПОДКЛЮЧЕНИЕ.

•

Винты с маркировкой “*

”: используйте

соответствующие винты для выбранного расположения
установки.

Вставьте модель CDE-W203Ri в приборную
панель до щелчка. Это гарантирует правильную
фиксацию устройства и не позволяет ему
случайно выскочить из приборной панели.

Металлическая
монтажная
полоса

Шестигранная гайка
(M5)

Двухсторонний
болт

Шуруп

Устройство

Корпус

Вывод заземления

Устройство

Ключи для
кронштейна
(прилагаются)
