-RU

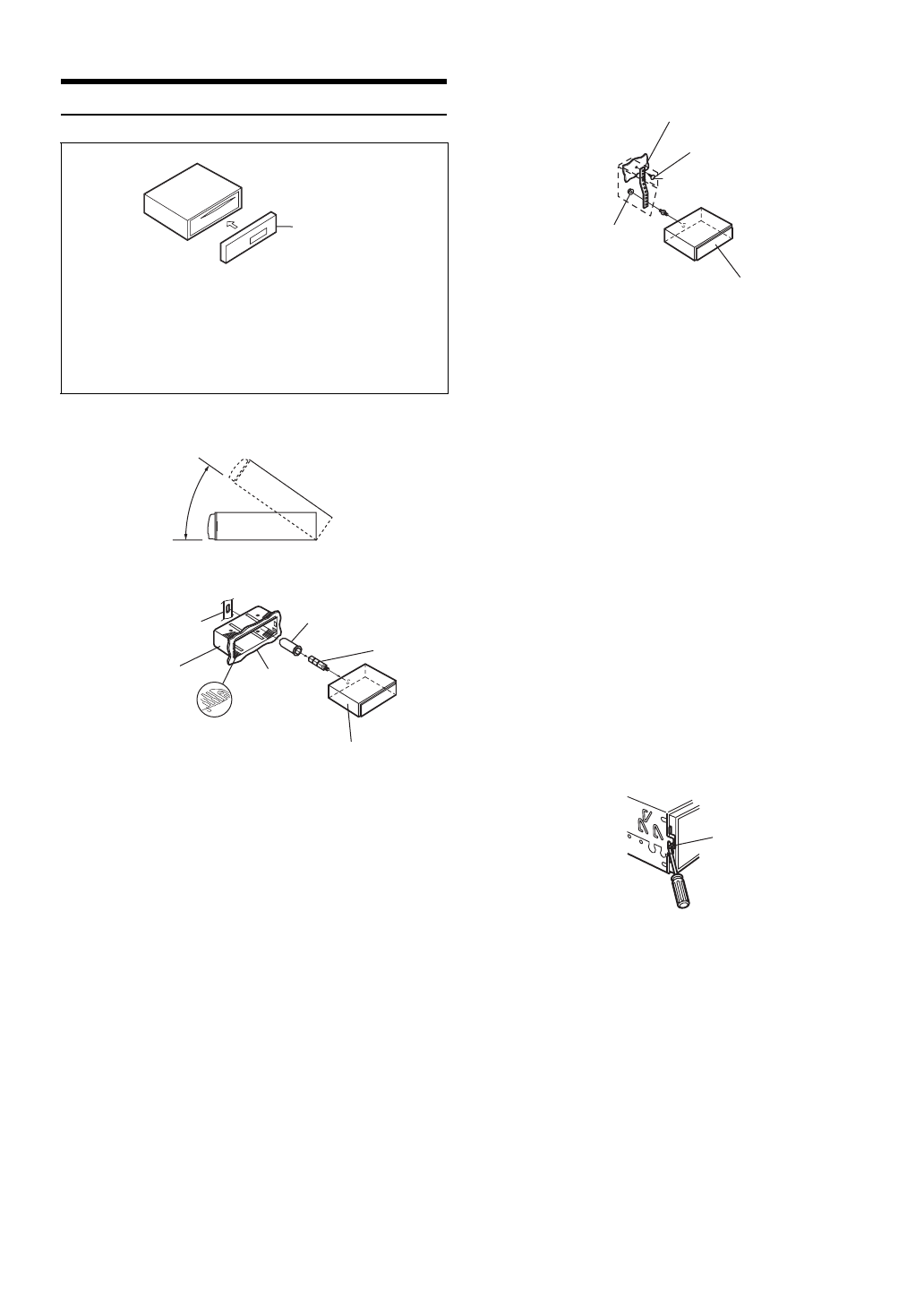

Установка

•

Основной блок должен быть установлен с наклоном не
более 35 градусов по отношению к горизонтальной
плоскости.

Осторожно

При установке данного устройства в автомобиле не
снимайте переднюю панель.

Если съемная передняя панель удалена во время
установки, то, возможно, вы нажали слишком сильно и
деформировали металлическую пластину,
удерживающую панель на месте.

Если установленный монтажный стакан не закреплен в
приборной панели, то эту проблему можно устранить за
счет небольшого расширения нажимных пластин.

Выдвиньте монтажный стакан из основного

блока (см. “Удаление” на страница 27). Вставьте

монтажный стакан в приборную панель и

зафиксируйте его с помощью металлических

хомутов.

Съемная передняя
панель

Не более 35°

Монтажный стакан
(в комплекте)

Резиновый колпачок

(в комплекте)

Устройство

Нажимные пластины

Кронштейн

Шестигранный болт
(в комплекте)

Приборная
панель

Если автомобиль оборудован кронштейном,

вставьте длинный болт с шестигранной

головкой в заднюю панель устройства

CDE-9874R/CDE-9874RR/CDE-9874RB/CDE-9872R/

CDE-9872RM/CDE-9872RE и наденьте на болт

резиновый колпачок. Если автомобиль не

оборудован кронштейном, укрепите на главном

блоке металлическую монтажную полосу (не

предоставляется). Подключите все выводы

устройства CDE-9874R/CDE-9874RR/CDE-9874RB/

CDE-9872R/CDE-9872RM/CDE-9872RE в

соответствии с описанием, представленным в

разделе ПОДКЛЮЧЕНИЕ.

•

В месте крепления к корпусу используйте
соответствующий шуруп*.

Вставьте устройство CDE-9874R/CDE-9874RR/
CDE-9874RB/CDE-9872R/CDE-9872RM/CDE-9872RE
в приборную панель. После установки
устройства убедитесь в том, что стопорные
штифты целиком сидят в нижнем положении.
Для этого сильно нажмите на устройство,
одновременно толкая стопорный штифт вниз с
помощью маленькой отвертки. Это гарантирует
правильную фиксацию устройства и не
позволяет ему случайно выскочить из
приборной панели. Установите съемную
переднюю панель.

∗

Металлическая монтажная полоса

Шестигранная
гайка (M5)

Двухсторонний болт

Шуруп

Устройство

Стопорный штифт
