МЕРЫ ПРЕДОСТОРОЖНОСТИ

•

Обязательно отсоедините кабель от отрицательного (−) полюса
аккумулятора перед установкой устройства CDE-178BT/
iDE-178BT/CDE-175R. Это сведет к минимуму вероятность
повреждения устройства в случае короткого замыкания.

• Провода с цветовой кодировкой должны подключаться в

соответствии с данной диаграммой. Неправильные соединения
могут стать причиной неисправности устройства или
повреждения электрооборудования автомобиля.

• При подключении к электрооборудованию автомобиля

необходимо иметь представление об установленных на заводе
компонентах (например, бортовом компьютере). Не
подключайтесь к этим проводам для подачи питания данному
устройству. При подключении устройства CDE-178BT/
iDE-178BT/CDE-175R к блоку плавких предохранителей
убедитесь в том, что предохранители, предназначенные для
контуров устройства CDE-178BT/iDE-178BT/CDE-175R,
рассчитаны на соответствующую токовую нагрузку.
Несоблюдение этого требования может привести к
повреждению устройства и/или автомобиля. При появлении
сомнений обращайтесь к своему дилеру Alpine.

• В устройстве CDE-178BT/iDE-178BT/CDE-175R используются

штепсельные RCA-разъемы для подключения к другим
устройствам (например, к усилителю), оснащенным
RCA-разъемами. Для подключения к другим устройствам может
потребоваться переходник. В этом случае обращайтесь за
помощью к своему авторизованному дилеру Alpine.

• Минусовые выводы динамиков должны подключаться к

минусовой клемме. Никогда не соединяйте между собой кабели
левого и правого каналов динамиков и не подключайте их к
корпусу автомобиля.

ВАЖНО

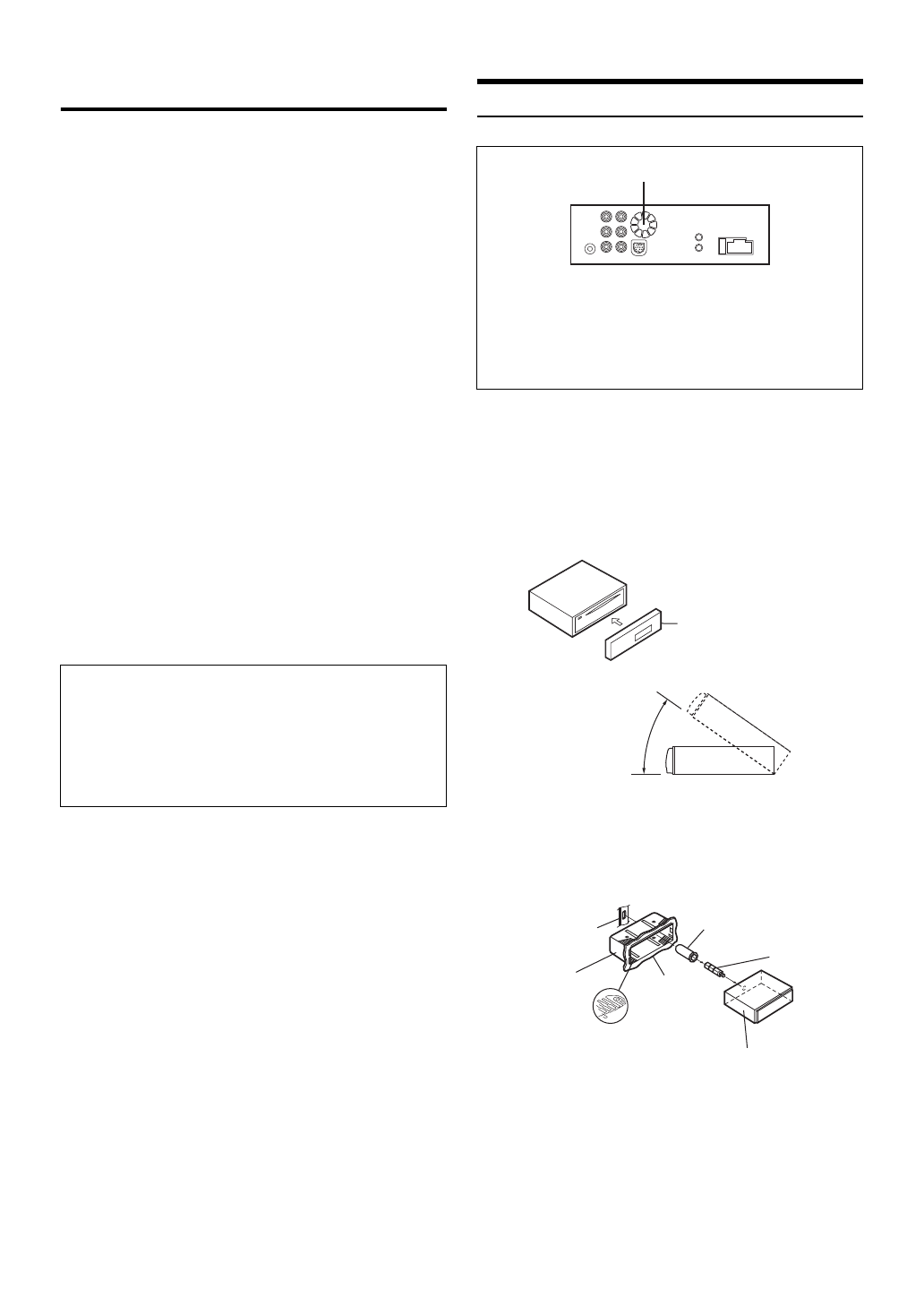

Установка



ОСТОРОЖНО

При установке данного устройства в автомобиле не снимайте
переднюю панель.
Если съемная передняя панель удалена во время установки,
то, возможно, вы нажали слишком сильно и деформировали
металлическую пластину, удерживающую панель на месте.
Основной блок должен быть установлен с наклоном не более
35 градусов по отношению к горизонтальной плоскости.

1

Выдвиньте монтажную корзину из основного блока
(см. в разделе “Демонтаж” на стр. 57). Вставьте
монтажную корзину в приборную панель и
зафиксируйте его с помощью нажимных пластин.

*

Если установленная монтажная корзина не закреплен в
приборной панели, то эту проблему можно устранить за
счет небольшого расширения нажимных пластин.

Запишите серийный номер своего устройства в
предоставленном далее месте и сохраните его для
дальнейшего использования. Серийный номер указан
(выгравирован) на нижней части устройства.
СЕРИЙНЫЙ НОМЕР: [

]

ДАТА УСТАНОВКИ: [

]

КТО УСТАНАВЛИВАЛ: [

]

МЕСТО ПРИОБРЕТЕНИЯ: [

]

Осторожно

Избегайте блокирования вентилятора или теплоотвода
устройства, что препятствует циркуляции воздуха. В
случае блокирования тепло будет накапливаться в
устройстве, что может привести к возгоранию.

За

д

няя панель устройства

Вентиляционное отверстие

Съемная пере

д

няя

панель

Не более 35°

Ре

з

иновый колпачок

(в комплекте)

Кронштейн

Шестигранный болт
(в комплекте)

Монтажная кор

з

ина

(в комплекте)

Приборная

панель

Нажимные пластины

*

Устройство
