МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Обязательно отсоедините кабель от отрицательного (–) полюса

аккумулятора перед установкой устройства CDE-177BT. Это
сводит к минимуму вероятность повреждения устройства в
случае короткого замыкания.

• Провода с цветовой кодировкой должны подключаться в

соответствии с данной диаграммой. Неправильные соединения
могут стать причиной неисправности устройства или
повреждения электрооборудования автомобиля.

• При подключении к электрооборудованию автомобиля

необходимо иметь представление об установленных на заводе
компонентах (например, бортовом компьютере). Не
подключайтесь к этим проводам для подачи питания данному
устройству. При подключении устройства CDE-177BT к блоку
плавких предохранителей убедитесь в том, что предохранители,
предназначенные для контуров устройства CDE-177BT,
рассчитаны на соответствующую токовую нагрузку.
Несоблюдение этого требования может привести к
повреждению устройства и/или автомобиля. При появлении
сомнений обращайтесь к своему дилеру Alpine.

• Для подключения к другим устройствам (например, к

усилителю) с RCA-разъемами в устройстве CDE-177BT
используются разъемы типа RCA. Для подключения к другим
устройствам может потребоваться переходник. В этом случае
обращайтесь за помощью к своему авторизованному дилеру
Alpine.

• Отрицательные выводы (−) динамиков должны подключаться к

ее отрицательной клемме (−). Никогда не соединяйте между
собой кабели левого и правого каналов динамиков и не
подключайте их к корпусу автомобиля.

ВАЖНО

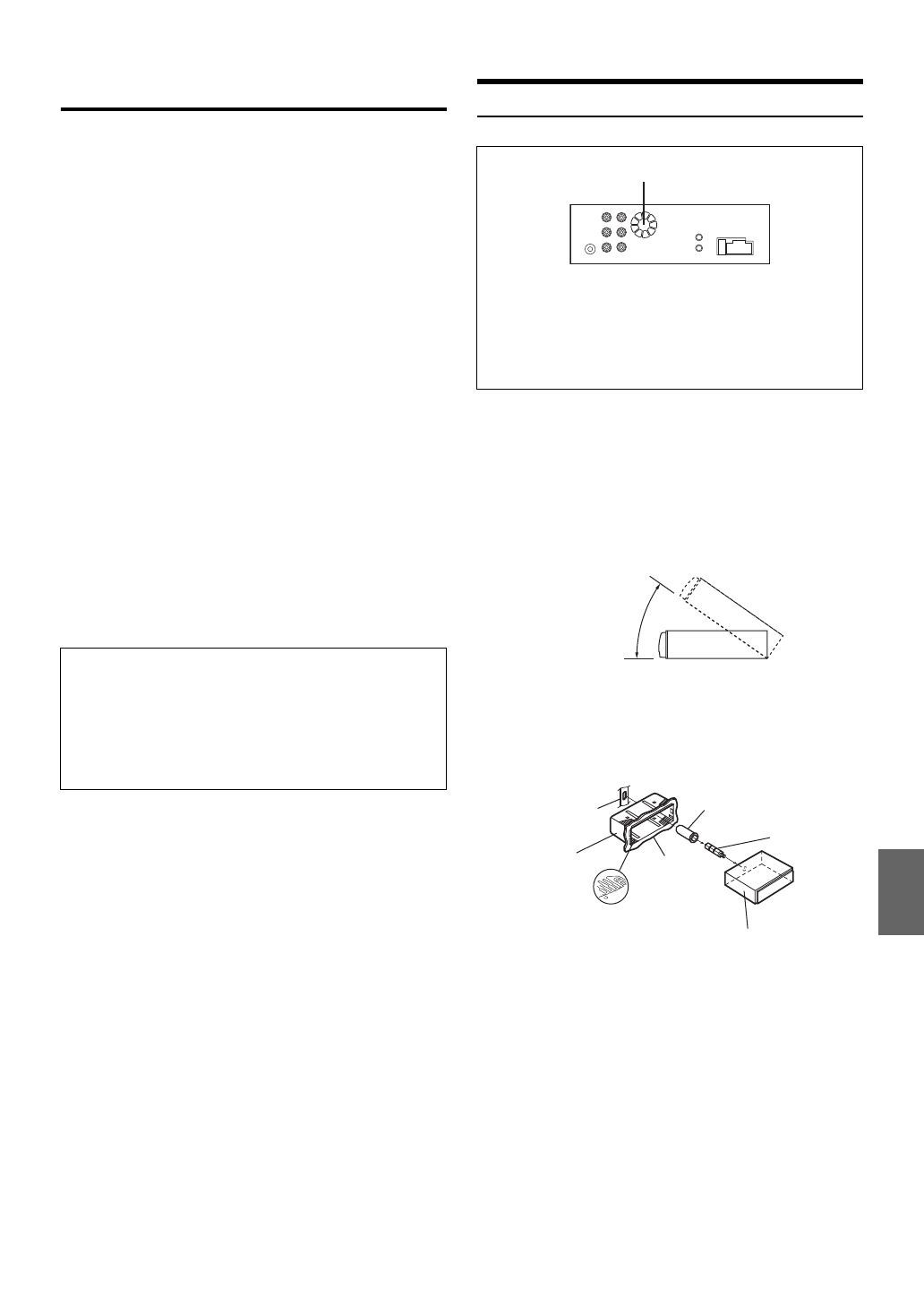

Установка



ОСТОРОЖНО

При установке данного устройства в автомобиле не снимайте
переднюю панель.
Если во время установки съемная передняя панель
отсоединена, то можно слишком сильно нажать и
деформировать металлическую пластину, удерживающую
панель.
Основной блок должен быть установлен с наклоном не более
35 градусов по отношению к горизонтальной плоскости.

1

Снимите монтажную корзину с основного блока (см. в
разделе “Удаление” на стр. 54). Вставьте монтажную
корзину в приборную панель и зафиксируйте ее с
помощью металлических хомутов.

*

Если установленный монтажный рамка не закреплен в
приборной панели, то эту проблему можно устранить за
счет небольшого расширения нажимных пластин.

Запишите серийный номер своего устройства в
предоставленном далее месте и сохраните его для
дальнейшего использования. Серийный номер указан
(выгравирован) на нижней части устройства.
СЕРИЙНЫЙ НОМЕР: [

]

ДАТА УСТАНОВКИ: [

]

КТО УСТАНАВЛИВАЛ: [

]

МЕСТО ПРИОБРЕТЕНИЯ: [

]

Осторожно

Избегайте блокирования вентилятора или теплоотвода
устройства, что препятствует циркуляции воздуха. В
случае блокирования тепло будет накапливаться в
устройстве, что может привести к возгоранию.

За

д

няя панель устройства

Вентиляционное отверстие

Не более 35°

Ре

з

иновый колпачок

(в комплекте)

Кронштейн

Шестигран- ный болт
(в комплекте)

Монтажная рамка
(в комплекте)

Приборная
панель

Нажимные пластины

*

Устройство
