МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Обязательно отсоедините кабель от отрицательного (–) полюса

аккумулятора перед установкой устройства CDE-126BT/
CDE-125BT. Это сводит к минимуму вероятность повреждения
устройства в случае короткого замыкания.

• Провода с цветовой кодировкой должны подключаться в

соответствии с данной диаграммой. Неправильные соединения
могут стать причиной неисправности устройства или
повреждения электрооборудования автомобиля.

• При подключении к электрооборудованию автомобиля

необходимо иметь представление об установленных на заводе
компонентах (например, бортовом компьютере). Не
подключайтесь к этим проводам для подачи питания данному
устройству. При подключении устройства CDE-126BT/
CDE-125BT к блоку плавких предохранителей убедитесь в том,
что предохранители, предназначенные для контуров устройства
CDE-126BT/CDE-125BT, рассчитаны на соответствующую
токовую нагрузку. Несоблюдение этого требования может
привести к повреждению устройства и/или автомобиля. При
появлении сомнений обращайтесь к своему дилеру Alpine.

• Для подключения к другим устройствам (например, к

усилителю) с разъемами RCA в устройстве CDE-126BT/
CDE-125BT используются штепсельные RCA-разъемы. Для
подключения к другим устройствам может потребоваться
переходник. В этом случае обращайтесь за помощью к своему
авторизованному дилеру Alpine.

• Отрицательные выводы динамиков должны подключаться к

отрицательной клемме. Никогда не соединяйте между собой
кабели левого и правого каналов динамиков и не подключайте
их к корпусу автомобиля.

ВАЖНО

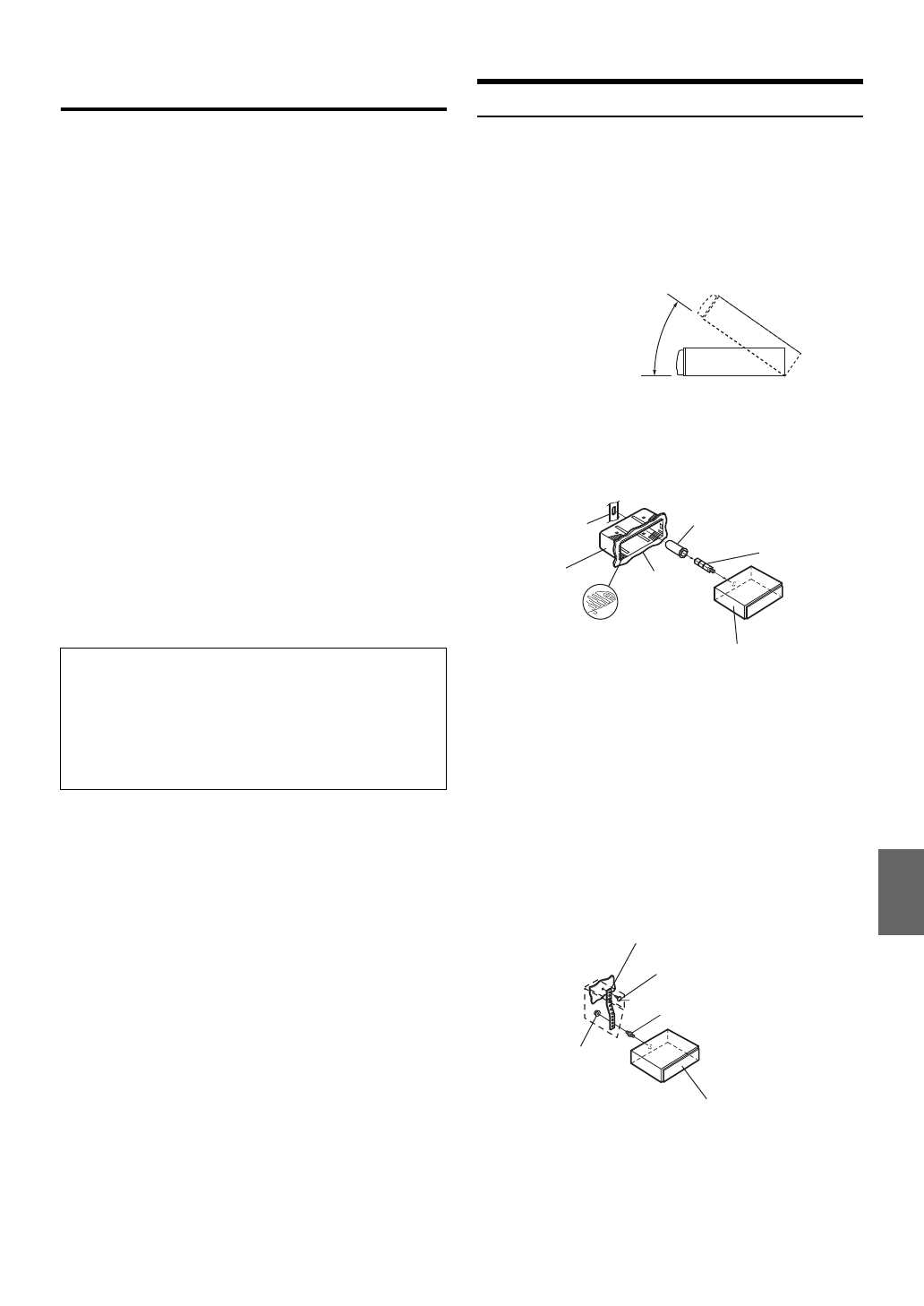

Установка



ОСТОРОЖНО

При установке данного устройства в автомобиле не снимайте
переднюю панель.
Если съемная передняя панель удалена во время установки,
то, возможно, вы нажали слишком сильно и деформировали
металлическую пластину, удерживающую панель на месте.
Основной блок должен быть установлен с наклоном не более
35 градусов по отношению к горизонтальной плоскости.

1

Снимите монтажную корзину с основного блока (См. в
разделе “Удаление” на стр. 38). Вставьте монтажную
корзину в приборную панель и зафиксируйте её с
помощью металлических хомутов.

*

Если установленный монтажный стакан не закреплен в
приборной панели, то эту проблему можно устранить за
счет небольшого расширения нажимных пластин.

2

Если автомобиль оборудован кронштейном, вставьте
длинный болт с шестигранной головкой в заднюю
панель устройства CDE-126BT/CDE-125BT и наденьте на
болт резиновый колпачок. Если автомобиль не
оборудован кронштейном, укрепите на главном блоке
металлическую монтажную полосу (не
предоставляется). Подключите все выводы модели
CDE-126BT/CDE-125BT в соответствии с описанием в
разделе ПОДКЛЮЧЕНИЕ.

*

В месте крепления к корпусу используйте
соответствующий шуруп

*

.

Запишите серийный номер своего устройства в
предоставленном далее месте и сохраните его для
дальнейшего использования. Серийный номер указан
(выгравирован) на нижней части устройства.
СЕРИЙНЫЙ НОМЕР: [

]

ДАТА УСТАНОВКИ: [

]

КТО УСТАНАВЛИВАЛ: [

]

МЕСТО ПРИОБРЕТЕНИЯ: [

]

Не более 35°

Ре

з

иновый колпачок

(в комплекте)

Кронштейн

Шестигран-
ный болт
(в комплекте)

Монтажная
кор

з

ина

(в комплекте)

Приборная
панель

Нажимные пластины

*

Устройство

*

Металлическая монтажная полоса

Шуруп

Двухсторонний болт

Шестигранная
гайка (M5)

Устройство
