Установка

•

Основной блок должен быть установлен с наклоном не
более 35 градусов по отношению к горизонтальной
плоскости.

сторожно

При установке данного устройства в автомобиле не
снимайте переднюю панель.

Если съемная передняя панель удалена во время
установки, то, возможно, вы нажали слишком сильно и
деформировали металлическую пластину,
удерживающую панель на месте.

* Если установленный монтажный стакан не закреплен в

приборной панели, то эту проблему можно устранить за
счет небольшого расширения нажимных пластин.

Снимите монтажную корзину с основного блока
(см. раздел “Удаление” на стр. 35). Вставьте
монтажную корзину в приборную панель и
зафиксируйте её с помощью металлических
хомутов.

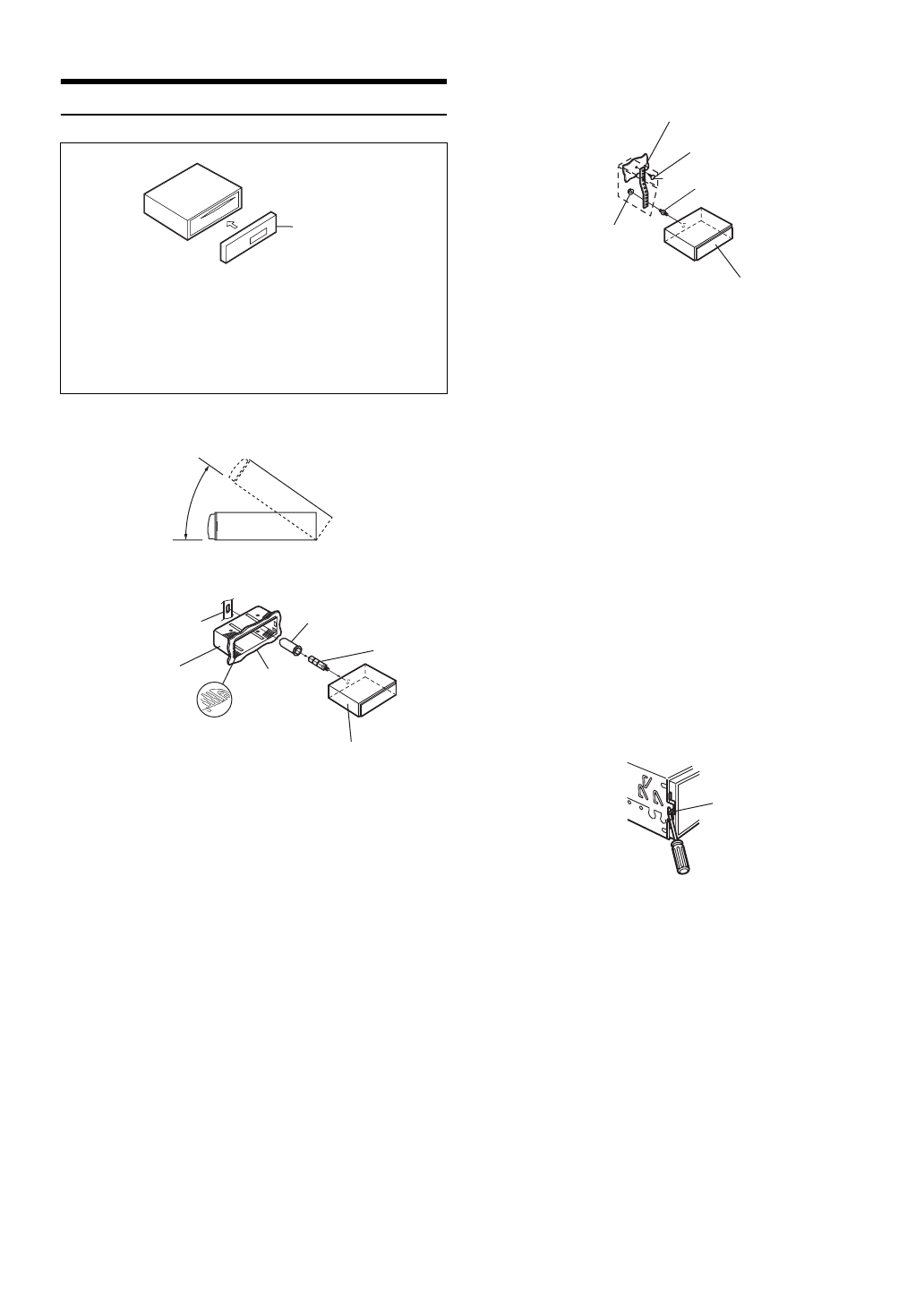

Съемная
передняя панель

Не более 35°

Монтажная корзина
(в комплекте)

Резиновый колпачок
(в комплекте)

Устройство

Нажимные пластины

Крон-
штейн

Шестигран-
ный болт (в
комплекте)

Приборная
панель

Если автомобиль оборудован кронштейном,
вставьте длинный болт с шестигранной головкой
в заднюю панель модели CDE-101R/

CDE-101RM/CDE-102Ri/CDE-103BT/CDE-104BTi и
наденьте на болт резиновый колпачок. Если
автомобиль не оборудован кронштейном,
укрепите на главном блоке металлическую
монтажную полосу (не предоставляется).
Подключите все выводы модели

CDE-101R/CDE-101RM/CDE-102Ri/CDE-103BT/

CDE-104BTi в соответствии с описанием в
разделе ПОДКЛЮЧЕНИЕ.

•

В месте крепления к корпусу используйте
соответствующий шуруп*.

Вставьте модель CDE-101R/CDE-101RM/CDE-102Ri/
CDE-103BT/CDE-104BTi в приборную панель.
После установки устройства убедитесь в том, что
стопорные штифты целиком сидят в нижнем
положении. Для этого сильно нажмите на
устройство, одновременно толкая стопорный
штифт вниз с помощью маленькой отвертки. Это
гарантирует правильную фиксацию устройства и
не позволяет ему случайно выскочить из
приборной панели. Установите съемную
переднюю панель.

∗

Металлическая монтажная полоса

Шестигранная
гайка (M5)

Двухсторонний болт

Шуруп

Устройство

Стопорный штифт
